Замена пружины фиксатора бластера NERF Doomlands 2169 Lawbringer
В 1969 году Рейн Гайер создал шар из полиуретановой пены, который он представил производителю игрушек «Parker Brothers». К концу 1970 года Parker Brothers продала более 4 миллионов этих пенопластовых шаров и вскоре создала собственную торговую марку, став компанией, которую мы сегодня знаем как «Nerf». Бренд «Nerf», в настоящее время принадлежащий Hasbro, оценивает ежегодный доход более 400 миллионов долларов. Nerf производит изделия исключительно из пены, пластика и резины и выпускает всё — от водяных бластеров до видеоигр. В этом руководстве вы узнаете, как заменить пружину фиксатора у «Nerf Lawbringer 2169», чтобы оружие снова корректно работало.
Шаг 1

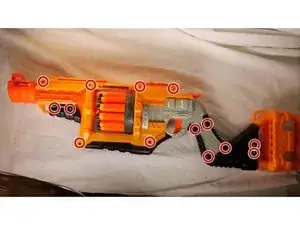

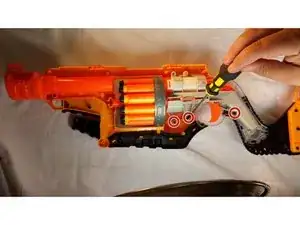

Найдите и выкрутите все 14 винтов наружного корпуса и аккуратно снимите его, избегая повреждений.
Шаг 2
Снимите три винта, крепящие механизм спускового крючка.
Будьте осторожны при извлечении вращающегося барабана из корпуса: ось, соединяющая его с механизмом спуска, может выпасть.
Шаг 3
Снимите внешнюю пружину со скользящего механизма и переверните оружие на противоположную сторону.
Шаг 4

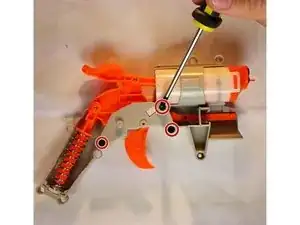

Отвободите три винта, удерживающие пластину спуска, затем аккуратно снимите пластину.
Шаг 5

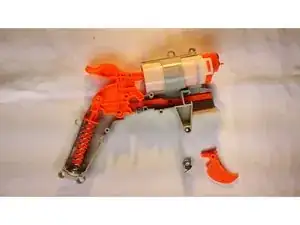

Извлеките пружину и механизм спуска из оружия и отложите их в сторону.
Шаг 6

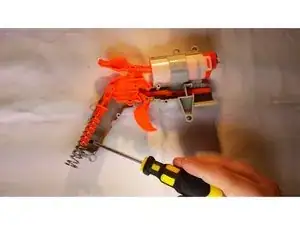

Здесь расположен механизм загрузки пружины — будьте осторожны, чтобы не повредить его. Если пружина отсоединится от оружия, при помощи конца отвертки снова закрепите её.
Осторожно выдвиньте большую пружину и установите на её место вашу замену (тонкая витая часть должна обвивать оранжевый пластик).
Шаг 7
Для этого шага полезно иметь помощника. Убедитесь, что оранжевый направляющий элемент расположен над пружиной.

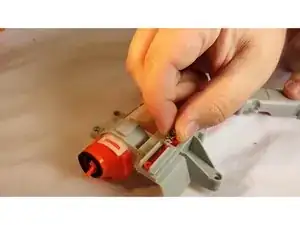

Держите пружину в натяжении и начинайте вставлять новую витую пружину в механизм спуска.
Шаг 8

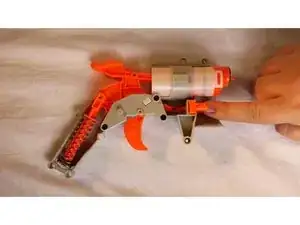

Подсоедините пружину к оранжевому скользящему элементу и соедините оранжевый элемент с серым крючком.
Шаг 9
Вставьте оранжевую опорную деталь в паз под воздушной камерой.

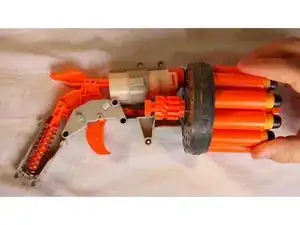

Верните вращающийся барабан на место.
Шаг 10
Для сборки обратитесь к началу этого руководства.
Аккуратно собирайте Nerf Lawbringer в обратном порядке разборки. Аккуратно закрепите 3 винта, запечатывающие воздушную камеру.
Присоедините другую пластиковую половину корпуса. Затяните винты — готово.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
