Замена пружины спускового крючка Nerf N-Strike Elite Alpha Trooper CS-12
Повреждённая или отсутствующая пружина спускового крючка может помешать выстрелу из ружья. Это руководство показывает, как получить доступ к маленькой пружине спускового крючка и заменить её в Nerf N-Strike Elite Alpha Trooper CS-12.
Шаг 1
При разборке этого устройства используются винты разной длины. Важно отслеживать, какие винты к каким отверстиям относятся. Это поможет обеспечить правильную сборку.

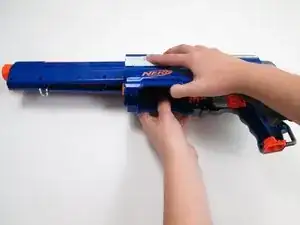

Убедитесь, что ружьё разряжено и в нём нет стрел перед началом разборки.
Шаг 2

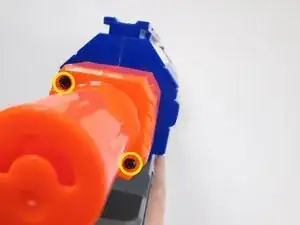

Смотря на заднюю часть ружья, снимите два крестовых винта 10 мм, удерживающие оранжевую заглушку на прикладе.

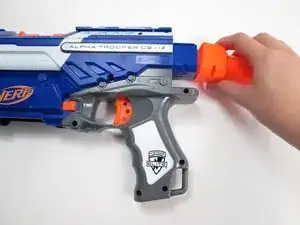

Снимите оранжевую заглушку.
Шаг 3

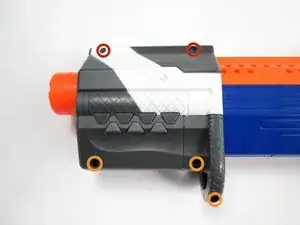

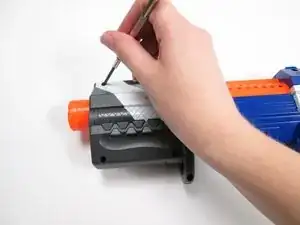

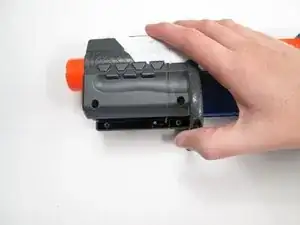

Держав ствол ружья направленным влево, снимите два крестовых винта 8 мм, удерживающие механизм скольжения вместе.
Снимите три крестовых винта 10 мм с нижней части механизма скольжения.
Снимите две половины механизма скольжения.
Убедитесь, что вы отслеживаете, какие винты соответствуют каким отверстиям.
Шаг 4

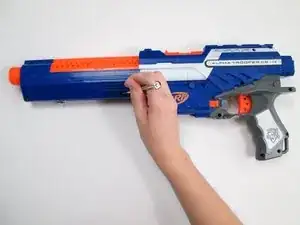

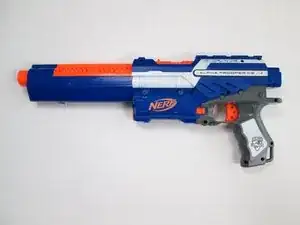

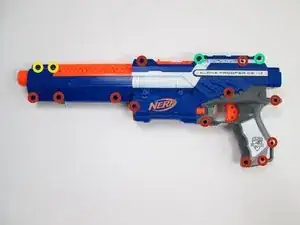

Опять же, держа ствол ружья направленным влево, снимите четырнадцать крестовых винтов 10 мм с основного корпуса ружья.
Снимите два крестовых винта 5 мм с основного корпуса.
Снимите два крестовых винта 8 мм с основного корпуса.
Винты разной длины — убедитесь, что вы отслеживаете, какие винты соответствуют каким отверстиям.
Шаг 5
Разведите две половины ружья.
Будьте осторожны с пружиной в задней части ружья. Она может выскочить.

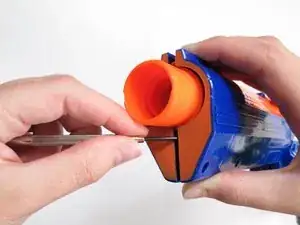

Если вам трудно разъединить половины, используйте лопатку и аккуратно подденьте кромки корпуса, чтобы раздвинуть их.
Также будьте внимательны к мелким деталям при открытии оружия — их легко потерять.

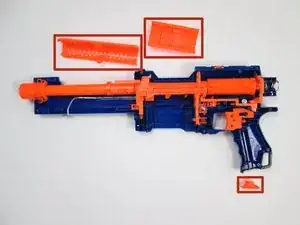

Снимите крышку доступа и накладку ствола.
Шаг 6

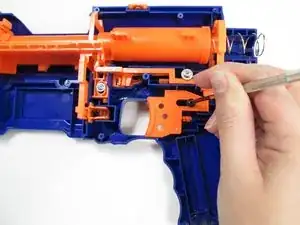

Снимите один крестовый винт 8 мм, удерживающий спусковой механизм на месте.
Снимите спусковой механизм.

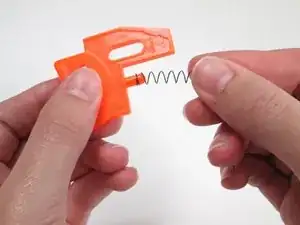

Снимите маленькую пружину с задней части механизма и замените её новой пружиной.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
