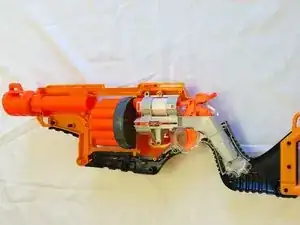

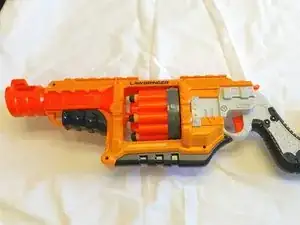

Замена пружины в бластере NERF Doomlands 2169 Lawbringer

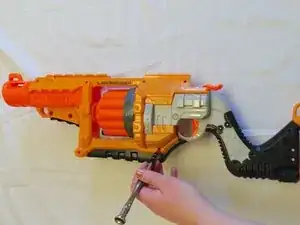

Выверните шестнадцать винтов с корпуса.

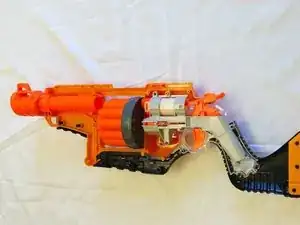

Снимите внешний корпус с остальной части устройства.

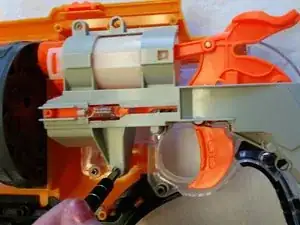

Выверните три винта, крепящие спусковой механизм пушки.

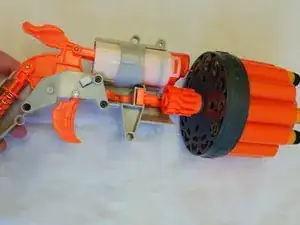

Возможность повреждения устройства: Будьте осторожны при извлечении вращающегося барабана из корпуса — точка опоры, соединяющая его со спусковым механизмом, может выскочить!

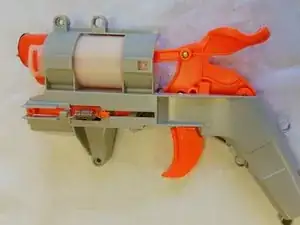

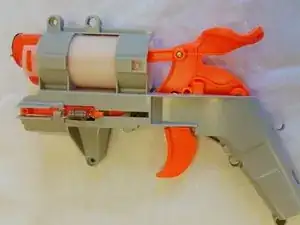

Снимите внешний механизм пружины со скользящего механизма и поверните пушку на противоположную сторону.

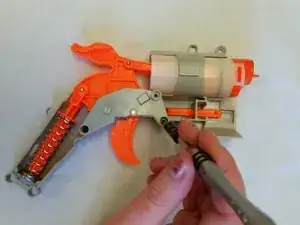

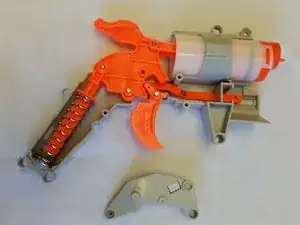

Выверните три винта, удерживающие спусковую пластину, затем аккуратно снимите пластину.

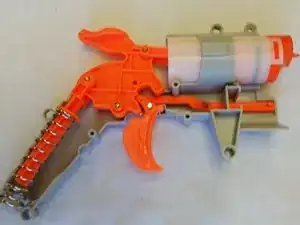

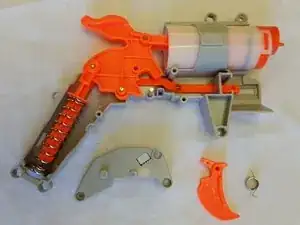

Извлеките пружину и спусковой механизм из пушки и отложите в сторону.

Осторожно выдвиньте большую пружину и установите замену (тонкая витая часть обёрнута вокруг оранжевой пластмассы).

Возможность повреждения устройства: Здесь находится механизм нагружения пружины. Будьте внимательны, чтобы не повредить его. Если пружина отделится от пушки, зафиксируйте её обратно концом отвёртки.

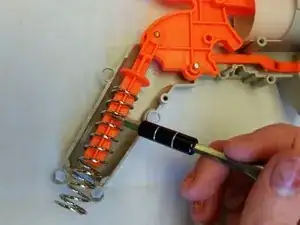

Держите пружину под натяжением и начинайте вставлять новую витую пружину в спусковой механизм.

Убедитесь, что оранжевый слайдер расположен над пружиной. На этом шаге полезна дополнительная пара рук.

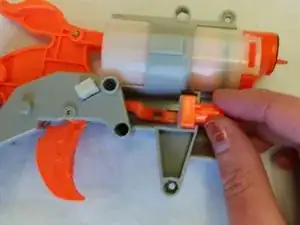

Подсоедините пружину к оранжевому слайдеру и соедините оранжевый слайдер с серым крючком.

Вставьте оранжевую опорную деталь в щель под воздушной камерой.

Вставьте вращающийся барабан обратно на место.

Аккуратно соберите NERF Lawbringer в обратном порядке. Тщательно закрепите три винта, герметизирующие воздушную камеру.

Прикрепите другую пластиковую половину пушки. Затяните винты — ремонт завершён.
