Замена зубца дротика Nerf N-Strike Deploy CS-6
Одной из малоизвестных деталей устройства Nerf N-Strike Deploy CS-6 является зубец дротика. Помимо внутренней пружины, зубец дротика помогает в выбросе дротиков. При неправильной регулировке или повреждении зубца устройство не будет корректно работать, пока деталь не будет правильно заменена. Это руководство поможет убедиться, что зубец дротика функционирует корректно.
Шаг 1
Перед переводом устройства в режим Stealth извлеките скрытые винты, как показано
Раздвиньте устройство в режим Stealth, нажав кнопку на рукояти.
Шаг 2

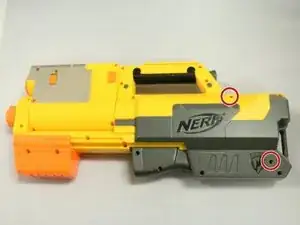

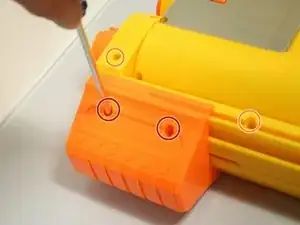

Выверните винты из насоса.

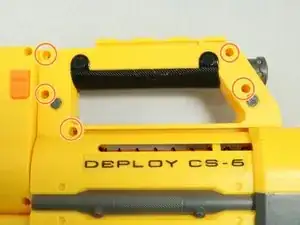

Далее извлеките остальные винты из устройства, чтобы снять крышку.
Для насоса длина винтов составляет 1,9 см. Большинство винтов имеют длину 1,3 см.
Шаг 3
После извлечения винтов вы можете снять крышку.
Продолжите удаление винтов
Снятие этих винтов важно для замены зубца дротика.
Шаг 4

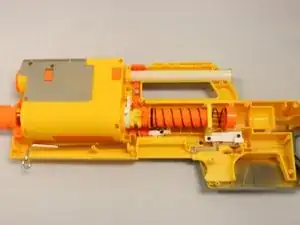

Осторожно разместите крышку над устройством.
Шаг 5

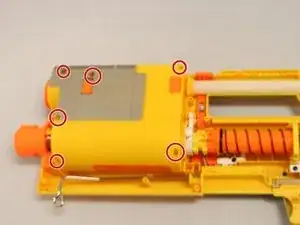

Открутите, как показано, чтобы подготовиться к замене.
Шаг 6

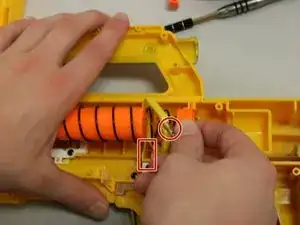

Чтобы извлечь зубец дротика, сдвиньте пружину влево.
Зубец дротика должен легко выйти.
Шаг 7

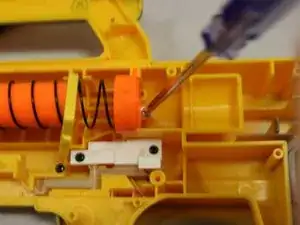

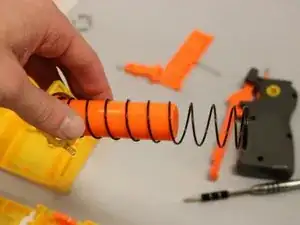

После отделения от устройства снимите оранжевую деталь, соединённую с зубцом дротика
Деталь можно опознать по пружине.
Шаг 8

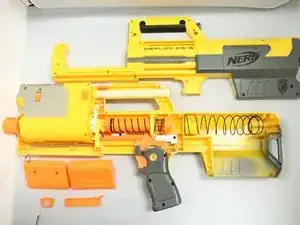

Теперь вы должны иметь возможность полностью отделить зубец дротика от устройства.
У извлечённой детали будет присутствовать смазка. Если деталь требует замены, новая часть легко наденется.
Шаг 9

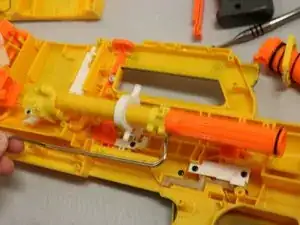

Внесите необходимые регулировки зубца дротика, как показано. Его можно перемещать вверх или вниз.
Установите заменяемую деталь, чтобы исправить зубец дротика
Шаг 10
Верните на место оранжевую деталь с пружиной в её исходное положение на зубце дротика.
При установке зубца дротика обратно маленькая пружина на жёлтой детали должна быть размещена в своей выемке, как показано.
Установите обратно крышки, чтобы закрепить винты на своих местах.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
