Замена ударного штифта Nerf N-Strike Elite Alpha Trooper CS-12

При разборке этого устройства используются винты разной длины. Важно отслеживать, какие винты к каким отверстиям относятся. Это поможет обеспечить правильную сборку.

Перед началом разборки убедитесь, что винтовка разряжена и не содержит снарядов.

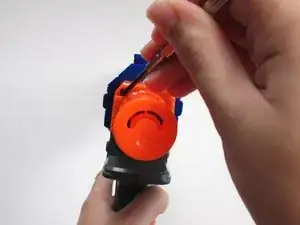

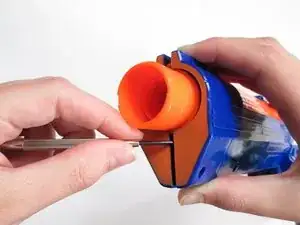

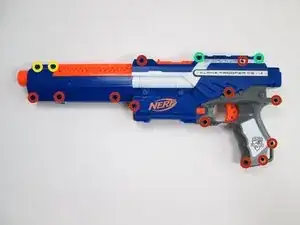

Держа ствол винтовки направленным влево, снимите два перекрещенных винта Phillips длиной 8 мм, которые скрепляют механизм затвора.

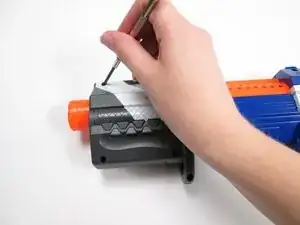

Снимите три винта Phillips длиной 10 мм с нижней части механизма затвора.

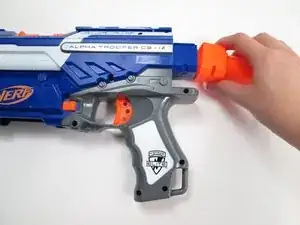

Разъедините и снимите две половины механизма затвора.

Убедитесь, что вы отслеживаете, какие винты соответствуют каким отверстиям.

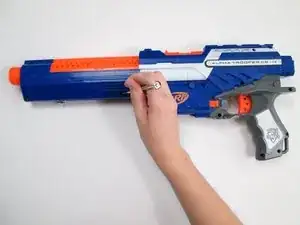

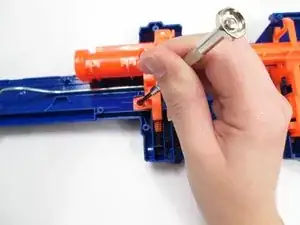

Опять же, держа ствол винтовки направленным влево, снимите четырнадцать винтов Phillips длиной 10 мм с основного корпуса винтовки.

Снимите два винта Phillips длиной 5 мм с основного корпуса.

Снимите два винта Phillips длиной 8 мм с основного корпуса.

Винты имеют разную длину, обязательно отслеживайте, какие винты к каким отверстиям относятся.

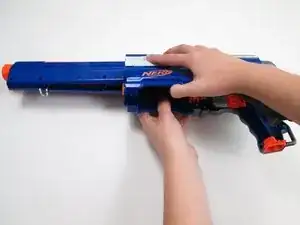

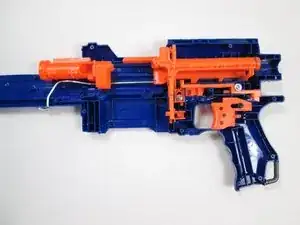

Разведите две половины корпуса винтовки.

Осторожно со пружиной в тыльной части винтовки. Она может выскочить.

Если вам трудно разъединить половины, используйте лопатку, чтобы аккуратно поддеть края корпуса.

Также будьте осторожны с мелкими деталями при вскрытии пистолета — их легко потерять.

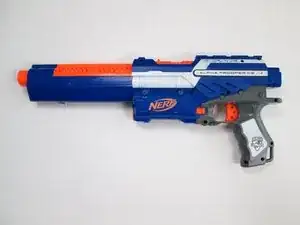

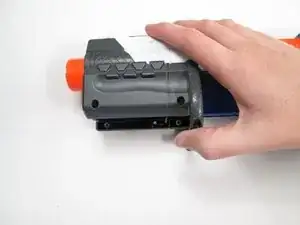

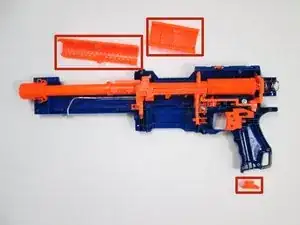

Снимите крышку доступа и кожух ствола.

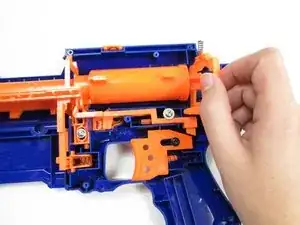

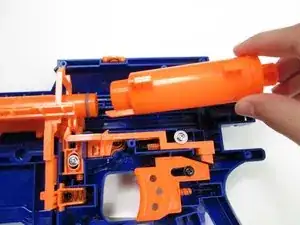

Теперь вы должны суметь вытащить основную боевую пружину из тыльной части винтовки.

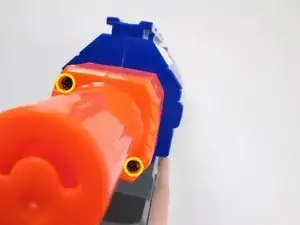

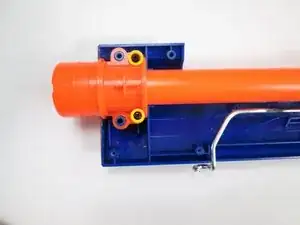

Снимите два винта Phillips длиной 5 мм, удерживающие дульный срез на месте.

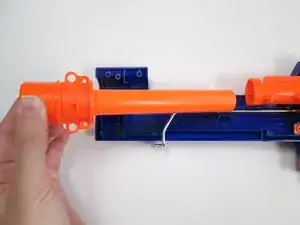

Снимите узел ствола и дульную насадку с корпуса пистолета.

Снимите винт Phillips длиной 5 мм, удерживающий механизм фиксации патронника.

Поднимите и вытащите пружину переднего фиксаторa патронника из её посадочного места.

Опустите и выньте передний механизм фиксации патронника из ствола винтовки.

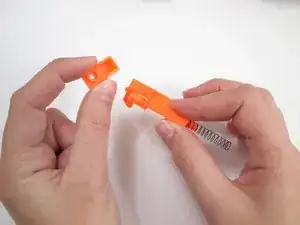

Обратите внимание, что этот механизм состоит из двух частей.

Удерживая задний фиксатор затвора вниз, сдвиньте патронник назад по направлению к тыльной части винтовки.

Снимите заднюю часть ствола.

Держа плунжер в цилиндре воздуха, вытащите фиксатор плунжера из корпуса винтовки.

Вытяните сборку цилиндра воздуха и плунжера назад и выньте её из винтовки.

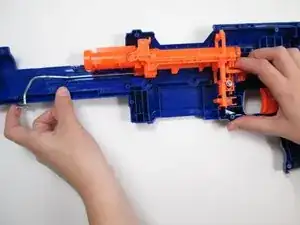

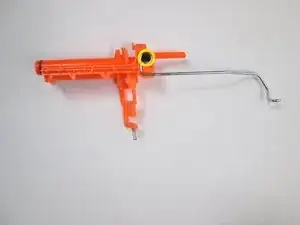

Держа вниз механизм фиксации затвора, потяните блок патронника вверх и выньте его из винтовки.

Часть механизма блокировки магазина должна выйти вместе с ним.

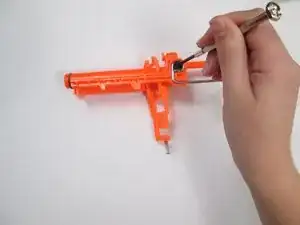

Повернув сборку патронника стороной с ударным штифтом к себе, отвинтите винт Phillips длиной 5 мм, удерживающий ударный штифт на месте.

Снимите ударный штифт.
