Замена линзы лампочки фонарика Nerf N-Strike Deploy CS-6
Если пользователь предпочитает использовать фонарик устройства, может возникнуть проблема — повреждена линза. Засорённая или повреждённая линза может изменить фокус света на другие объекты. В этом руководстве показано, как правильно разобрать устройство, чтобы получить доступ к линзе. После этого вы сможете удалить повреждённую линзу и установить запасную.
Шаг 1

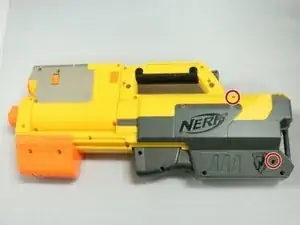

Снимите скрытые винты, когда устройство сложено.
Длина скрытых винтов — 1,7 см
Шаг 2
После извлечения скрытых винтов разложите устройство в скрытом режиме.

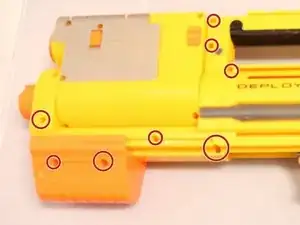

Когда устройство разложено, снимите необходимые винты, как показано.
Для насоса длина винта — 1,9 см. Большинство винтов имеют длину 1,3 см.
Шаг 3

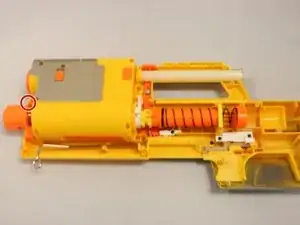

После снятия всех необходимых винтов внутренняя часть устройства должна стать видна.

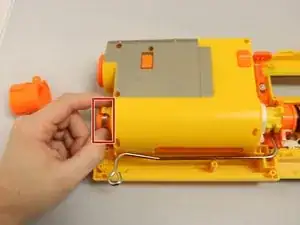

Отверните оранжевый барабан, расположенный в передней части устройства.
Шаг 4
Теперь, когда крышка снята и винты удалены, подденьте корпус барабана устройства.
Шаг 5
После снятия оранжевого барабана снимите металлическую скобу с её текущего положения.
Шаг 6

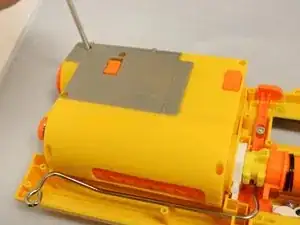

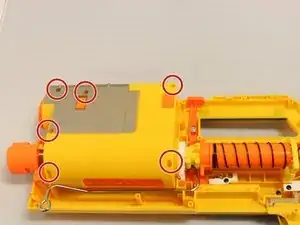

Как показано, используйте крестовую отвёртку Phillips №0, чтобы открутить выделенные участки.
Шаг 7

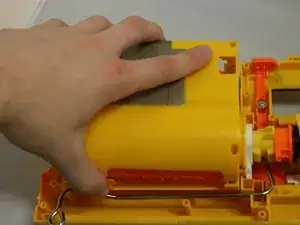

После удаления всех винтов крышка лампочки может быть снята.
Осторожно снимайте крышку, чтобы сохранить безопасность устройства.
Шаг 8
При снятии крышки аккуратно положите её над устройством, как показано.

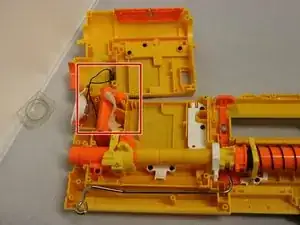

Провода лампочки обычно закреплены полоской ленты.
Шаг 9
Рядом с лампочкой находится линза. Аккуратно подденьте и снимите её.
Правильно утилизируйте повреждённую линзу.
Шаг 10

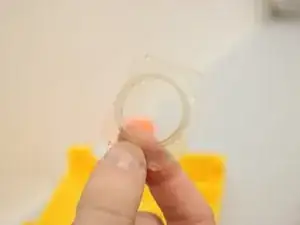

Когда у вас появится новая линза, аккуратно установите её перед лампочкой.
Линза должна быть установлена так, чтобы её кромки совпадали.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
