Замена передней и задней крышки Philips Norelco 5801XL
Здесь показано, как заменить корпус устройства — как переднюю, так и заднюю часть. Это руководство полезно, если корпус треснул или сломан; оно не предназначено для ремонта неисправного устройства. Для этого простого ремонта специальных навыков не требуется! Перед началом сборки приобретите запасные детали по ссылкам на странице устранения неполадок.
Шаг 1

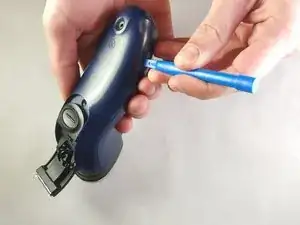

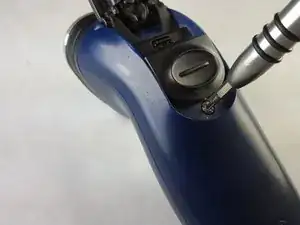

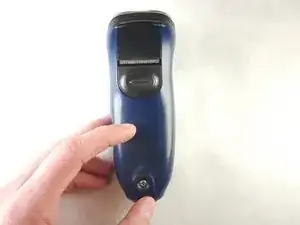

Удалите два винта T8 2 мм с задней крышки.
Шаг 2

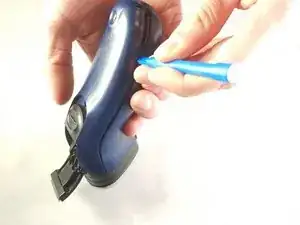

Разделите заднюю и переднюю крышки, используя пластиковый инструмент для вскрытия.
Шаг 3

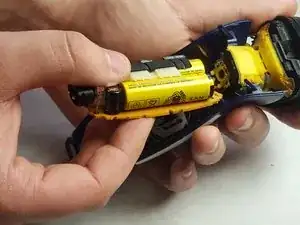

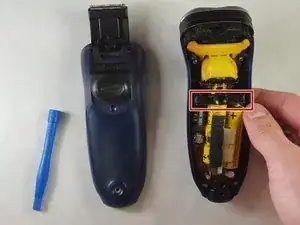

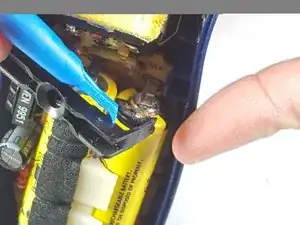

С помощью пластикового инструмента для вскрытия аккуратно подденьте внутреннюю среднюю скобу в направлении наружной стороны корпуса, чтобы снять её.
Шаг 4

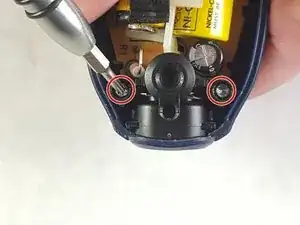

Снимите два винта T8 2 мм около нижней части устройства.

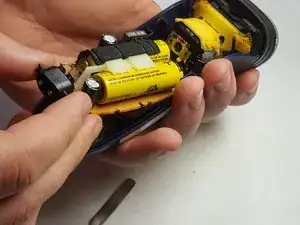

Снимите скобу, которую удерживали эти винты.
Шаг 5

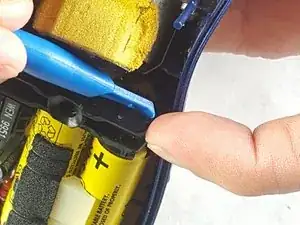

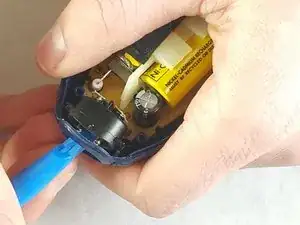

Вставьте пластиковый инструмент для вскрытия в зарядный порт и нажмите внутрь.
Шаг 6

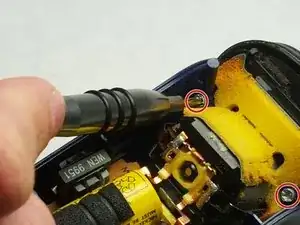

Удалите два винта T8 2 мм, расположенные в верхней части устройства, показанные здесь.
Шаг 7

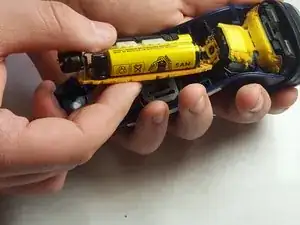

Осторожно поднимите и поверните плату, затем начните сдвигать внутреннюю сборку вперед.
После сдвига вперед вся сборка отделится от задней крышки.
Шаг 8

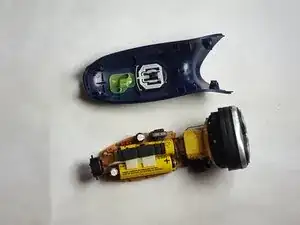

Корпус и внутренняя сборка должны быть полностью разделены.
Заключение
Теперь можно установить новый корпус. Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
