Замена мотора Philips Norelco BG2040 BodyGroom 7100
Это руководство покажет, как извлечь неисправный мотор и заменить его новым. Это может понадобиться, если триммер или бритвенная насадка на Philips Norelco Bodygroom перестали работать из‑за неисправности мотора. Для выполнения инструкций также необходимо разобрать и собрать триммер, чтобы добраться до моторов. Рекомендуется иметь набор инструментов iFixit Pro Tech Toolkit, так как он содержит все инструменты, необходимые для этого руководства. Наконец, потребуется предоставить собственный исправный мотор для замены неисправного.
Шаг 1
Поместите большой палец за режущую пластину и нажмите вверх, чтобы открыть.
Шаг 2
Удалите два винта (M2 x 9.5) на металлической пластине битой JIS 0.
С помощью лопатки подденьте металлическую пластину.
Сдвиньте пластиковый корпус вверх, чтобы снять триммер.
Шаг 3
Сдвиньте хромированную наружную пластиковую часть в направлении снятого триммера.
Переверните на другую сторону и повторите, сдвигая хромированную пластиковую часть в направлении снятого триммера.
Шаг 4

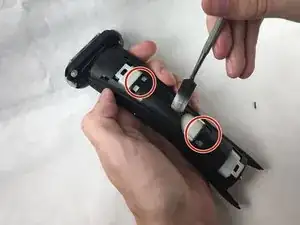

Удалите два верхних винта (M2 x 6.9) битой JIS 00.
Удалите два нижних винта (M2 x 6.9) той же битой.
Шаг 5

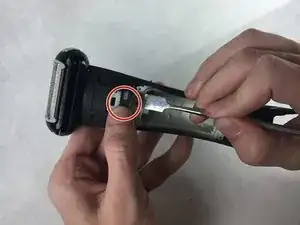

Используйте лопатку, чтобы поддеть верхнюю часть крышки батарейного отсека. ВНИМАНИЕ: довольно сложно, требуется значительная сила.
Используйте лопатку, чтобы убрать нижнюю часть крышки батарейного отсека и снимите её.
Шаг 6
С помощью нейлоновой лопатки выпрямите и извлеките батарейный блок вместе с подключенной платой индикатора.
Шаг 7
Разверните электрическую ленту вокруг батарейного блока и платы индикатора.
Отпаивайте плату индикатора от батарейного блока.
Припаяйте новую плату индикатора обратно к соединению с батарейным блоком.
Шаг 8
*Обратите внимание, что для этого руководства не нужно удалять плату индикатора с батарейного блока. Начните последующие шаги после извлечения всего батарейного блока.*

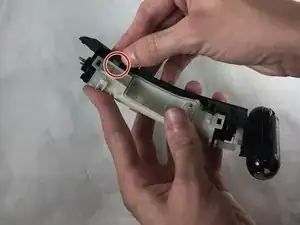

С помощью лопатки отщёлкните пластиковый корпус вокруг белой вставки.
Снимите одну половину чёрного корпуса сначала, затем переходите ко второй половине.
Шаг 9

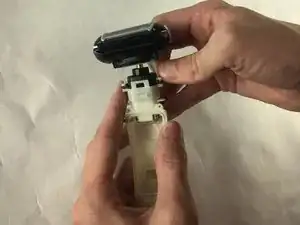

После снятия корпуса снимите бритвенную головку. *После удаления чёрного корпуса эта деталь может отвалиться*
Шаг 10

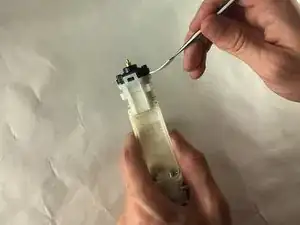

С помощью лопатки подденьте мотор и извлеките его из белого корпуса.

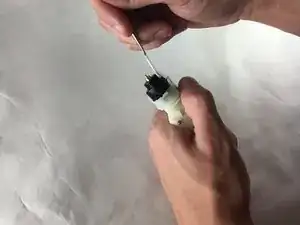

Снимите водонепроницаемый кожух с мотора.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
