Замена аккумулятора Philips Norelco BeardTrimmer 3100
Когда аккумулятор полностью разряжен и больше не держит заряд, это руководство покажет правильный способ извлечения аккумулятора для замены. ВНИМАНИЕ. Пожалуйста, не выбрасывайте разряженный аккумулятор в мусор. Обратитесь в специализированный пункт утилизации для правильной обработки разряженных аккумуляторов.
Шаг 1
Снимите насадку‑расческу с верхней части триммера.
Шаг 2
Поместите большой палец под лезвие и нажмите вверх, чтобы снять его.
Шаг 3
Держите триммер к себе, как показано на рисунке.
Вставьте инструмент для поддевания/металлическую лопатку в отмеченную область.
Шаг 4
Оказывайте лёгкое давление и начните поддевать заднюю панель.
Разделяйте панель по защёлкам по одной. Внимательно прислушивайтесь при поддевании панели и отмечайте каждую отдельную защёлку при освобождении.
Шаг 5
Разъедините триммер руками, когда панель будет открыта как минимум наполовину.
Снимите провода, подключённые к аккумулятору, с силовых соединителей перед полным снятием задней панели.
Шаг 6
Держите триммер к себе.
Поместите металлическую лопатку в отмеченную область.
Шаг 7
Оказывайте лёгкое давление и начните поддевать переднюю панель.
Разделяйте переднюю панель по защёлкам по одной.
Шаг 8
Разъедините триммер руками, когда панель будет открыта как минимум наполовину.
Шаг 9

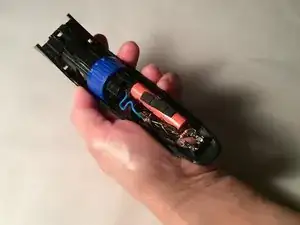

Поверните аккумулятор к себе лицом.

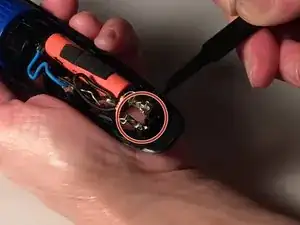

Найдите силовые соединители в нижней части триммера и отсоедините их от основания с помощью лопатки.
Шаг 10

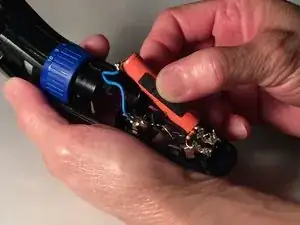

Возьмитесь за аккумулятор за боковые стенки и потяните вверх, чтобы извлечь его из основания триммера.
Шаг 11

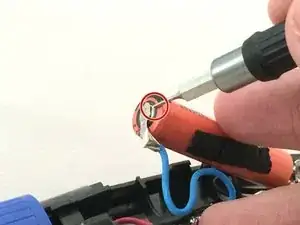

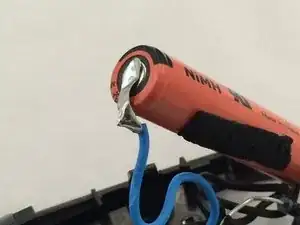

Найдите соединение между синим проводом и аккумулятором. Распаяйте соединение и полностью извлеките аккумулятор.
Будьте осторожны при работе с припоем. Металл сильно нагревается и может причинить ожоги коже или повредить одежду.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
