Разборка Philips HC5450

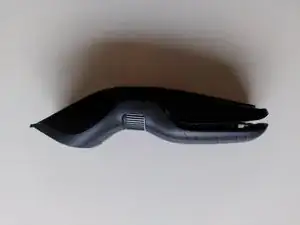

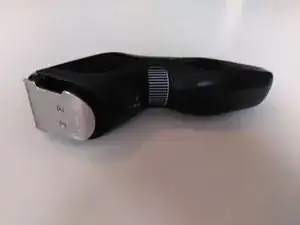

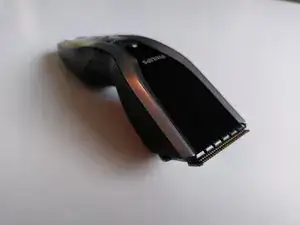

Первый шаг — снять переднюю панель, как вы обычно делаете при очистке.

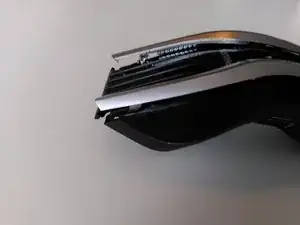

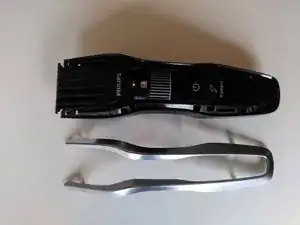

Отогните серебристую рамку. Она крепко закреплена. Начните с передней части и двигайтесь вдоль всей рамки. Спереди находятся защелки с большим крючком, поэтому она может полностью сняться только после того, как вы отогнете её на значительное расстояние и сможете немного согнуть рамку.

Во время этого шага я сломал последнюю защелку серебристой рамки. На самом деле, это печально, но рамка все равно надежно крепится при сборке.

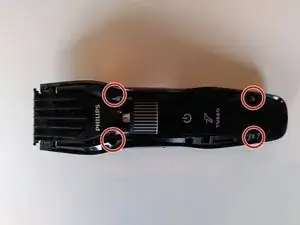

Используйте отвертку Torx T8 для удаления четырех винтов.

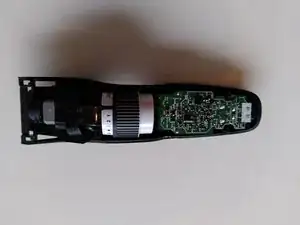

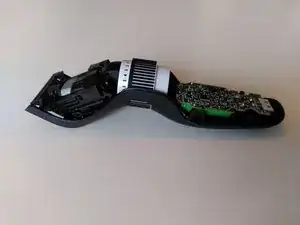

Снимите верхнюю часть черного корпуса. Я начинал с задней части. Она удерживается при помощи зажимов, но не так прочно, как серебристая рамка.

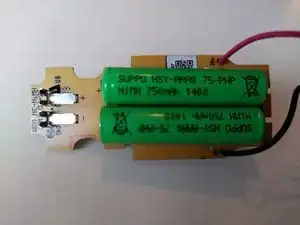

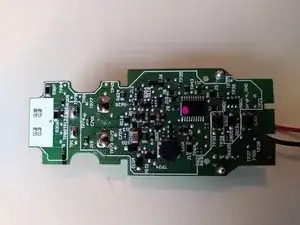

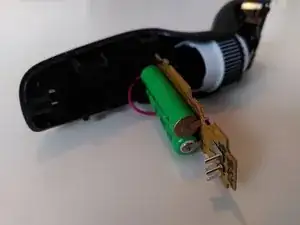

Теперь можно извлечь печатную плату. Соединение с контактами зарядки не прикреплено винтами или припоем, а представляет собой U-образный разъем, который удерживается только за счет трения.

Элемент сборки удерживается на месте одним винтом Torx T8, идентичным тем, что из шага 3.

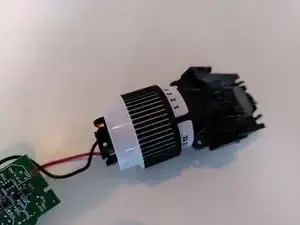

Кольцо механизма регулировки длины может скользить вниз. Маленький штифт и пружина выпадут - не потеряйте их! Они используются для создания обратной связи в виде щелчка при вращении кольца.

Я не разбирал этот узел дальше.
