Philips Norelco 5801XL Замена аккумулятора
Используйте это руководство для замены перезаряжаемого аккумулятора в Philips Norelco 5801XL. Шаги следует выполнять точно в указанном порядке. Потребуются навыки пайки. Обращайтесь с устройством осторожно. Для помощи с пайкой: нажмите здесь.
Шаг 1

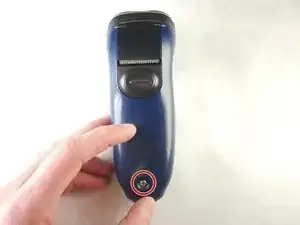

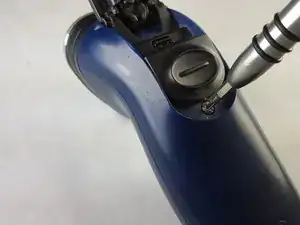

С помощью отвертки Torx T8 открутите оба винта T8 2 мм.
Шаг 2

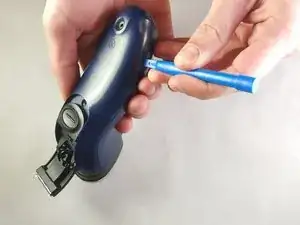

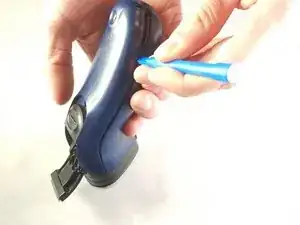

С помощью пластикового инструмента для вскрытия отделите переднюю часть корпуса от задней.
Аккуратно разнимите корпуса.
Шаг 3

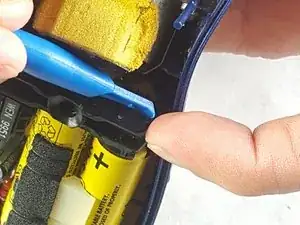

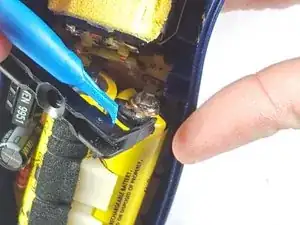

Снимите пластиковый кронштейн с помощью пластикового инструмента для вскрытия.
Подденьте от внутренней стороны кронштейна в направлении наружной стороны корпуса, чтобы снять его.
Шаг 4

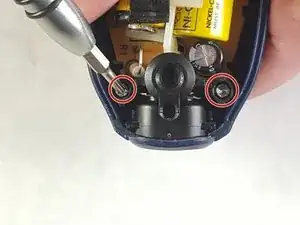

Снимите два винта Philips T8 2 мм, удерживающие кронштейн над портом зарядки.
Снимите кронштейн. Он вытягивается прямо наружу.
Шаг 5

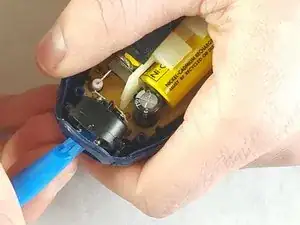

Нажмите на порт зарядки с помощью пластикового инструмента для вскрытия.
Шаг 6

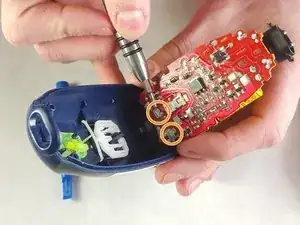

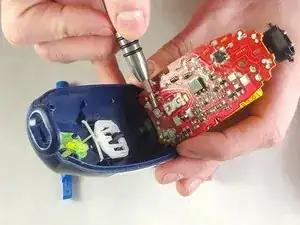

Поднимите плату вверх и отогните её в сторону головки бритвы.
Не повредите контакты, соединяющие плату с мотором.
Шаг 7

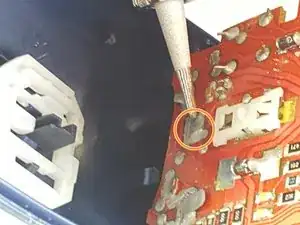

Отпаяйте контакты, где аккумулятор подключается к плате.
Выпрямите контакты аккумулятора и выведите их через противоположную сторону платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
