Замена фиксатора точной позиции кольца регулировки “Zoom Lock” на Philips Norelco BeardTrimmer 3100

Снимите гребень с верхней части триммера.

Расположите большой палец под лезвием и нажмите вверх, чтобы снять его.

Держите триммер к себе, как показано на схеме.

Вставьте инструмент для поддевания/металлическую лопатку в отмеченную область.

Примените лёгкое давление и начните поддевать заднюю панель.

Разъединяйте панель по одному защёлочному выступу за раз. Внимательно прислушивайтесь при поддевании панели и фиксируйте момент освобождения каждого выступа.

Разъедините триммер вручную, когда панель будет отходить как минимум наполовину.

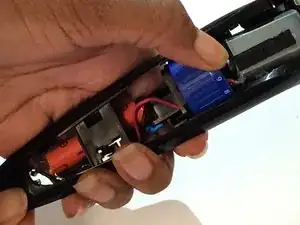

Отсоедините провода, подключённые к аккумулятору, от разъёмов питания перед полным снятием задней панели.

Держите триммер к себе.

Разместите металлическую лопатку в отмеченной области.

Примените лёгкое давление и начните поддевать переднюю панель.

Разъединяйте переднюю панель по одному защёлочному выступу за раз.

Разъедините триммер вручную, когда панель будет отходить как минимум наполовину.

Найдите фиксатор точной позиции Zoom Lock на задней панели триммера.

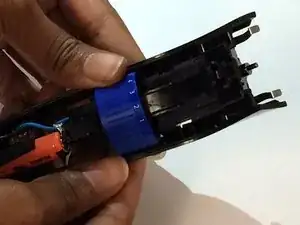

Установите колесо регулировки Zoom Lock в самое низкое положение.

Поверните триммер так, чтобы мотор был обращён к вам.

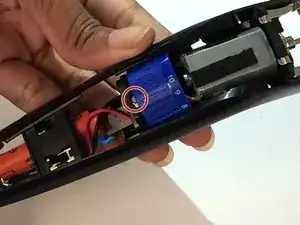

Теперь аккуратно нажмите вниз на колесо регулировки Zoom Lock, пока белая кнопка не перестанет быть видимой.

Снова поверните триммер так, чтобы аккумулятор был обращён к вам.

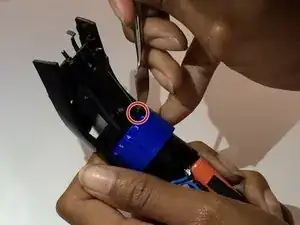

С помощью металлической лопатки аккуратно надавите сверху на колесо, чтобы снять фиксатор точной позиции Zoom Lock.
