Замена аккумуляторной батареи Philips Norelco AquaTouch S5090

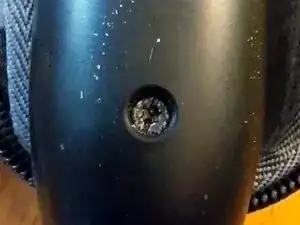

Открутите единственный винт на задней панели, лучше всего используя головку T8 Torx; в винте есть прорезь, поэтому его можно открутить с помощью маленькой плоской отвертки.

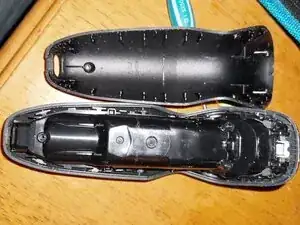

Используя лопатку или палец, приподнимите шов корпуса снизу вверх, пока не сможете снять заднюю крышку.

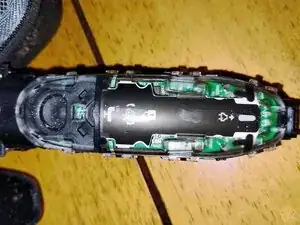

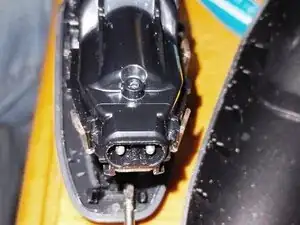

С помощью маленькой плоской отвертки или аналогичного инструмента вытащите корпус электронных компонентов.

На фотографиях видно, что остальная часть разборки состоит из пластиковых зажимов!

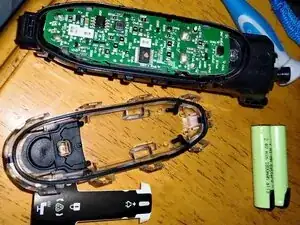

Прозрачная пластиковая крышка печатной платы (PCB) и вставка полностью отсоединены, как видно на первой фотографии.

Аккумулятор припаян к печатной плате вверху рядом с кнопкой, как показано на второй фотографии. Вы можете отпаять контакты аккумулятора, используя хороший паяльник мощностью 60 Вт или более и оплетку для удаления припоя. Можно использовать отсос для припоя, который может быть быстрее, но дешевый отсос может повредить pads платы.

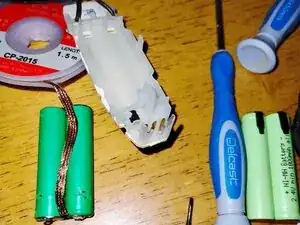

После отпайки pads вы можете вынуть плату из корпуса и вытащить аккумулятор из его держателя. Вы можете использовать оплетку для удаления избыточного припоя с pads, чтобы подготовить их к пайке нового аккумулятора.

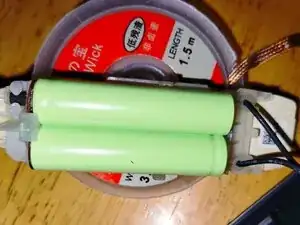

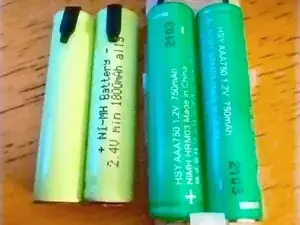

Снимите защитные крышки с контактов нового аккумулятора и вставьте их в печатную плату и аккумулятор в держатель. Изогните контакты и припаивайте их к pads. Соберите устройство и поставьте на зарядку. Моя бритва до сих пор работает на этом первом заряде уже 9 дней!
