Замена платы светодиода на Philips Norelco BG2040 BodyGroom 7100
Это руководство покажет, как снять неисправную плату светодиода и заменить её на новую. Вам может понадобиться этот ремонт, если индикатор зарядки на устройстве Philips Norelco Bodygroom не загорается во время нахождения прибора на подставке для зарядки. Для выполнения замены необходимо полностью разобрать и собрать триммер, чтобы получить доступ к плате светодиода. Рекомендуется использовать набор инструментов iFixit Pro Tech Toolkit, так как он содержит все необходимые инструменты. В конце, Вам нужно будет предоставить исправную плату светодиода для замены неисправной.
Шаг 1

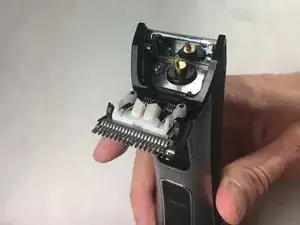

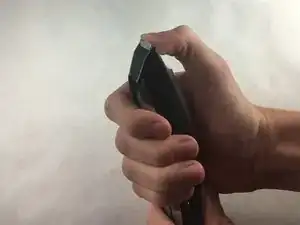

Поместите большой палец за режущую насадку и нажмите вверх, чтобы открыть её.
Шаг 2

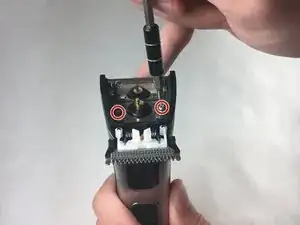

Выкрутите два винта (M2 x 9,5) на металлической пластине с помощью биты JIS 0.

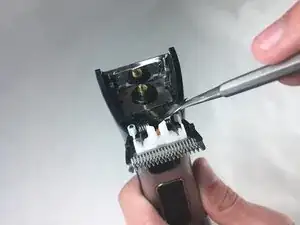

Используйте лопатку, чтобы поддеть и снять металлическую пластину.

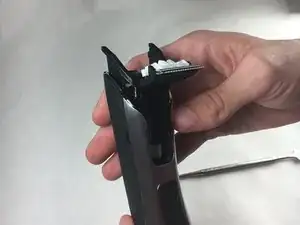

Сдвиньте верхнюю пластиковую крышку вверх, чтобы извлечь триммер.
Шаг 3

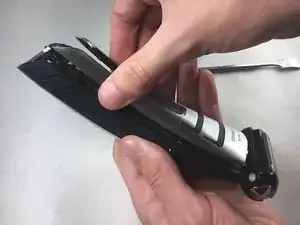

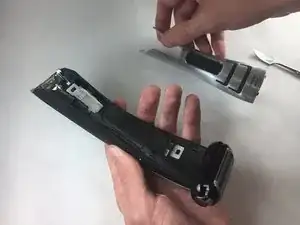

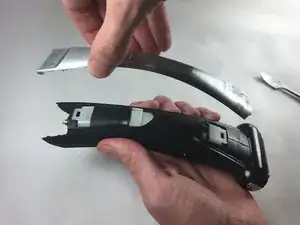

Сдвиньте хромированную внешнюю пластиковую часть в сторону снятой насадки триммера.
Переверните устройство на другую сторону и повторите действие, сдвинув хромированную пластиковую часть в сторону снятой насадки триммера.
Шаг 4

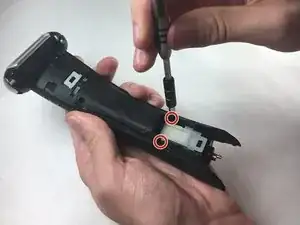

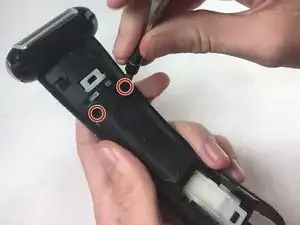

Выкрутите два верхних винта (M2 x 6,9) с помощью биты JIS 00.

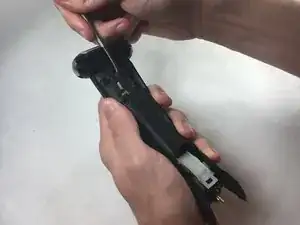

Выкрутите два нижних винта (M2 x 6,9) той же битой.
Шаг 5

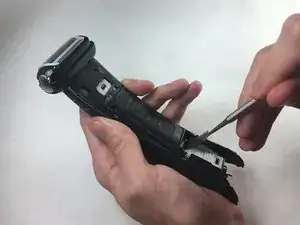

Используйте лопатку, чтобы поддеть верхнюю часть крышки аккумулятора. ВНИМАНИЕ: сложно, требуется приложить значительное усилие.

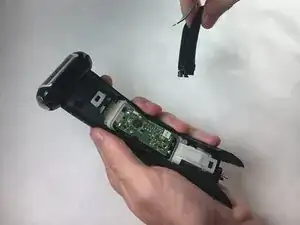

Используйте лопатку, чтобы снять нижнюю часть крышки аккумулятора, и извлеките её.
Шаг 6

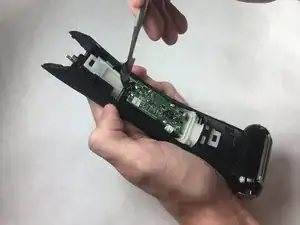

Используйте нейлоновую лопатку, чтобы аккуратно извлечь блок аккумулятора вместе с припаянной платой светодиода.
Шаг 7

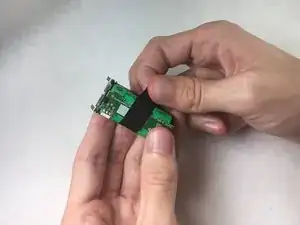

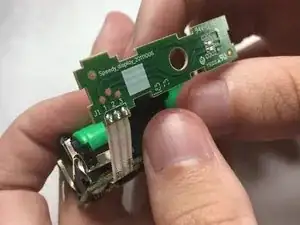

Снимите изоленту, обернутую вокруг блока аккумулятора и платы светодиода.

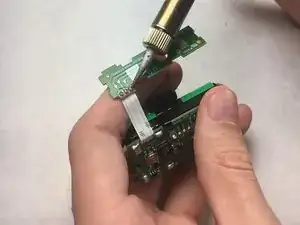

Отпаяйте плату светодиода от блока аккумулятора.
Припаяйте новую плату светодиода обратно к контактам блока аккумулятора.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
