Замена кнопок Casio LK-170

С помощью отвертки вы сможете заменить силиконовые кнопки, чтобы снова услышать мелодии.

Шаг 1

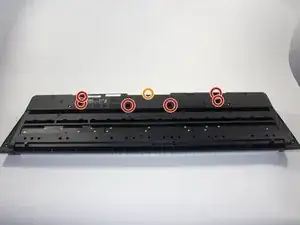

Используя отвертку JIS-1, открутите семь винтов длиной 11 мм, расположенных на задней части клавиатуры.

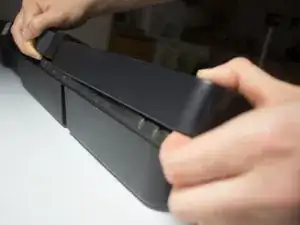

После того как все винты будут удалены, переверните клавиатуру и аккуратно извлеките центральную панель.

Поднимите центральную панель так, чтобы была видна плата компонента.

На этом этапе вам нужно будет удалить всего 26 винтов.

Сначала используйте биту PH-1, чтобы удалить 17 винтов длиной 8 мм, обведенных красным.

Затем, используя ту же биту PH-1, удалите три винта длиной 8 мм, скрытые под белыми проводами, обведенные оранжевым.

После этого, используя биту JIS-1, удалите три винта длиной 7 мм с печатной платы, обведенные желтым.

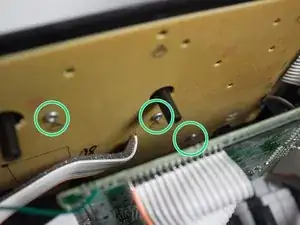

После удаления печатной платы откроются последние три винта, обведенные зеленым. Вы будете использовать биту PH-1, чтобы удалить эти последние винты.

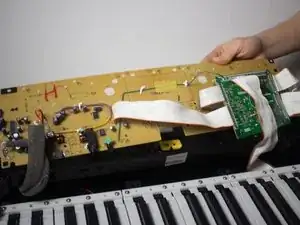

После удаления всех винтов поднимите панель и положите ее лицом вниз на клавиши.

Панель соединена с клавиатурой, поэтому не пытайтесь ее снять.

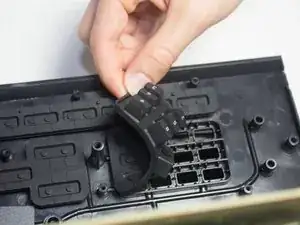

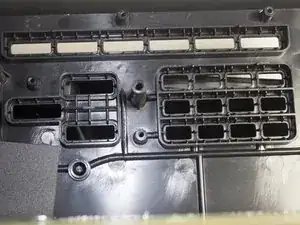

Под панелью находятся кнопки. Извлеките их, потянув за любой уголок пальцами.

Удалите все кнопки, которые необходимо заменить.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
