Замена ремня Cricut Explore Air 2
Если необходимо заменить ремень внутри Cricut, следуйте этому руководству, чтобы получить доступ и извлечь его. Если ремень изношен, порвался или не скользит, возможно, требуется замена. Для ремонта вам понадобятся пинцет.

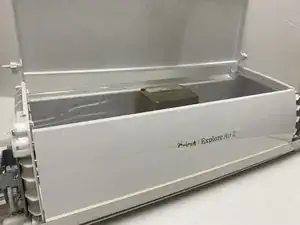

В качестве предварительного шага выполните руководство по замене передней двери Cricut Explore Air 2, чтобы получить доступ к внутренней части, где расположен ремень. В этом руководстве нет сложных шагов, но придётся добираться до мелких деталей в труднодоступных местах.
Шаг 1

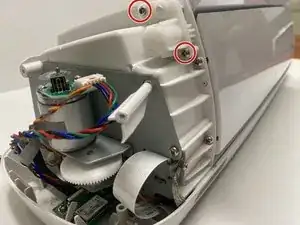

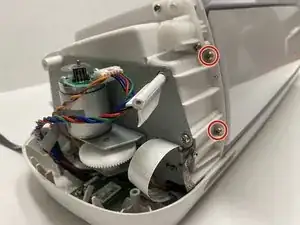

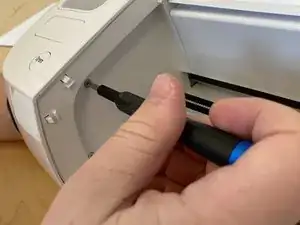

С обеих сторон — левой и правой — найдите два внутренних винта.
Используйте биту крестовой PH1, чтобы выкрутить верхний винт 10,8 мм и нижний винт 9,1 мм с каждой стороны, всего четыре винта.
Шаг 2
Поверните Cricut так, чтобы дно было направлено вверх.
Шаг 3

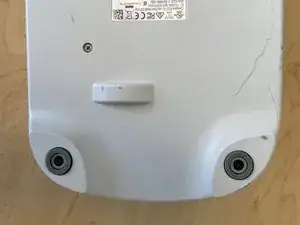

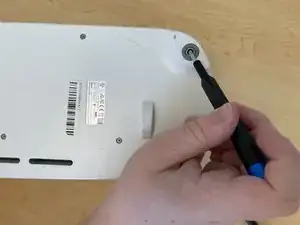

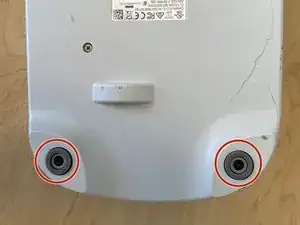

Найдите четыре винта, по два слева и два справа, с прижимающими прокладками.
Используя крестовую биту PH2, удалите все четыре винта вместе с их прокладками.
Шаг 4
Поверните Cricut обратно в вертикальное положение.
Шаг 5
Осторожно поднимите левые и правые стороны пластмассового корпуса Cricut.
Шаг 6

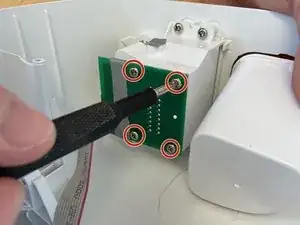

С правой стороны Cricut найдите плату, прикрученную к снятой крышке.
Найдите четыре винта, фиксирующие плату к корпусу.
Используйте крестовую биту PH1, чтобы выкрутить каждый из четырёх винтов длиной 10 мм.
Шаг 7

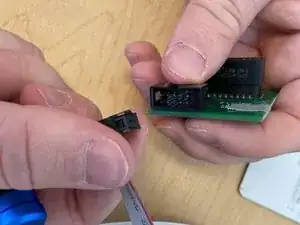

Осторожно отсоедините разъём от платы, полностью освободив правую сторону пластикового корпуса.
Шаг 8
С обеих сторон задней пластиковой панели — слева и справа.
Используя крестовую биту PH2, выкрутите каждый из четырёх винтов длиной 5 мм.
Шаг 9

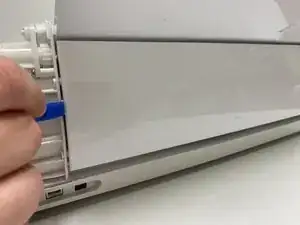

Подденьте пластиковым монтажным инструментом рядом с левой стороной задней панели.
Осторожно отожмите левую сторону задней двери от остальной части корпуса.
Повторите с правой стороной задней двери, чтобы полностью снять заднюю панель.
Шаг 10

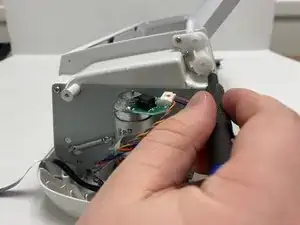

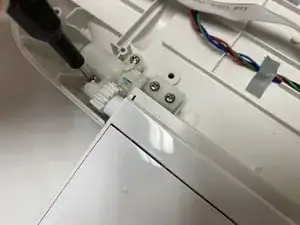

С обеих сторон найдите винты, фиксирующие шарнир верхней двери.
Используйте крестовую биту PH1, чтобы снять по два винта 6,5 мм с каждой стороны, всего четыре винта.
Шаг 11

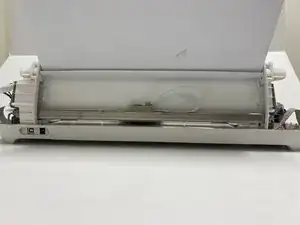

Осторожно снимите крышку с Cricut.
Шаг 12
Найдите винты в углах металлической внутренней пластины с обеих сторон — слева и справа.
Выкрутите по два винта длиной 8 мм с каждой стороны, всего четыре винта.
Шаг 13

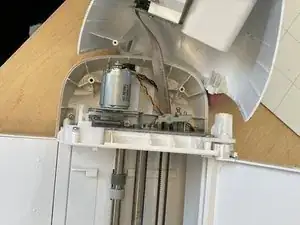

Осторожно откиньте металлическую внутреннюю часть вместе со всем содержимым назад, обнажив нижний пластмассовый корпус Cricut.
Шаг 14

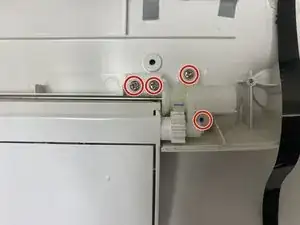

Найдите винты, крепящие шарнир передней двери к нижней пластине Cricut.
Выкрутите по четыре винта длиной 5 мм с каждой стороны, всего 8 винтов.
Шаг 15
Осторожно снимите переднюю дверь с нижней пластины Cricut.
Шаг 16

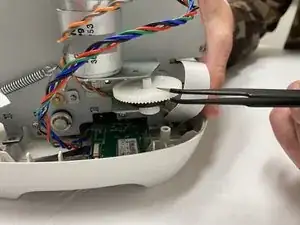

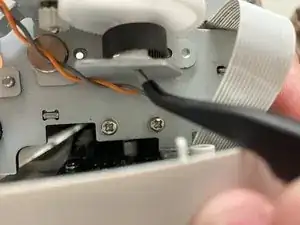

С левой стороны Cricut найдите стопорное кольцо, установленное внизу корпуса ремня.
С помощью пинцета снимите стопорное кольцо.
Шаг 17

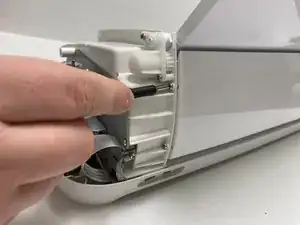

Вытяните штифт, зафиксированный стопорным кольцом, который проходит вертикально через корпус ремня.
Повторите с правой стороны Cricut.
Шаг 18

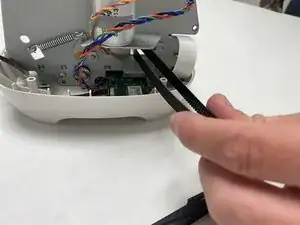

С левой стороны Cricut аккуратно потяните пластиковую шестерню, чтобы снять корпус ремня.
Не тяните резко, иначе ремень порвётся.
Повторите с правой стороны, чтобы полностью освободить ремень.
Шаг 19

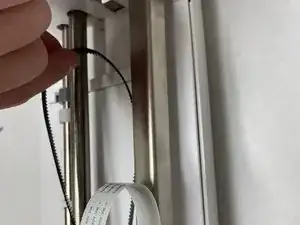

Из центра Cricut аккуратно потяните ремень, чтобы извлечь его из машины.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
