Замена подсветки швейной машины Brother CS6000i
Если подсветка швейной машины Brother CS6000i мерцает, тусклая или совсем не работает, используйте это руководство для замены старого светодиодного модуля.
Прежде чем начать, осмотрите свет для наличия мусора или накоплений на лампе. Если лампа загрязнена, это может вызывать снижение яркости. Убедитесь, что это не причина, прежде чем разбирать швейную машину.
Шаг 5 требует отсоединения проводки подсветки от блока питания. Неплотное соединение заранее может быть причиной неработающей подсветки. Убедитесь, что проблема не в соединении, прежде чем покупать новую деталь для замены системы подсветки.
Перед началом убедитесь, что швейная машина отключена от источника питания.
Шаг 1
Снимите пять винтов Phillips #2 длиной 20 мм на задней панели устройства.
Снимите один винт Phillips #2 длиной 28 мм на задней панели устройства.
Снимите один винт Phillips #2 длиной 23 мм на задней панели устройства.
Шаг 2
Снимите белую крышку.
Шаг 3
Снимите последний винт — Phillips #2 длиной 11 мм.
После удаления всех восьми винтов у вас останутся пять винтов по 2 мм, один винт 28 мм, один винт 23 мм и один винт 11 мм — все Phillips #2.
Шаг 4
Аккуратно разъедините две половины корпуса, следя за тем, чтобы не натянуть подключённые кабели.
Отстегните белые провода, подключённые к плате.
Полностью разомкните две половины.
Шаг 5

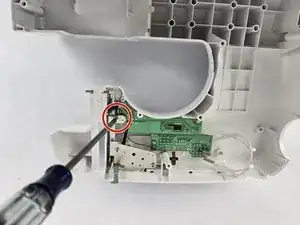

Используйте отвертку Phillips #2, чтобы удалить один винт Phillips #2 длиной 16 мм.
Снимите металлическую крышку.
Шаг 6

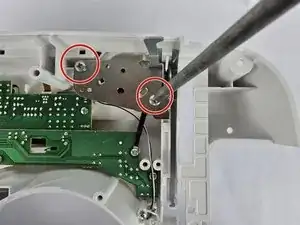

Используйте отвертку Phillips #2, чтобы удалить два винта Phillips #2 длиной 16 мм.
Снимите металлическую пластину под винтами после их удаления.
Шаг 7

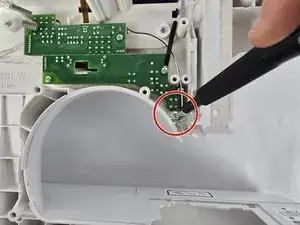

Используйте насадку для стоек, чтобы удалить винт Phillips #2 длиной 10 мм, расположенный непосредственно рядом с лампочкой.
Шаг 8

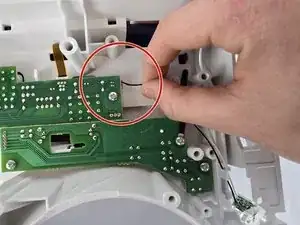

Отсоедините разъём подсветки от печатной платы.
Шаг 9

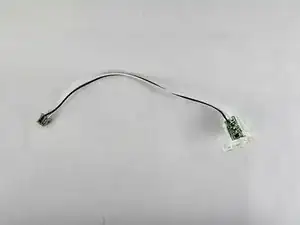

Снимите подсветку.
Заключение
Для сборки устройства повторите указанные выше шаги в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или спросите сообщество Answers за помощью.
Перевод руководства с ifixit.com
