Руководство по замене переключателя листовой пружины N-Strike Nite Finder EX-3
Если лазер не включается или мерцает на вашем N-Strike Nite Finder EX-3, проблема может быть связана с неисправной листовой пружиной. Для замены этой детали выполните шаги, указанные в этом руководстве.
Шаг 1

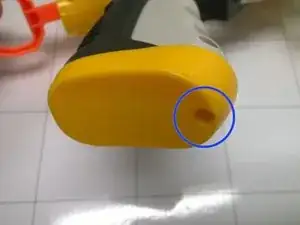

Поставьте бластер вверх дном на стол и снимите винт в нижней части рукоятки.
Снимите крышку батарейного отсека и извлеките батареи.
Шаг 2

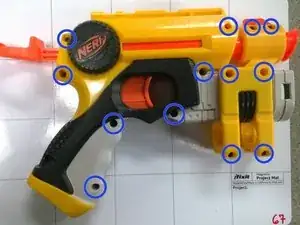

Установите бластер на бок с винтами вверх (бластер будет расположен на левой стороне). Удалите все 14 винтов с крестообразной головкой длиной 8.2 мм и отложите их в сторону.
Поднимите боковую часть бластера, открыв его внутренние детали.
Шаг 3
Пошевелите спусковой крючок, чтобы убедиться, что проблема заключается в переключателе, не обеспечивающем надлежащее соединение.

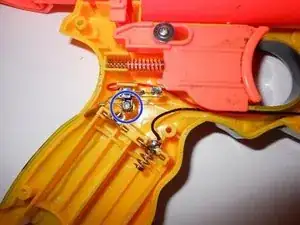

Удалите фиксирующий винт с крестообразной головкой длиной 10.2 мм под переключателем.
Шаг 4

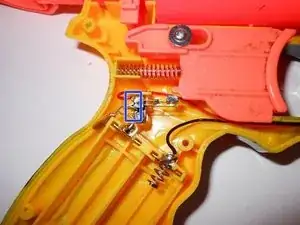

Используйте горячий паяльник, чтобы расплавить припой двух проводов на задней части переключателя. Обратите внимание, что красный провод идет от верхней части переключателя.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
