Замена двигателя на Philips Norelco MultiGroom 3100

Снимите насадку-расческу с верхней части триммера.

Поверните насадку против часовой стрелки, пока не услышите щелчок.

Вытяните насадку вверх, чтобы снять её с триммера.

Держите триммер вертикально, чтобы он был обращён к Вам.

Вставьте пластиковую открывалку в зазор в верхней части кнопки включения.

Надавите, чтобы отжать и снять кнопку включения.

Вставьте лопатку в нижнюю часть серой рамки и начните аккуратно отжимать её.

Отделяйте рамку по одному защёлкивающемуся элементу, чтобы не сломать крепления.

Вставьте лопатку в указанное отверстие и наклонным усилием ослабьте наружный корпус.

Поднимите верхнюю часть внутреннего корпуса, чтобы извлечь его из наружного корпуса.

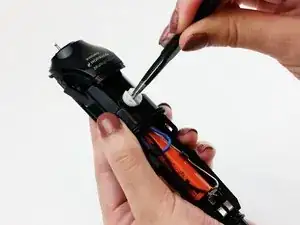

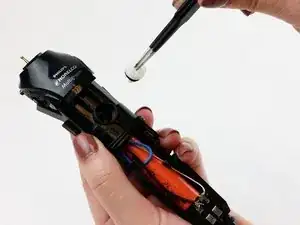

Захватите внутреннюю кнопку питания пинцетом и вытяните её наружу.

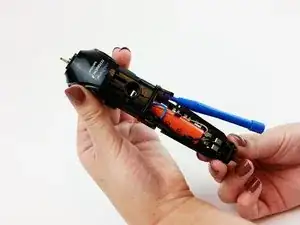

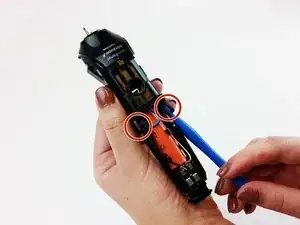

Используйте пластиковую открывалку, чтобы отжать защёлку на правой стороне внутреннего корпуса.

Сдвиньте внутренний корпус вверх и вправо, чтобы освободить левую защёлку от корпуса батареи.

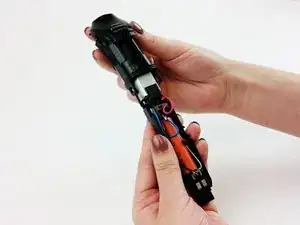

Поднимите внутренний корпус вверх, чтобы отделить его от корпуса батареи.

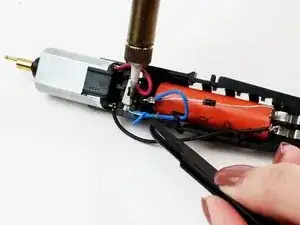

Удерживайте провод пинцетом, чтобы зафиксировать его, и отпаяйте синий провод от кнопки включения.

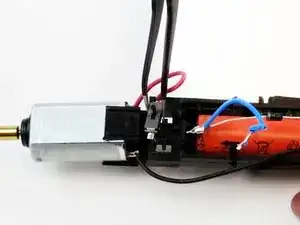

Возьмите пинцетом и извлеките кнопку включения.

Если нужны советы по пайке, ознакомьтесь с руководством по пайке от iFixit.

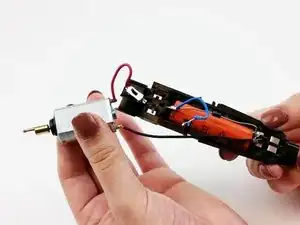

Поднимите двигатель вверх, чтобы извлечь его из корпуса батареи.

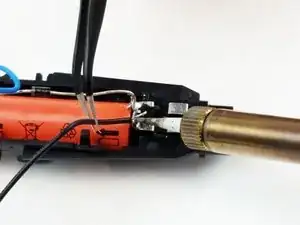

Удерживайте чёрный провод пинцетом и отпаяйте его от контактной площадки батареи.

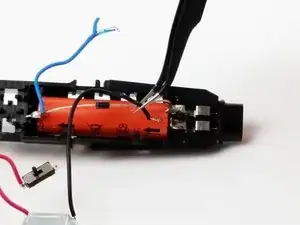

Воспользуйтесь пинцетом, чтобы вытянуть чёрный провод из контактной площадки батареи.
