Замена аккумулятора Philips Norelco MultiGroom 3100

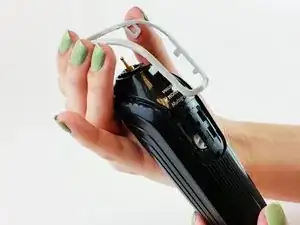

Снимите насадку-гребень с верхней части триммера.

Удерживайте насадку и поверните её против часовой стрелки до щелчка.

Поднимите насадку вверх, чтобы снять её с триммера.

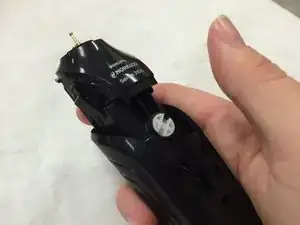

Удерживайте триммер в вертикальном положении так, чтобы он был обращён к вам.

Вставьте пластиковое расширительное приспособление в зазор в верхней части кнопки включения.

Надавите, чтобы поддеть и снять кнопку включения.

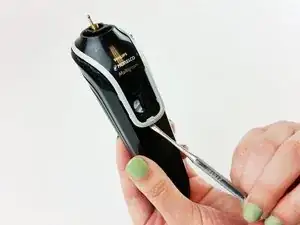

Вставьте лопатку в нижнюю часть серой рамки и начните аккуратно отсоединять её.

Отделяйте рамку по одному защёлкивающемуся элементу, чтобы не сломать фиксаторы.

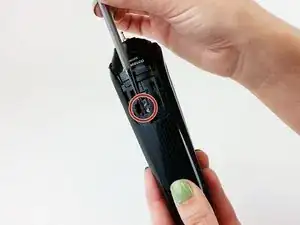

Вставьте лопатку в указанное отверстие и приложите наклонное усилие, чтобы ослабить внешний корпус.

Поднимите верхнюю часть внутреннего корпуса, чтобы вынуть её из внешнего корпуса.

Крепко удерживайте верхнюю часть корпуса и потяните, чтобы отделить её от нижней части.

Для этого потребуется усилие, и части могут внезапно разъединиться.

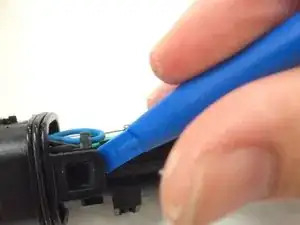

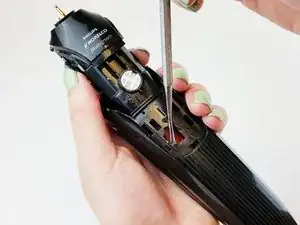

После снятия верхней части корпуса используйте пластиковую лопатку, вставив её в боковые фиксаторы, чтобы освободить корпус аккумулятора.

После освобождения фиксаторов вытащите корпус аккумулятора из верхней части корпуса.

Одно лишь освобождение фиксаторов не приведёт к отделению верхней части корпуса, потребуется ручное вмешательство.

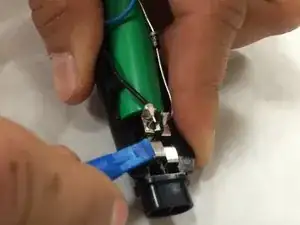

Поочерёдно вставляйте пластиковую лопатку в кронштейны аккумулятора. Расшатайте кронштейны, чтобы вынуть их.

Будьте осторожны, не сгибайте кронштейны слишком сильно — их потребуется вернуть на место при сборке.

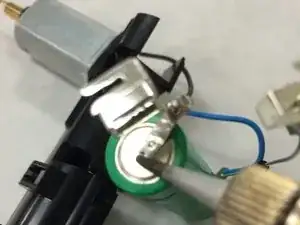

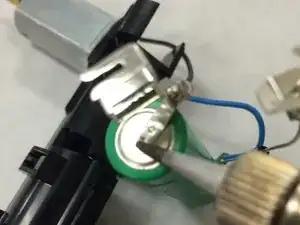

Используйте паяльник и нагрейте контактные выводы аккумулятора, пока припой не станет мягким.

Когда припой станет пластичным, аккуратно вставьте пластиковую лопатку под вывод и поверх аккумулятора, чтобы поддеть его и отсоединить от контактного вывода.

При использовании паяльника применяйте средства индивидуальной защиты, так как возможны ожоги. Рекомендуется использовать перчатки и средства защиты глаз.

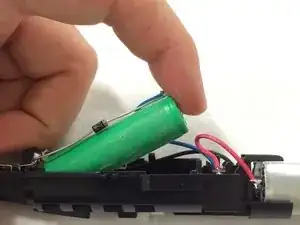

После того как контактные выводы будут удалены с аккумулятора, аккумулятор можно извлечь вручную или с помощью пластиковой лопатки.

Подготовьте новый аккумулятор и переходите к пайке на следующем шаге.

Убедитесь, что аккумулятор надёжно закреплён, и перепаяйте контактные выводы на новый аккумулятор.

Проверьте, что контактный вывод припаян на прежнее место.

После застывания и охлаждения припоя включите переключатель питания (не кнопку питания), чтобы проверить работоспособность устройства.

Убедитесь, что припой полностью покрывает контактный вывод, чтобы в будущем он не сломался.

Паяйте с осторожностью. Используйте перчатки и средства защиты глаз. Припой содержит свинец, работайте в хорошо проветриваемом помещении.
