Замена динамика Teenage Engineering OP-1
Встроенный динамик полезен при экспериментах вне вашего идеально оборудованного студийного пространства. Что делать, если он перестал работать? Просто замените его.
Это руководство покажет вам, как заменить динамик в вашем OP-1.
Шаг 1
Чтобы добраться до винтов под клавиатурой, вам нужно снять несколько клавиш. Вы можете использовать либо инструмент для открытия, либо лопатку. На первом изображении показано, как это должно выглядеть без всех необходимых клавиш (всего 12).
Четыре длинные клавиши с клавиатуры необходимо снять с левой стороны.
Восемь маленьких клавиш нужно поддеть снизу вверх.
Шаг 2
Механизм шарнира восьми маленьких клавиш obstructs underlying screws.
Снова используя инструмент для открытия или лопатку, их можно легко отщелкнуть.
При сборке убедитесь, что они установлены с правильной стороной вверх.
Шаг 3
Ослабьте 12 винтов с помощью отвертки Phillips #00.
Затем просто снимите четыре вращающиеся ручки и ручку регулировки громкости.
Теперь можно слегка приподнять клавиатуру и отложить ее в сторону.
Шаг 4
Отключите динамик, используя лопатку и поднимая разъем.
Кабели проходят через небольшой вырез и приклеены на месте.
Теперь самое время проверить новый динамик. Подключите его и включите OP-1, чтобы услышать звуки.

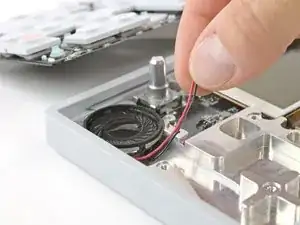

Если все в порядке, вытащите кабели старого динамика из их углубления.
Шаг 5

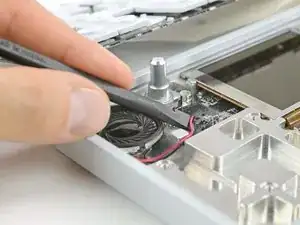

Теперь вы можете вытащить сам динамик. Если пластиковая лопатка не справится, используйте металлическую, так как динамик также приклеен.

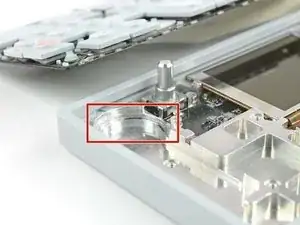

Перед установкой нового динамика нанесите немного слабого клея на край вокруг его паза.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
