Замена резиновой кнопки Pitch Bend в Teenage Engineering OP-Z

Отпустите четыре резиновые ножки, повернув их на 90° против часовой стрелки большим пальцем или кончиком пальца.

На каждой ножке имеется маленькая метка, обращённая к нижнему краю OP-Z. После поворота они должны быть обращены в сторону короткого края, где находится выключатель питания.

При повторном переворачивании OP-Z нижняя крышка должна сама отойти (благодаря гравитации).

Если нижняя крышка не снимается, убедитесь, что каждая ножка правильно повернута, и аккуратно потяните за одну из них.

Снимите нижнюю крышку вместе с резиновыми ножками.

Используйте ноготь или лопатку, чтобы приподнять батарею с правой стороны в месте выемки.

Извлеките батарею.

При установке новой батареи убедитесь, что вы вставляете её контактной стороной первой.

Используйте палец или лопатку, чтобы надавить на маленькую защёлку внизу модуля.

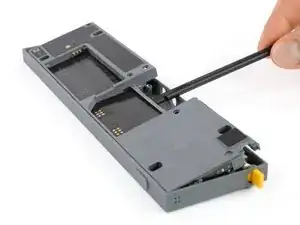

Поднимите модуль вверх и выведите его из посадочного места снизу сначала.

Снимите модуль.

При вставке другого модуля убедитесь, что сначала вы подключаете выводы. Затем нажмите на нижнюю часть, чтобы защёлка сработала.

Удалите пять винтов Torx T4.

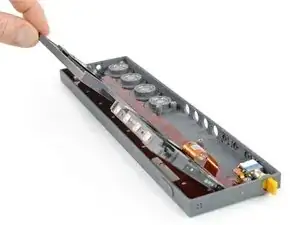

Вставьте лопатку в вырез модуля расширения, чтобы приподнять среднюю рамку.

Будьте осторожны, чтобы не повредить гибкий кабель «шина» под ней.

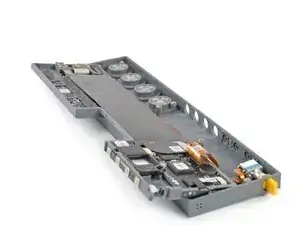

Пока не снимайте среднюю рамку. Она всё ещё соединена с остальной частью OP-Z.

Переверните среднюю рамку, чтобы получить доступ к разъёму гибкого кабеля снизу.

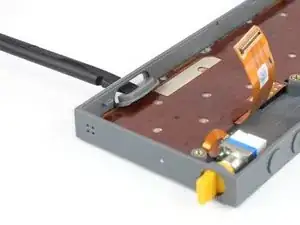

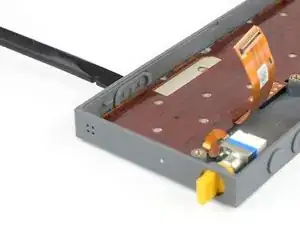

Используйте плоский конец лопатки, чтобы отсоединить гибкий кабель от передней панели.

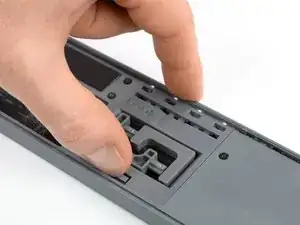

Используйте лопатку или палец, чтобы вдавить кнопку pitch bend внутрь.

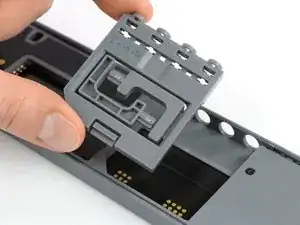

Осторожно приподнимите и снимите кнопку pitch bend.

У кнопки есть два маленьких отверстия, которые входят в зацепление с двумя штырьками в средней рамке.

При установке новой кнопки убедитесь, что два отверстия и штырьки совпадают.
