Снятие клавиш/кнопок OP-1 и руководство по очистке

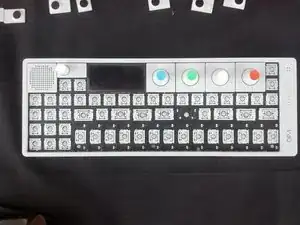

Op-1 — отличный синтезатор, но страдает от тех же проблем, что и многие другие синтезаторы. Здесь мы покажем, как снять все клавиши/кнопки для очистки клавиатурного блока или доступа к другим узлам под ним. Помните, что любые работы с OP-1 лишают его гарантии, поэтому выполнять их нужно с крайней осторожностью. Несоблюдение этой процедуры может повредить детали или необратимо вывести устройство из строя. Наденьте защитные очки.
Шаг 1
В первую очередь: эти клавиши на OP-1 хрупкие, но дорогие. Обращайтесь с ними бережно, но не бойтесь приложить небольшое усилие для снятия.
Далее нужно сделать подходящий инструмент, чтобы снятие было безопасным и простым.

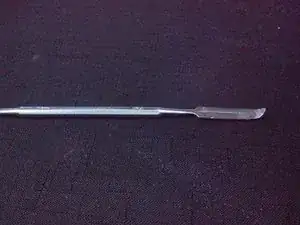

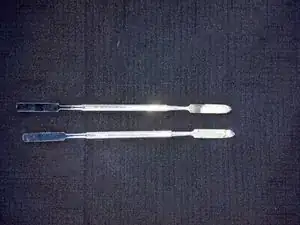

Я пробовал несколько вариантов; первые были пластиковыми, но ни один не сработал так хорошо, как классическая металлическая лопатка с небольшим изменением.

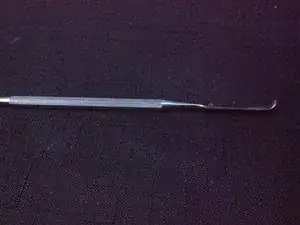

Просто согните треугольный наконечник примерно на 75 градусов. Это поможет поддеть клавиши и освободить защёлки.
Шаг 2

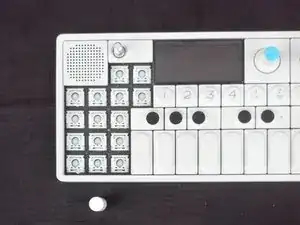

Лучше всего начинать снятие с нижнего левого угла.
Первые три квадратные клавиши внизу будут самыми трудными для снятия. После их удаления доступ к остальным станет проще.

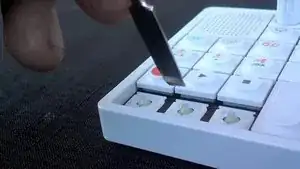

Чтобы добраться до них, вставьте модифицированный инструмент в зазор между клавишей и алюминиевым корпусом.
Затем заведите наконечник инструмента выше защёлок клавиши и скрепляющих её ножничных держателей.

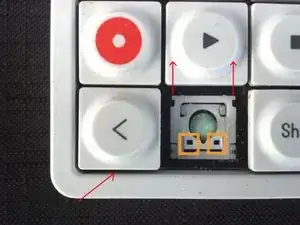

Защёлки, удерживающие клавишу, обведены оранжевым. Потяните клавишу назад в направлении красных стрелок и сдвиньте её с направляющих фиксирующих штифтов. Посмотрите следующий шаг для видео-примеров снятия клавиш ПЕРЕД тем, как пробовать снять их самостоятельно.
Шаг 3

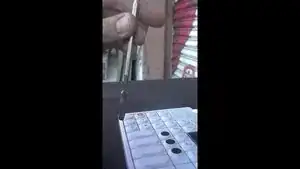

Одним плавным, аккуратным, но решительным движением… :)
Шаг 4
Ещё один пример. При желании загляните вперёд, чтобы получше рассмотреть внешний вид узла клавиши после снятия.
Шаг 5

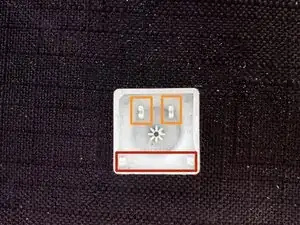

Красная область — задняя часть клавиши, а оранжевые защёлки — точки соединения клавиши с ранее отмеченными ножничными держателями.
Шаг 6

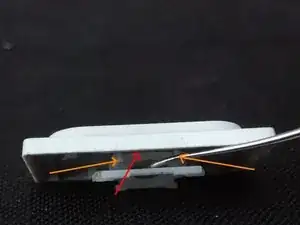

На фото — фортепианная клавиша, но у неё то же соединение с ножничным держателем, что и у остальных.
Лучший способ — вставить модифицированную лопатку под внутреннюю часть клавиши и над ножничным держателем точно в том месте, куда указывает красная стрелка (не вставляйте инструмент там, где показан зубочисткой).
Затем потяните вниз, чтобы освободить держатель от штифтов, отмеченных оранжевыми стрелками.
Шаг 7

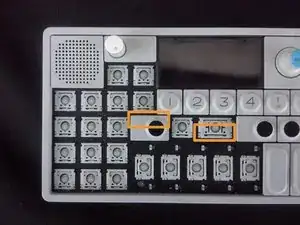

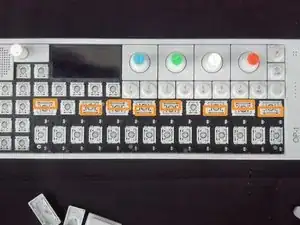

Снятие остальных клавиш отсюда довольно прямолинейно за исключением одного момента. Чёрные фортепианные клавиши чередуют точки доступа для снятия штифтов. Они подписаны для удобства.
Шаг 8

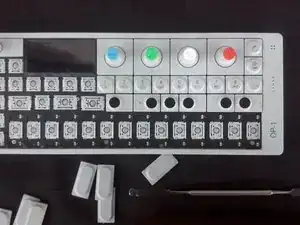

Начинайте слева и двигайтесь вправо.
Ещё раз убедитесь, что вы отмечаете правильную точку вставки.

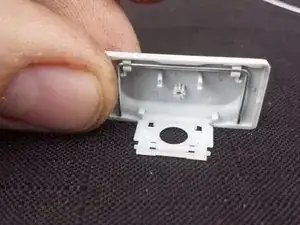

Также учтите, что иногда ножничный держатель может отщёлкнуться от основы клавиатуры, но не переживайте — его легко вставить обратно.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
