Замена платы разъёмов Teenage Engineering OP-1

Используйте это руководство для замены платы разъёмов OP-1, включающей микрофон, вход/выход линейного уровня и USB-порт.

Шаг 1

Откройте заднюю панель, подцепив боковую часть панелей лопаткой. Будьте осторожны, чтобы не повредить покрытие OP-1.

Поднимите и снимите заднюю панель. Плата разъёмов окажется видна.

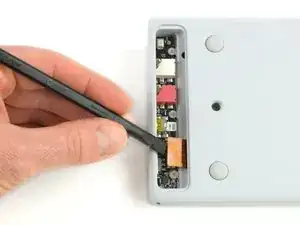

Отключите гибкий разъём, приподняв его лопаткой.

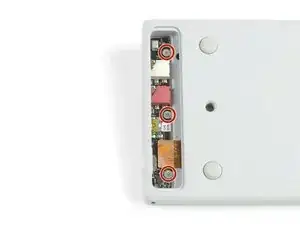

Выверните три винта с крестовой шлицей. Не потеряйте шайбу под нижним винтом.

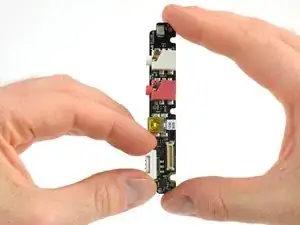

Извлеките плату разъёмов.

Убедитесь, что сохраняете чёрную резиновую прокладку под платой.

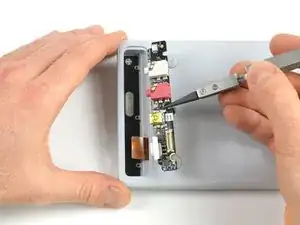

Не забудьте крышку выключателя питания.

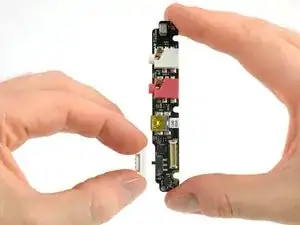

Снимите её с старой платы и перенесите на новую плату.

Для сборки устройства снова выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
