Ремонт усилителя звука

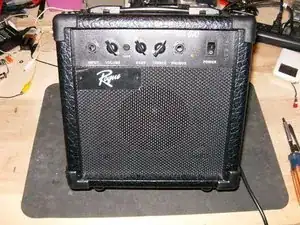

Вот усилитель во всей своей миниатюрной красе. Общие размеры — 9 1/2 дюйма × 9 5/8 дюйма и глубина 6 дюймов. Все органы управления расположены на передней панели.

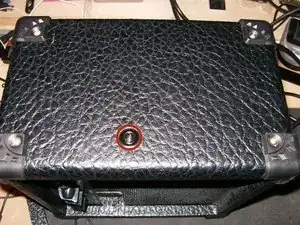

Снимите 4 винта с крестовой шлицем на задней панели.

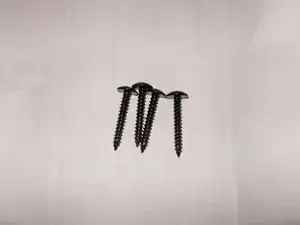

Вот эти 4 винта #6x1"

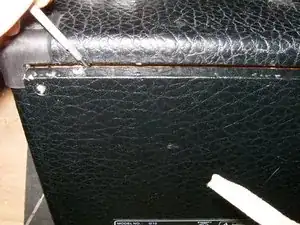

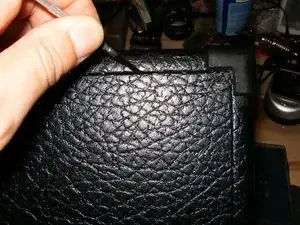

Снимите заднюю панель. Используйте маленькую отвертку или другой инструмент, чтобы освободить её из паза.

Проверяйте по периметру, так как панель сидит в пазе довольно плотно.

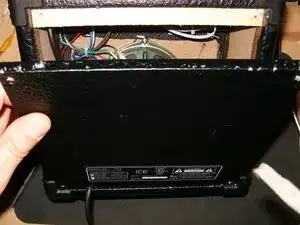

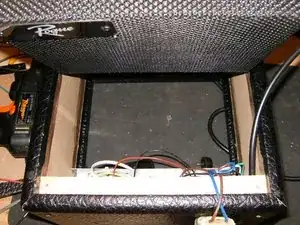

Когда панель выйдет из паза, опустите её и полностью извлеките из усилителя.

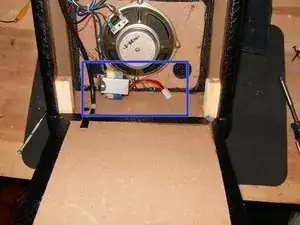

Что-то здесь выглядит не совсем правильно :-)

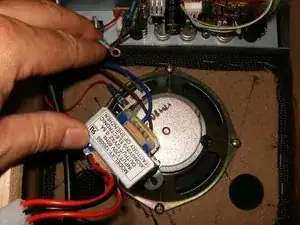

трансформатор должен быть закреплён на плате, а не лежать внутри корпуса.

Ищу место для его крепления.

Крупный план платы панели управления.

Крепление для трансформатора

Незанятый разъём

Предохранитель

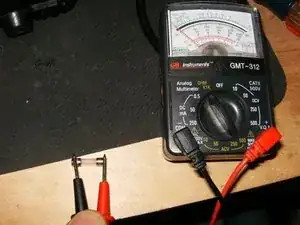

Прежде всего проверьте предохранитель на целостность. этот сгорел.

Замените предохранитель. Подключите силовой кабель трансформатора к плате.

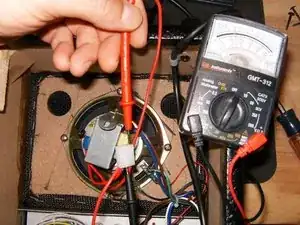

Поскольку усилитель не включался, проверьте выходное напряжение трансформатора. Оно показывает 12 В постоянного тока. Подключите его и поверните усилитель лицевой стороной вперёд.

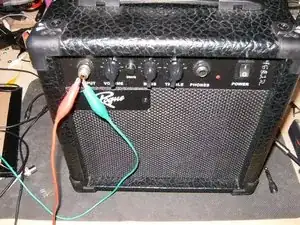

Усилитель использует входной и выходной разъёмы 6,3 мм. Подайте звуковой сигнал на вход. Если звука по-прежнему нет, пора углубиться в проверку.

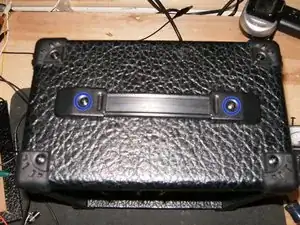

Снимите два винта с крестовой шлицем крепления рукоятки переноски.

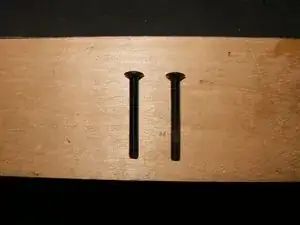

Это винты 3 мм × 40 мм

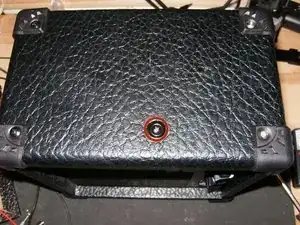

Снимите винт с крестовой шлицем с правой стороны усилителя

Снимите винт с крестовой шлицем с левой стороны усилителя.

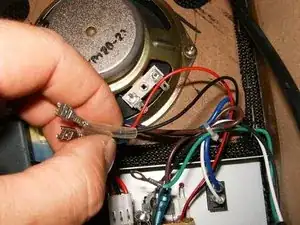

Отключите провода динамика.

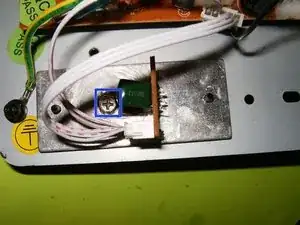

Снимите винт с крестовой шлицем, удерживающий кронштейн силового кабеля.

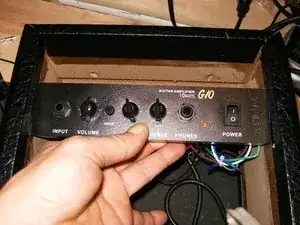

Снимите переднюю панель вместе с прикреплённым динамиком.

Просто выньте её под углом назад из корпуса усилителя.

Теперь можно снять плату панели управления с прикреплённой платой.

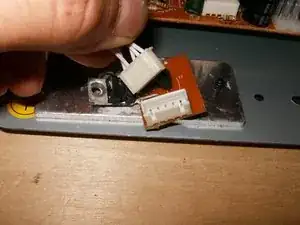

Ещё одна странность — расположение интегрального усилителя мощности.

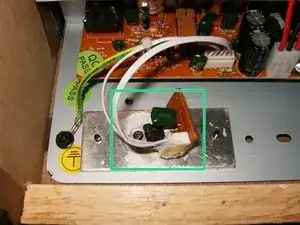

Следы теплопроводящей пасты показали, что плата была рыхло закреплена и микросхема не прилегала к радиатору.

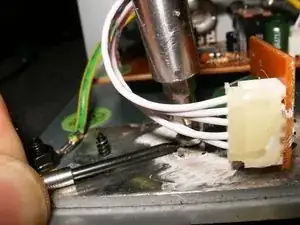

Резьба в радиаторе частично сорвана. Используйте маленькую ювелирную отвёртку, чтобы поддеть винт, одновременно используя крестовую отвёртку #2 для его выкручивания.

Отсоедините разъём от платы.

Снимите печатную плату с интегральной схемой с панели. Микросхема явно повреждена, вероятно из-за перегрева.

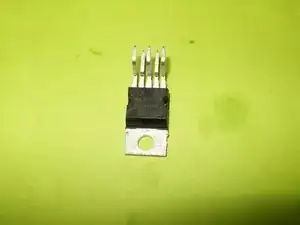

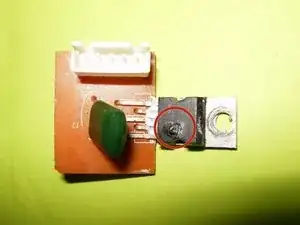

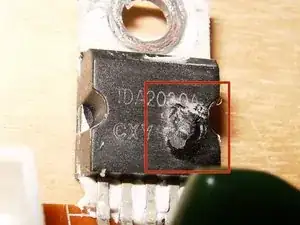

Крупный план повреждённой микросхемы. Это TDA2030A — 18 Вт hi‑fi усилитель / 35 Вт аудиодрайвер.

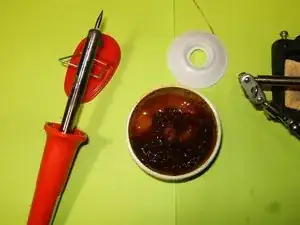

Это инструменты, необходимые для замены микросхемы: паяльник 15 Вт, флюс и оплётка для выпайки.

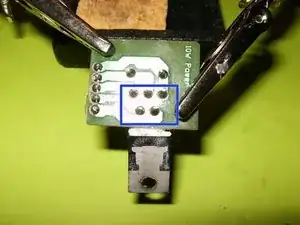

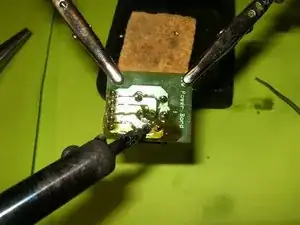

Это пять контактов, которые нужно выпаять. Нанесите немного флюса на оплётку и нагрейте припой паяльником.

Удалите повреждённую микросхему.

Вставьте здесь полезную информацию.

Вот заменённая микросхема.

Установите микросхему правильно на плату.

Припаяйте её на место.

Нанесите тонкий слой теплопроводящей пасты на заднюю часть микросхемы. Закрепите её на радиаторе самонарезающим винтом.

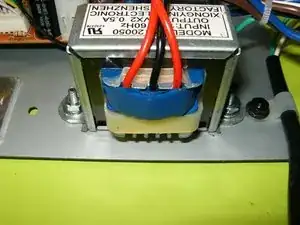

Также сейчас хорошее время правильно закрепить трансформатор. Я использовал машинные винты M3x15 мм.

После этих ремонтов осталось только собрать усилитель обратно. В моём случае усилитель заработал после замены TDA2030A.
