Замена гибкого кабеля Teenage Engineering OP-1

Чтобы добраться до винтов под клавиатурой, необходимо снять несколько клавиш. Можно использовать лопаточку для разборки или медиатор для открывания. На первой фотографии показано, как должно выглядеть устройство с снятыми всеми необходимыми клавишами (всего 12).

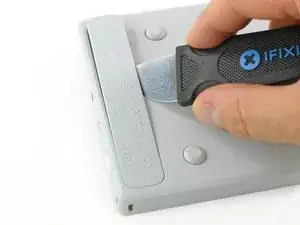

Четыре более длинных клавиши с фингерборда снимаются, поддевая их с левой стороны.

Восемь меньших клавиш нужно поддеть снизу и отжать наверх.

Механизм «ножниц» восьми маленьких клавиш перекрывает расположенные под ним винты.

Снова используя лопаточку или медиатор, эти механизмы легко отсоединяются щелчком.

При сборке убедитесь, что они установлены правильной стороной вверх.

Отверткой Phillips #00 ослабьте эти 12 винтов.

Затем просто снимите четыре поворотных ручки и регулятор громкости.

Теперь можно слегка приподнять клавиатуру и отвести её в сторону.

Разблокируйте гибкие кабели, нажав на по два черных фиксатора по обеим сторонам каждого разъема.

Теперь вы можете вытащить гибкие кабели и полностью снять клавиатуру.

Откройте разъем кабеля дисплея, поддев защёлку лопаточкой из пластика и откинув её вверх.

Дисплей удерживается лёгким клеем. Лопаточка поможет аккуратно его освободить.

Теперь можно отключить кабель и извлечь весь дисплей.

Отключите разъём батареи от платы DSP.

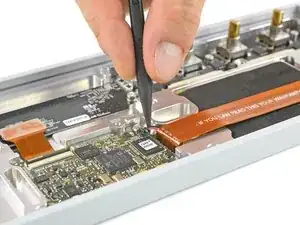

Выкрутите два винта Phillips #00, удерживающие плату.

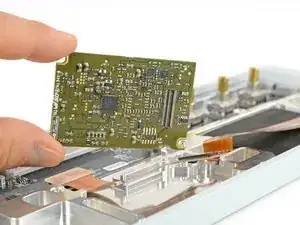

Аккуратно приподнимите плату DSP, чтобы получить доступ к разъёму гибкого кабеля под ней.

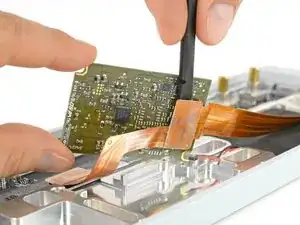

Отключите гибкий кабель с помощью лопаточки и снимите плату DSP.

Переверните OP-1, чтобы открыть заднюю панель и получить доступ к плате разъёмов.

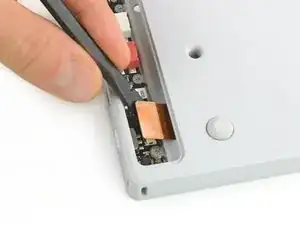

Отключите гибкий кабель от платы разъёмов.

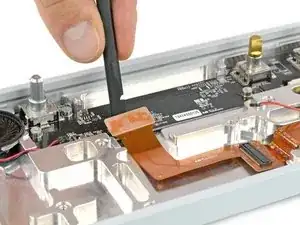

Возвращаясь к передней части, вы можете отключить гибкий кабель от платы интерфейса.

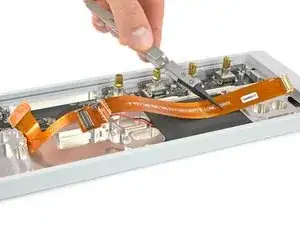

Теперь гибкий кабель свободен и его можно полностью извлечь.
