Замена дисплея Teenage Engineering OP-1

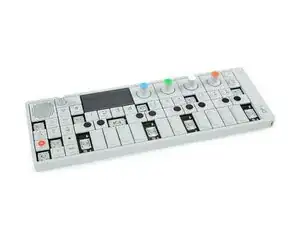

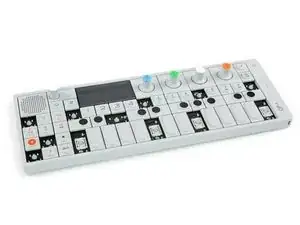

Чтобы добраться до винтов под клавиатурой, необходимо снять несколько клавиш. Для этого можно использовать либо инструмент для открытия, либо лопатку. На первом изображении показано, как это должно выглядеть с снятыми всеми необходимыми клавишами (всего 12).

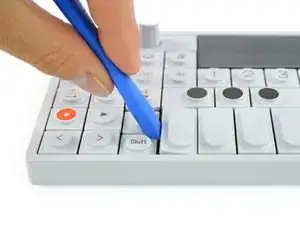

Четыре более длинные клавиши на клавиатуре нужно снимать с левой стороны.

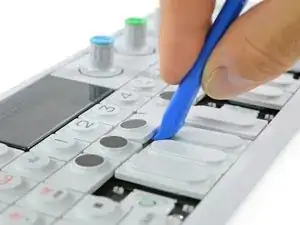

Восемь меньших клавиш необходимо поднимать снизу вверх.

Механизм сдвижных клавиш восьми маленьких клавиш мешает доступу к подлежащим винтам.

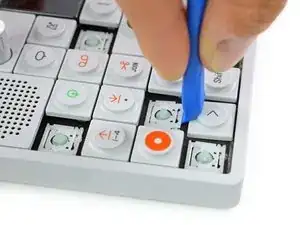

С помощью инструмента для открытия или лопатки их можно легко снять.

При сборке убедитесь, что они установлены с правильной стороной вверх.

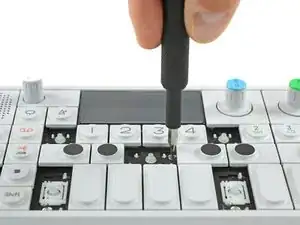

Ослабьте 12 винтов с помощью отвертки Phillips #00.

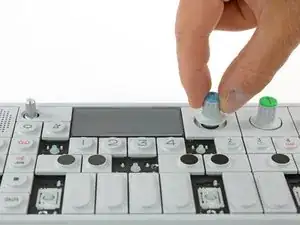

Затем просто снимите четыре поворотные ручки и ручку громкости.

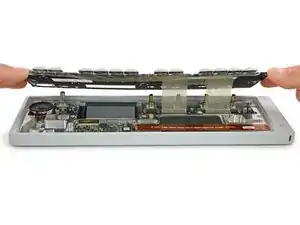

Теперь вы можете немного поднять клавиатуру и отложить ее в сторону.

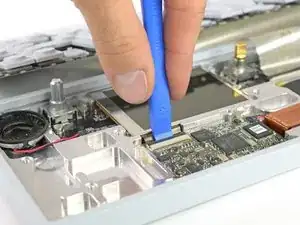

Откройте разъем кабеля дисплея, используя пластиковый инструмент для открытия, чтобы приподнять защелку вверх.

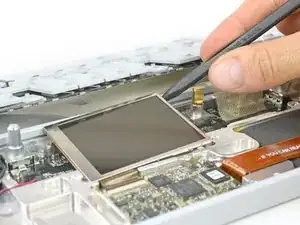

Дисплей удерживается на месте легким клеем. Лопатка поможет вам его освободить.

Теперь вы можете отключить кабель и снять весь дисплей.

После сборки вам потребуется выполнить три функциональные проверки (0, 1 и 2) из специального стартового экрана OP-1. Вы можете войти в это меню, удерживая клавишу COM при включении.
