Замена платы интерфейса (UI) Teenage Engineering OP-1

Чтобы добраться до винтов под клавиатурой, необходимо снять несколько клавиш. Вы можете использовать либо инструмент для открытия, либо медиатор для вскрытия. На первой фотографии показано, как это должно выглядеть при снятых всех необходимых клавишах (всего 12).

Четыре более длинные клавиши с фингерборда следует снимать, поддевая их с левой стороны.

Восемь более мелких клавиш нужно поддевать снизу вверх.

Механизм «ножницы» у восьми маленьких клавиш препятствует доступу к расположенным под ним винтам.

Снова используя инструмент для вскрытия или медиатор, их можно легко отщелкнуть.

При сборке убедитесь, что устанавливаете их с правильной стороны, обращённой вверх.

Ослабьте эти 12 винтов крестовой отверткой Phillips #00.

Затем снимите четыре поворотные ручки и регулятор громкости.

Теперь можно слегка приподнять клавиатуру и отвести её назад.

Разблокируйте гибкие шлейфы, нажав на два чёрных защёлкивающих язычка по обеим сторонам каждого разъёма.

Теперь вы можете вынуть гибкие шлейфы и полностью снять клавиатуру.

При установке новой клавиатуры убедитесь, что сняли защитную плёнку под экраном.

В OP-1 есть режим тестирования функций. Войдите в него, удерживая кнопку «COM» при включении питания, затем выберите тест функций (2). Нет необходимости проходить все тесты — можно выключить устройство после теста клавиатуры.

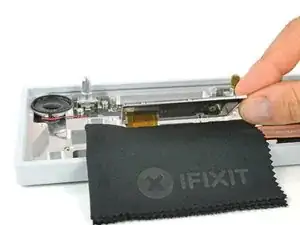

Экран удерживается лёгким клеевым слоем. Лопатка поможет вам его освободить.

Будьте осторожны, так как гибкий шлейф всё ещё подключён.

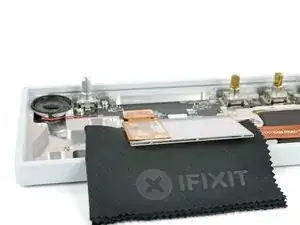

Убедитесь, что экран не будет повреждён, когда вы перевернёте его лицевой стороной вверх, чтобы получить доступ к плате интерфейса.

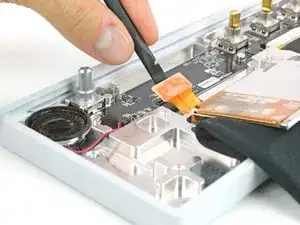

Отключите DSP-шлейф от платы интерфейса.

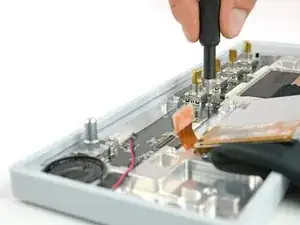

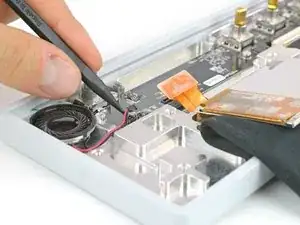

Отключите кабель динамика от платы интерфейса.

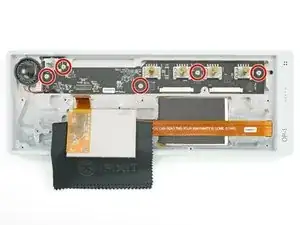

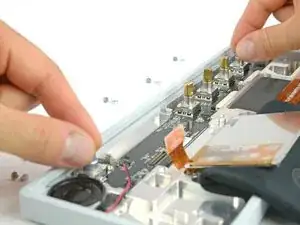

Используйте крестовую отвертку Phillips #00, чтобы вынуть пять винтов с платы интерфейса.

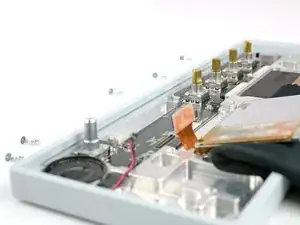

К каждому винту прилагается толстая шайба для крепления платы. Не потеряйте их.

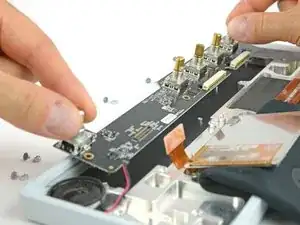

Теперь плату интерфейса можно вынуть. Возьмите её за ручки и начните поднимать с правой стороны, выводя наполовину.

Слева динамик и его кабель могут мешать выниманию. Просто сдвиньте плату по диагонали вправо, чтобы вынуть полностью.

Убедитесь, что чёрная пластиковая прокладка под платой осталось на месте.

После сборки вы захотите проверить плату с помощью внутренней тестовой функции. Войдите в неё, удерживая кнопку «COM» при включении, затем выберите тест функций (0).
