Замена пластиковых кнопок функциональных клавиш Teenage Engineering OP-Z

Разблокируйте четыре резиновые ножки, повернув их на 90° против часовой стрелки большим или указательным пальцем.

На каждой ножке есть маленькая метка, направленная к нижнему краю OP-Z. После поворота они должны смотреть в сторону короткого края, где находится переключатель питания.

При повторном переворачивании OP-Z нижняя крышка должна отвалиться сама (благодаря гравитации).

Если нижняя крышка не снимается, убедитесь, что каждая ножка повернута правильно, и осторожно потяните за одну из них.

Снимите нижнюю крышку вместе с резиновыми ножками.

Используйте ноготь или лопатку, чтобы приподнять батарею с правой стороны в месте выреза.

Удалите батарею.

При установке новой батареи убедитесь, что сначала вставлена контактная сторона.

Используйте палец или лопатку, чтобы нажать вверх на маленькую защёлку в нижней части модуля.

Поднимите модуль вверх и выведите его сначала из углубления снизу.

Удалите модуль.

При установке другого модуля убедитесь, что сначала вы вставляете выходы. Затем нажмите вниз на нижнюю часть, чтобы защёлка зафиксировалась.

Удалите пять винтов Torx T4.

Вставьте лопатку в вырез модуля расширения, чтобы приподнять среднюю рамку.

Будьте осторожны, не повредите гибкий кабель шины, находящийся под ней.

Пока не снимайте среднюю рамку. Она всё ещё подключена к остальной части OP-Z.

Переверните среднюю рамку, чтобы получить доступ к разъёму гибкого кабеля снизу.

Используйте плоский конец лопатки, чтобы отключить гибкий кабель от передней панели.

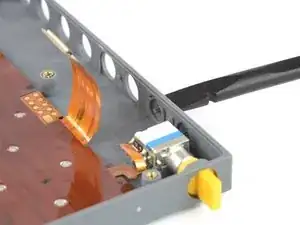

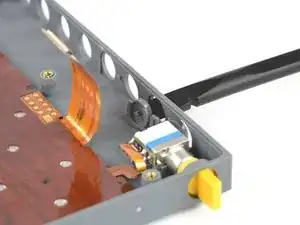

Используйте лопатку, чтобы сдвинуть первый набор функциональных кнопок внутрь.

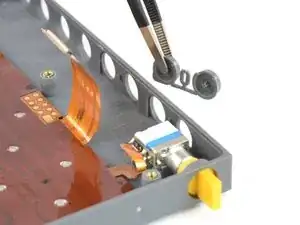

Снимите первый набор функциональных кнопок.

В этой паре между кнопками расположен круглый направляющий штифт, а на одной из кнопок есть точечная метка.

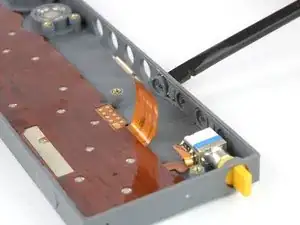

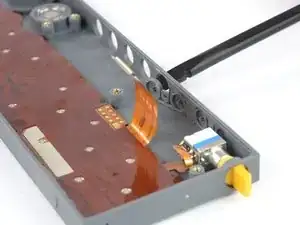

Используйте лопатку, чтобы сдвинуть второй набор функциональных кнопок внутрь.

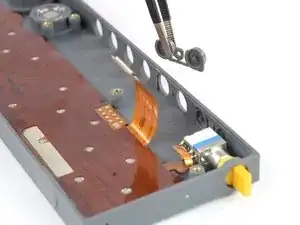

Снимите второй набор функциональных кнопок.

В этой паре между кнопками расположен овальный направляющий штифт, а на одной из кнопок есть прямая метка.
