Замена клавиатуры Teenage Engineering OP-1

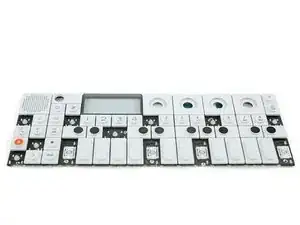

Чтобы добраться до винтов под клавиатурой, вам нужно снять несколько клавиш. Вы можете использовать либо инструмент для открытия, либо пластинку. На первом изображении показано, как это должно выглядеть без всех необходимых клавиш (всего 12).

Четыре длинные клавиши с клавиатуры нужно снимать с левой стороны.

Восемь меньших клавиш нужно поддеть снизу вверх.

Механизм ножниц восьми маленьких клавиш препятствует доступу к винтам.

С помощью инструмента для открытия или пластинки их можно легко снять.

При сборке убедитесь, что они установлены правильной стороной вверх.

Ослабьте 12 винтов с помощью отвертки Philips #00.

Затем просто снимите четыре поворотных ручки и ручку громкости.

Теперь вы сможете немного приподнять клавиатуру и убрать её обратно.

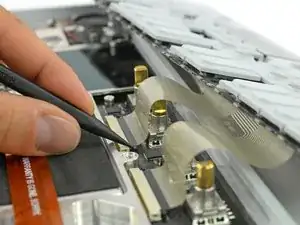

Разблокируйте гибкие кабели, нажав на две черные защелки с обеих сторон каждого разъема.

Теперь вы можете вытащить гибкие кабели и полностью снять клавиатуру.

При установке новой клавиатуры убедитесь, что вы сняли защитную пленку под экраном.

У OP-1 есть режим для тестирования определенных функций. Вы можете войти в него, удерживая кнопку "COM" при включении, затем выберите тест функции (2). Вам не нужно проходить каждый тест, и вы можете выключить питание после теста клавиатуры.
