Замена аккумулятора Teenage Engineering OP-1

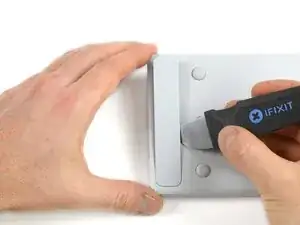

Откройте заднюю панель, используя Джимми с боку панели. Будьте осторожны, чтобы не повредить покрытие OP-1.

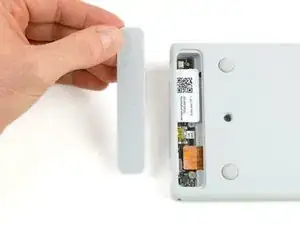

Поднимите заднюю панель и снимите ее. Обнажается плата разъема.

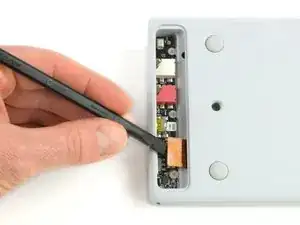

Отсоедините гибкий разъем, приподняв его с помощью лопатки.

Чтобы добраться до винтов под клавиатурой, вам нужно снять некоторые клавиши. Вы можете использовать либо открывающее устройство, либо открывающую лопатку. На первой картинке показано, как это должно выглядеть с снятыми всеми необходимыми клавишами (всего 12).

Четыре длинные клавиши с клавиатуры необходимо снимать с левой стороны.

Восемь мелких клавиш нужно поддеть снизу вверх.

Механизм ножниц восьми мелких клавиш мешает доступу к находящимся под ними винтам.

Используя снова открывающее устройство или открывающую лопатку, их можно легко снять.

При сборке убедитесь, что они установлены с правильной стороной вверх.

Ослабьте 12 винтов с помощью отвертки Phillips #00.

Затем просто выньте четыре поворотные ручки и ручку громкости.

Теперь можно немного приподнять клавиатуру и отложить ее в сторону.

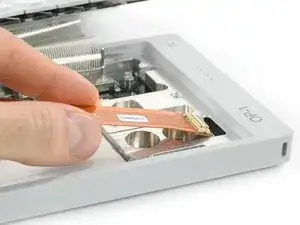

Осторожно извлеките соединительный кабель из платы разъема и отогните его в сторону.

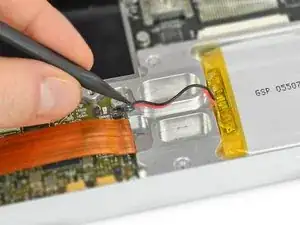

Отсоедините аккумулятор с помощью лопатки. Разъем нужно приподнять, а не тянуть вбок.

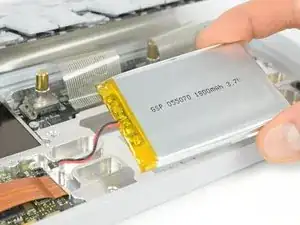

Теперь вы можете вытащить аккумулятор, который приклеен двусторонним скотчем.
