Замена датчиков Fender Starcaster

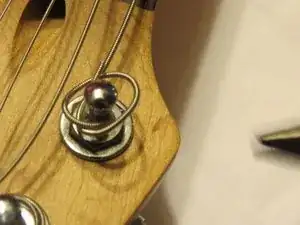

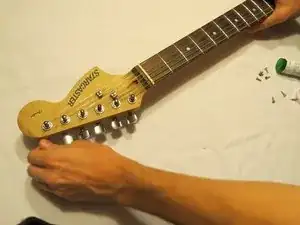

Начните с ослабления струн. Для этого поверните колок до тех пор, пока струна не потеряет натяжение.

Повторите это для всех шести струн на гитаре.

Остерегайтесь концов струн. Они могут быть острыми и проткнуть кожу.

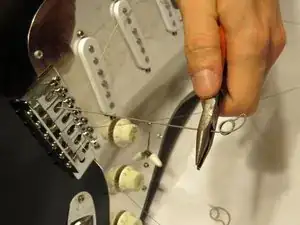

Возможно потребуется использовать плоскогубцы, чтобы снять концы струн с колка.

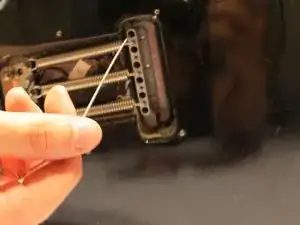

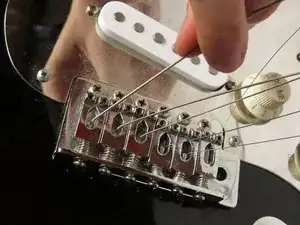

После снятия струн с колков протяните струны через бридж и выведите их из задней части гитары.

Если витки на концах струн мешают, используйте кусачки, чтобы отрезать их. Это позволит тяжёлым струнам легче пройти через бридж.

Хотя для снятия пикгарда не обязательно снимать ручки потенциометров, гораздо удобнее снять их, пока пикгард прикреплён к гитаре.

Ручки снимаются простым подтягиванием вверх. Следите, чтобы не применять слишком большую силу, так как старые детали могут сначала казаться застрявшими — не ломайте пикгард, ручку или потенциометр.

Как и с ручками, колпачок переключателя можно снять до снятия пикгарда.

Плотно удерживайте колпачок и тяните вверх, чтобы снять его с переключателя. Учтите, что переключатель может пошевелиться — действуйте осторожно, чтобы не сломать его.

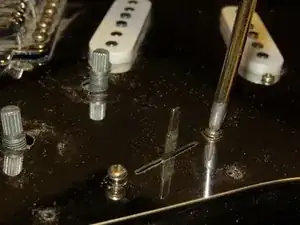

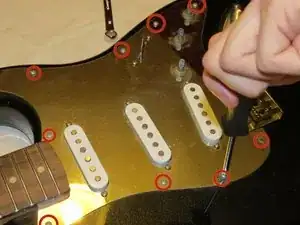

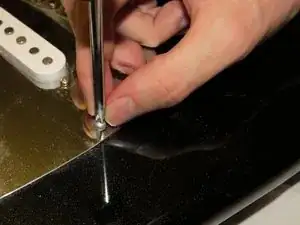

После снятия колпачка и ручек можно начать отвинчивать винты по периметру пикгарда.

Не снимайте винты, которые крепят электронные компоненты.

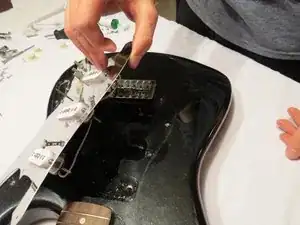

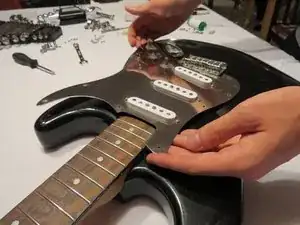

Осторожно приподнимите пикгард. После снятия винтов он должен быть свободным и легко сниматься с корпуса гитары.

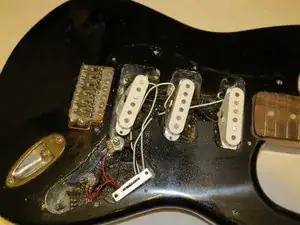

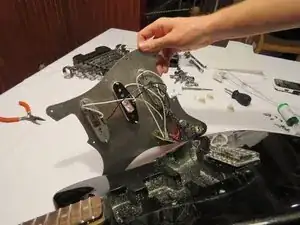

Аккуратно отведите пикгард от гитары. Обратите внимание на электронику. Есть провод, проходящий через корпус к разъёму выхода.

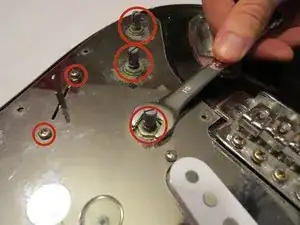

Положите пикгард обратно на корпус гитары. Возьмите ключ и ослабьте гайки вокруг стоек потенциометров.

С помощью отвёртки удалите винты, которые закрепляют переключатель селектора.

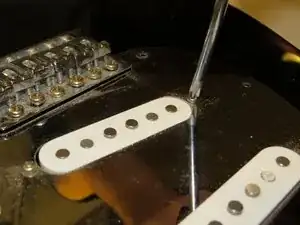

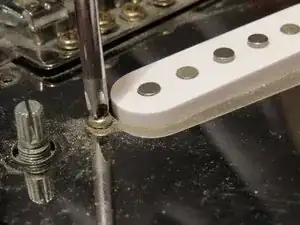

Снимите винты, крепящие датчики. Винт может не выворачиваться полностью. Когда вы почувствуете, что он освобождается, переходите к следующему винту.

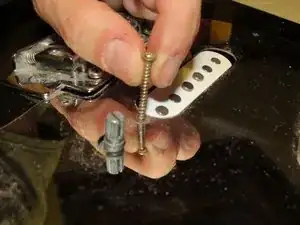

После того как оба винта ослаблены, вы можете вытащить их из пикгарда.

Повторите это для всех датчиков.

Теперь, когда электроника освобождена, вы можете снять пикгард.

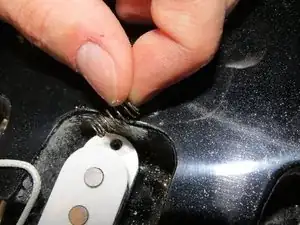

Обратите внимание на пружины удерживающих элементов датчиков. Они обеспечивают правильное расстояние датчика от струн, когда датчик прикреплён к пикгарду.

Нагрейте жало паяльника и слегка коснитесь припоя на конце провода датчика.

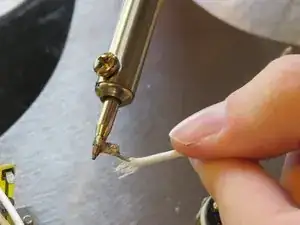

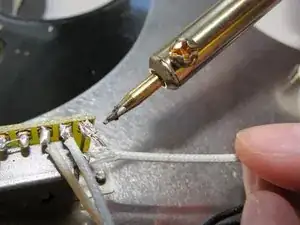

Аккуратно потяните за провод датчика, одновременно расплавляя припой.

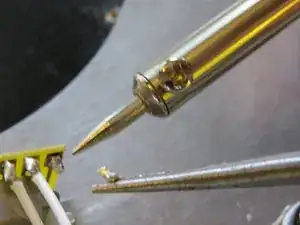

После отделения провода от переключателя удалите оставшиеся оголённые жилы из припоя плоскогубцами с тонкими губками, продолжая нагревать припой.

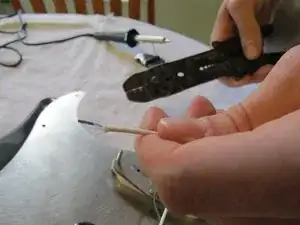

Используйте кусачки, чтобы снять примерно 1/2" изоляции с провода.

Покройте жало паяльника небольшим количеством припоя с канифолью.

Нагрейте провод и покройте оголённый провод датчика небольшим количеством припоя — это называется лужением провода.

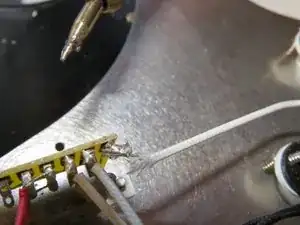

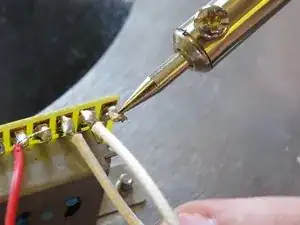

Расплавьте припой, остающийся на клемме переключателя, и быстро удалите лишний припой с клеммы. Обмотайте лужёный провод вокруг клеммы для надёжного механического соединения перед пайкой.

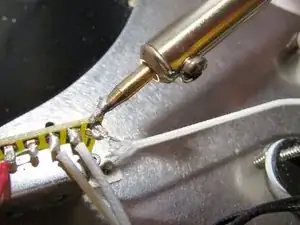

Приложите жало паяльника к проводу и клемме. Добавьте немного припоя, пока припой не расплавится и не сформует соединение вокруг провода и клеммы. Не добавляйте слишком много припоя.

Дайте паяному шву остыть и затвердеть.

Лёгким рывком проверьте прочность паяного соединения провода.

Если соединение кажется надёжным, соберите пикгард в обратном порядке.
