Замена жёсткого диска Xbox One X

Перед началом: Выключите устройство. Затем отключите все кабели от консоли.

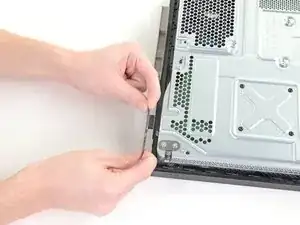

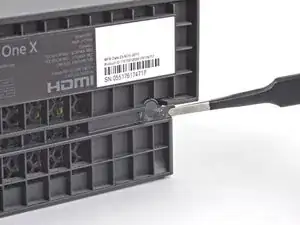

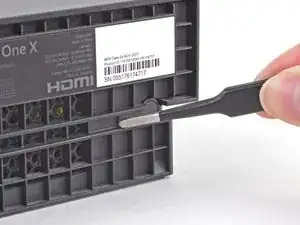

Используйте тупые пинцеты, чтобы оторвать наклейку, закрывающую винт с правой стороны на задней части консоли.

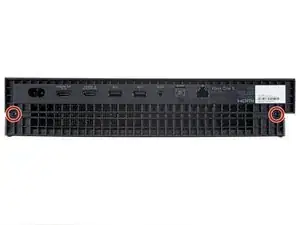

Используйте отвертку Torx T10, чтобы открутить два винта длиной 12.6 мм, расположенных на задней панели консоли.

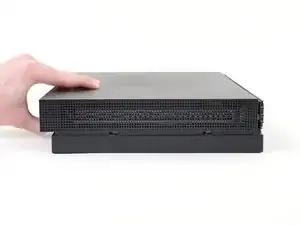

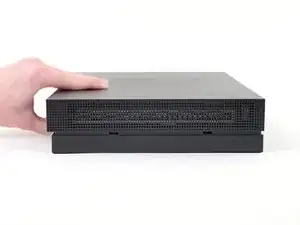

Поверните консоль на 90 градусов.

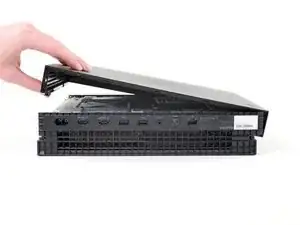

Потяните переднюю часть верхнего пластикового корпуса горизонтально в сторону передней панели консоли, пока она не упрётся. Это выдвинет защёлки из пазов верхнего пластикового корпуса.

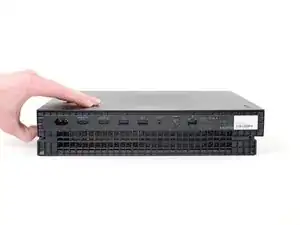

Поверните консоль на 90 градусов так, чтобы задняя часть была обращена к вам.

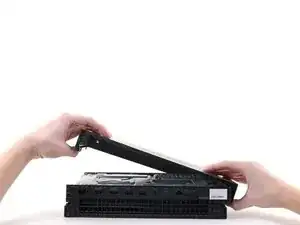

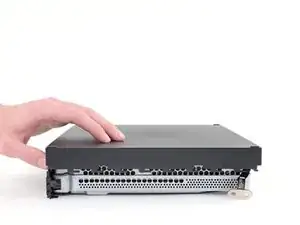

Поднимите левую сторону верхнего пластикового корпуса (смотря сзади консоли), остановитесь, когда она больше не будет подниматься.

Продолжая удерживать левую сторону верхнего пластикового корпуса, нажмите вверх на правую сторону, чтобы вывести из пути правый винтовой выступ.

Если нажатие на корпус не помогает, попробуйте двигать его в разные направления, пока он не сможет открыться.

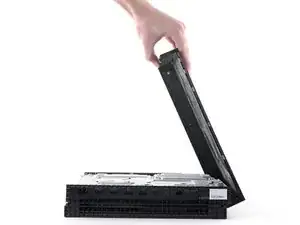

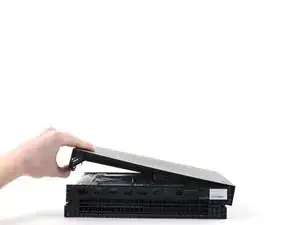

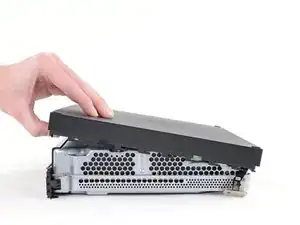

Поверните верхний пластиковый корпус на 75 градусов.

Опустите верхний пластиковый корпус вниз и отведите его от консоли, чтобы полностью снять.

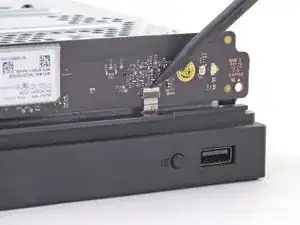

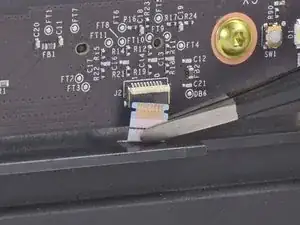

Используйте заострённый конец лопатки, инструмент для вскрытия или ноготь, чтобы опустить маленькую шарнирную фиксирующую планку на ленточном кабеле ZIF-разъёма на передней плате.

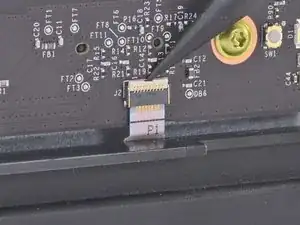

Используйте тупые пинцеты, чтобы вытащить ленточный кабель вниз из разъёма.

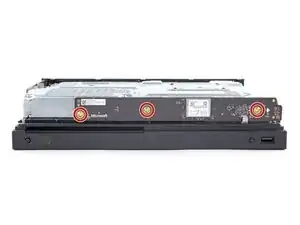

Используйте отвертку Torx T8, чтобы открутить три винта длиной 13.3 мм, фиксирующие переднюю плату к верхнему металлическому корпусу.

Вытащите переднюю плату прямо наружу от верхнего металлического корпуса и отложите в сторону.

Держите плату по обеим сторонам места её подключения, чтобы не сгибать и не повредить её.

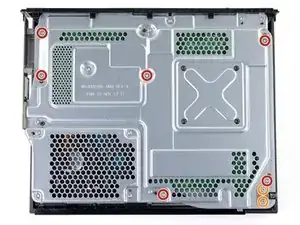

Используйте отвертку Torx T10, чтобы открутить шесть винтов длиной 47.7 мм, фиксирующих верхний металлический корпус к нижнему пластиковому корпусу.

Используйте отвертку Torx T8, чтобы открутить два винта длиной 7.5 мм, фиксирующих защёлкивающийся коннектор к верхнему металлическому корпусу.

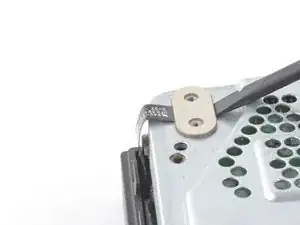

Вставьте плоский конец лопатки под защёлкивающийся коннектор с противоположной стороны от ленточного кабеля.

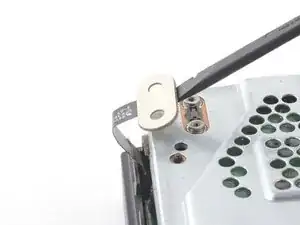

С помощью лопатки приподнимите защёлкивающийся коннектор вверх и отведите от верхнего металлического корпуса.

Не вставляйте лопатку полностью до разъёма. Поддевание гнезда может его повредить.

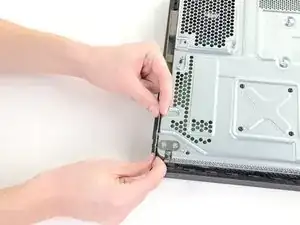

Для повторного присоединения защёлкивающихся коннекторов как этот аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При смещении коннектора контакты могут согнуться и получить непоправимые повреждения.

Переверните консоль.

Держитесь за нижний пластиковый корпус, так как он больше не прикреплён к металлическому корпусу.

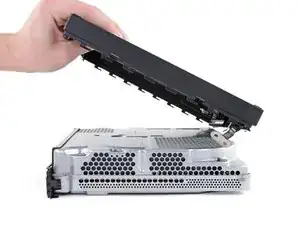

Поднимите нижний пластиковый корпус с металлического корпуса и отложите в сторону.

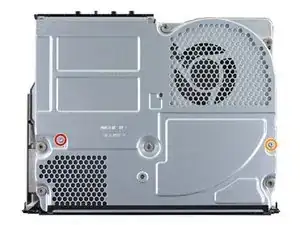

Снимите два винта Torx T10, фиксирующие нижний металлический корпус:

Один винт 7.7 мм

Один винт 11.4 мм

Поднимите нижний металлический корпус с верхнего металлического корпуса и внутренних компонентов.

Оптический привод может подняться вместе с нижним металлическим корпусом. Держите его на месте в этот момент.

Отложите нижний металлический корпус в сторону.

Переверните консоль.

Оптический привод прикреплён к материнской плате только двумя кабельными разъёмами. Держите привод при переворачивании, чтобы не повредить его.

Используйте отвертку Torx T10, чтобы открутить четыре винта длиной 11.4 мм, фиксирующие жёсткий диск к верхнему металлическому корпусу.

Переверните консоль обратно, учитывая, что дисковод ослаблен.

Поднимите дисковод вверх, чтобы металлическая защёлка освободилась от блока питания.

Переверните дисковод и поместите его на блок питания. Дисковод должен оказаться обращённым в противоположную сторону по сравнению с исходной.

Дисковод подключён к материнской плате. Избегайте сильного натяжения и сгибания кабелей, чтобы не повредить их.

Отключите групповой разъём, соединяющий жёсткий диск с материнской платой, потянув непосредственно вверх.

Отключите SATA-кабель, соединяющий жёсткий диск с материнской платой, потянув непосредственно вверх.

Поднимите узел жёсткого диска вверх и выньте его из верхнего металлического корпуса.

При перемещении жёсткого диска держите его за боковые стороны, чтобы избежать повреждений.

Переверните жёсткий диск так, чтобы пластиковый монтажный кронштейн оказался наверху.

Используйте отвертку Torx T10, чтобы открутить четыре винта длиной 8,6 мм, крепящие жёсткий диск к кронштейну.

Снимите монтажный кронштейн с жёсткого диска.

Отключите разъём жёсткого диска от самого диска, потянув параллельно его длине.
