Замена материнской платы Xbox Series S

Перед началом руководства выключите Xbox и отключите от него все кабели.

Используйте пинцет, чтобы снять две белые заглушки винтов, расположенные на нижних углах задней панели.

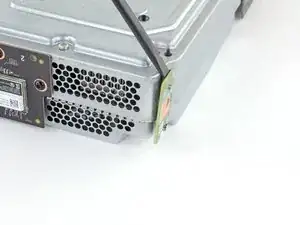

Используйте отвертку Torx T8, чтобы вывернуть два винта длиной 10 мм, фиксирующих заднюю панель к нижней панели.

В ходе ремонта отслеживайте каждый винт и возвращайте его строго на то же место, откуда он был вынут.

Сдвиньте нижнюю панель горизонтально в сторону задней части консоли до упора.

Это выдвигает защёлки из пазов на пластиковом корпусе.

Поднимите вертикально и снимите нижнюю панель с пластикового корпуса.

Используйте отвертку Torx T10, чтобы вывернуть семь винтов длиной 51 мм, крепящих шасси к пластиковому корпусу.

Расположив нижнюю часть Xbox перед собой, оттяните два нижне-задних угла пластикового корпуса друг от друга.

Пока Вы оттягиваете углы, сдвигайте заднюю панель в направлении низа устройства. Это освобождает заднюю панель от пластикового корпуса.

Задняя панель теперь должна опереться на защёлки на задней части пластикового корпуса.

Задняя панель постоянно прикреплена к алюминиевому шасси.

Не пытайтесь полностью вытащить шасси из пластикового корпуса этим способом. Вы рискуете повредить корпус.

Оттяните нижний левый угол от шасси, одновременно отводя шасси от пластикового корпуса.

Возможно, потребуется приподнять шасси, чтобы освободить его от защёлок в нижней передней части пластикового корпуса.

Снимите пластиковый корпус с шасси.

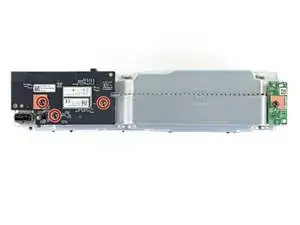

Используйте отвертку Torx T8, чтобы вывернуть три винта длиной 9,5 мм, фиксирующие плату Bluetooth вдоль длинного края шасси.

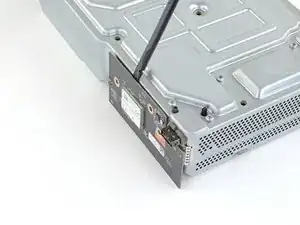

Используйте лопатку, чтобы поддеть и ослабить плату Bluetooth.

Не поддёргивайте снизу или по бокам платы Bluetooth — это может деформировать разъём.

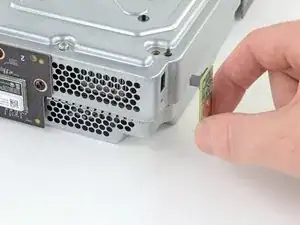

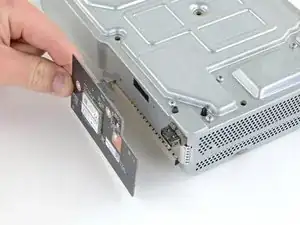

Потяните плату Bluetooth прямо наружу, чтобы отсоединить её от шасси.

Используйте отвертку Torx T8, чтобы вывернуть винт длиной 9,5 мм, фиксирующий плату кнопки питания к шасси.

Используйте лопатку, чтобы поддеть и ослабить плату кнопки питания.

Не поддёргивайте снизу платы кнопки питания — это может деформировать разъём.

Потяните плату кнопки питания прямо наружу, чтобы отсоединить её от шасси.

Используйте отвертку Torx T8, чтобы вывернуть три винта длиной 9,5 мм, фиксирующие плату Wi‑Fi к короткому краю шасси.

Используйте лопатку, чтобы поддеть и ослабить плату Wi‑Fi.

Не поддёргивайте снизу или по бокам платы Wi‑Fi — это может деформировать разъём.

Потяните плату Wi‑Fi прямо наружу, чтобы отсоединить её от шасси.

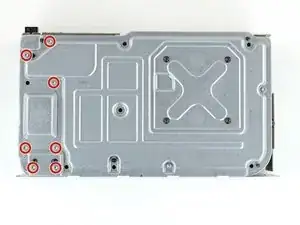

Используйте отвертку Torx T10, чтобы вывернуть семь винтов длиной 11,3 мм, фиксирующих блок питания к шасси.

Переверните устройство.

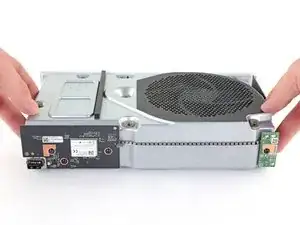

Поднимите верхнее шасси вертикально вверх, чтобы снять его.

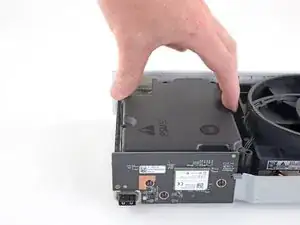

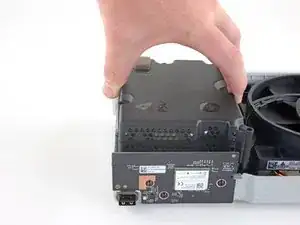

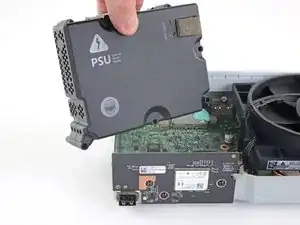

Поднимите блок питания вертикально вверх, чтобы отсоединить его от материнской платы.

Снимите блок питания.

Используйте отвертку Torx T10, чтобы вывернуть два винта длиной 11,3 мм, фиксирующих вентилятор к шасси.

Переверните устройство.

Будьте осторожны при переворачивании шасси — вентилятор теперь не закреплён.

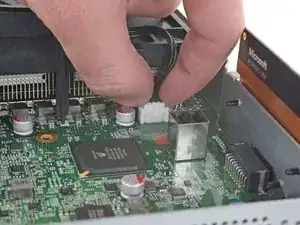

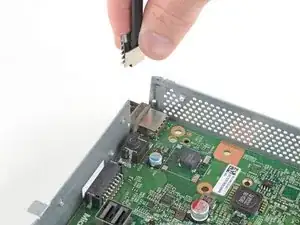

Используйте пальцы, чтобы потянуть и отсоединить разъём вентилятора от его гнезда на материнской плате.

Старайтесь не тянуть за провода при отсоединении вентилятора, чтобы не повредить разъём.

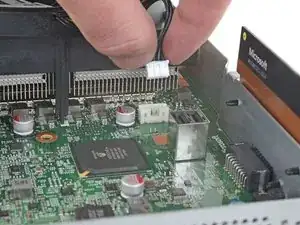

Этот разъём может быть трудно вынуть. Хороший способ — аккуратно «встряхнуть» разъём вверх и вытащить его из гнезда с помощью лопатки.

Возможно, вы сможете вынуть этот разъём, не снимая блок питания, плоскогубцами с тонкими носами.

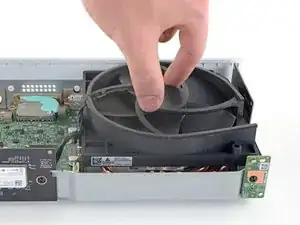

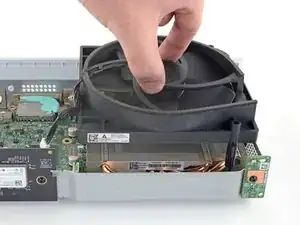

Поднимите вентилятор строго вертикально, чтобы снять его с материнской платы.

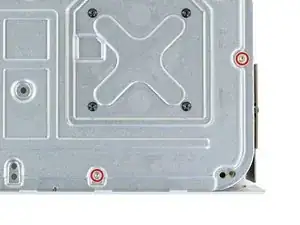

Используйте отвертку Torx T8, чтобы выкрутить четыре винта длиной 9,4 мм, крепящие материнскую плату к шасси.

Переверните устройство.

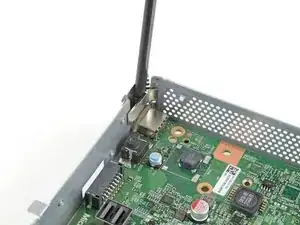

Вставьте лопатку в фиксатор, расположенный в переднем левом углу шасси.

Это откроет защёлку и облегчит её снятие.

Поднимите вертикально, чтобы снять фиксатор.

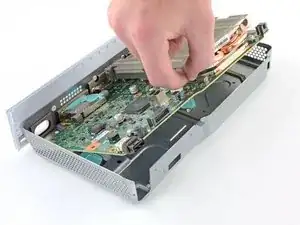

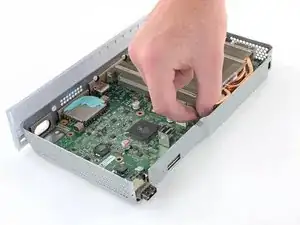

Схватите радиатор пальцами и поднимите переднюю часть материнской платы выше кромки шасси.

Потяните материнскую плату к передней части шасси, чтобы снять её.

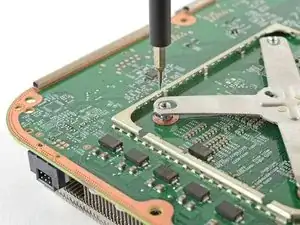

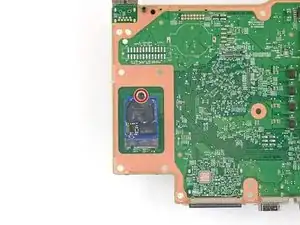

Используйте отвертку Torx T8, чтобы открутить винт длиной 5,1 мм, который фиксирует карту SSD на материнской плате.

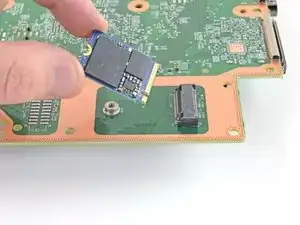

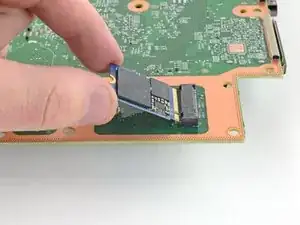

Вытяните карту SSD прямо из разъёма и удалите её с материнской платы.

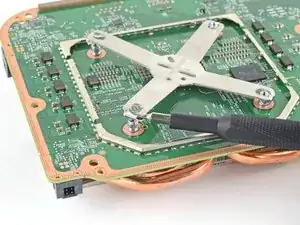

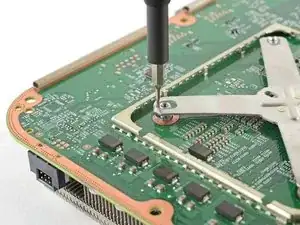

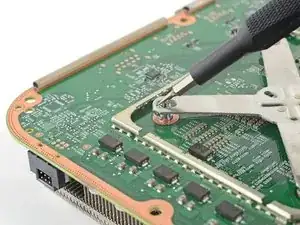

Вставьте отвёртку с плоским лезвием 1,5 мм сверху между штифтом радиатора и фиксатором «x»-образной скобы.

Подденьте скобу «x» наружу и отведите её от штифта радиатора, чтобы ослабить скобу.

Не пытайтесь полностью освободить скобу «x» с помощью этой методики.

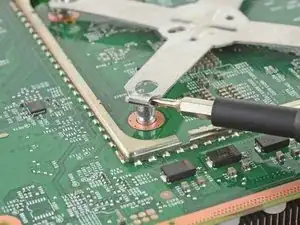

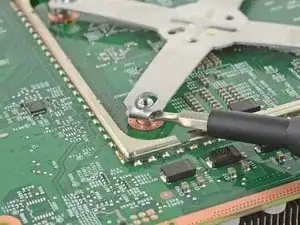

Держите лезвие отвёртки параллельно материнской плате, вставьте плоскую отвёртку сбоку между штифтом радиатора и крючком скобы «x».

Поворачивайте плоскую отвёртку по часовой стрелке, поддевая нижний край скобы «x», чтобы вывести его из паза на штифте радиатора.

Если возникают трудности, попробуйте использовать большую плоскую отвёртку.

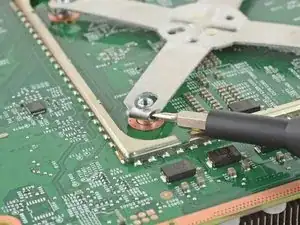

По мере поворота скоба «x» должна отщёлкнуться со штифта радиатора. Если нет — повторите предыдущий шаг перед повторной попыткой.

Продолжайте использовать ту же технику, описанную в двух предыдущих шагах, для всех штифтов радиатора, пока скоба «x» не будет отсоединена.

Снимите скобу «x».

При повторной установке скобы «x» вы сможете закрепить две–три стороны просто прижав крючки скобы к штифтам радиатора. Затем используйте плоскую отвёртку, чтобы поддеть крючки скобы поверх штифтов радиатора.

Переверните материнскую плату.

Будьте осторожны при переворачивании материнской платы — радиатор может выпасть.

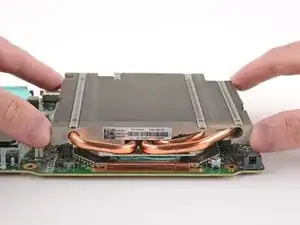

Поднимите радиатор строго вверх, чтобы снять его с материнской платы.

Одним из наиболее частых признаков перегрева консоли является засорённый радиатор. Очистите пыль и мусор между пластинами радиатора.

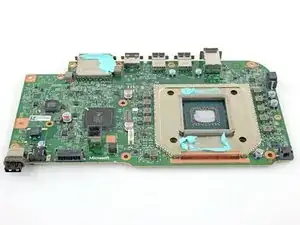

Остаётся только материнская плата.

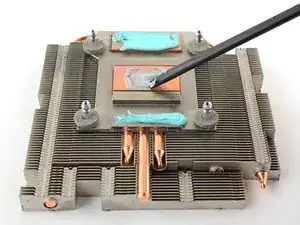

Следуйте этому руководству для более подробных инструкций по повторному нанесению теплопроводящей пасты на процессор и защитную пластину.

Поскольку обычная теплопроводящая паста не предназначена для заполнения больших зазоров между защитной пластиной и радиатором, используйте теплопроводящую пасту-герметик или вязкую теплопроводящую пасту K5 Pro вместо более толстого бирюзового заполнителя. Для APU, однако, потребуется обычная замена теплопроводящей пасты.
