Замена радиатора Xbox One X Project Scorpio Edition

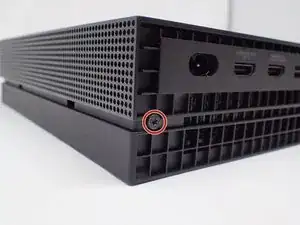

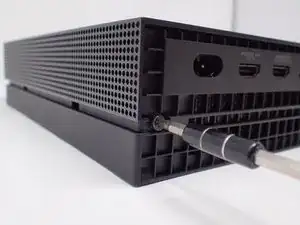

Используйте отвертку Torx T9, чтобы отвинтить винт 13 мм, который находится под и слева от входа питания.

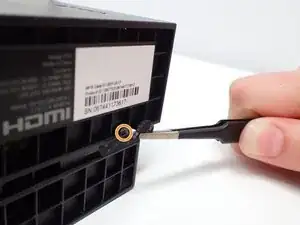

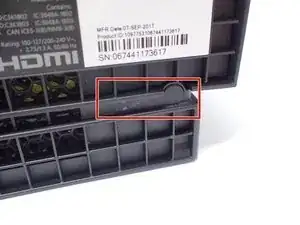

С помощью точных пинцетов удалите защёлку винта, расположенную на противоположной стороне корпуса.

Используйте отвертку Torx T9, чтобы отвинтить 13 мм винт, обнаруженный под защёлкой.

Ориентируйте корпус так, чтобы передняя часть Xbox (сторона с кнопкой питания) была обращена к вам.

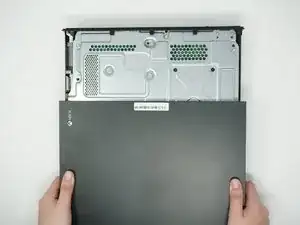

Снимите верхнюю часть корпуса, сдвинув её в вашу сторону.

Используя отвертку Torx T8, отвинтите два серебристых винта длиной 15 мм, которые крепят плату/панель к боковой внутренней металлической части корпуса.

Той же отверткой отвинтите чёрный винт длиной 9 мм, расположенный правее на той же плате/панели.

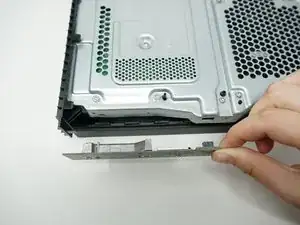

Снимите открутитеую панель с боковой стороны устройства, потянув её к себе.

Будьте осторожны с разъёмом, он хрупкий.

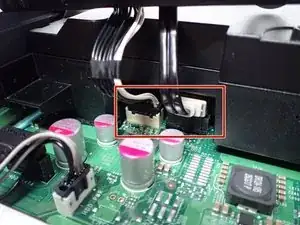

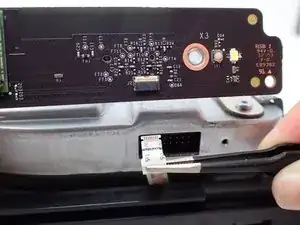

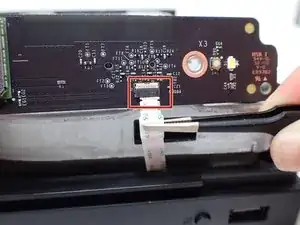

Потяните верхний край белой защёлки вниз, затем с помощью точных пинцетов извлеките белый разъём из отставшей панели.

Не выталкивайте разъём силой, он хрупкий. Может потребоваться осторожное покачивание.

Сверху устройства, в углу прямо над белым разъёмом, находится овальная крышка, удерживаемая двумя винтами.

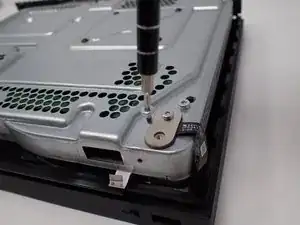

Удалите оба этих винта 7 мм с помощью отвертки Torx T9.

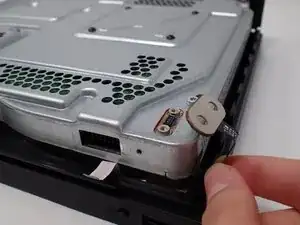

Поднимите отсоединённую крышку в сторону.

Крышка всё ещё соединена с устройством.

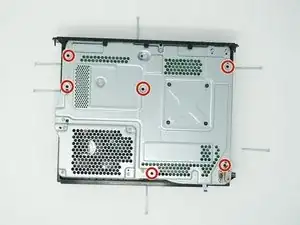

С помощью отвертки Torx T9 отвинтите шесть винтов длиной 47 мм, которые крепят нижнюю сторону внешнего корпуса.

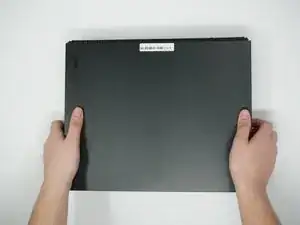

Переверните Xbox так, чтобы дно корпуса оказалось наверху.

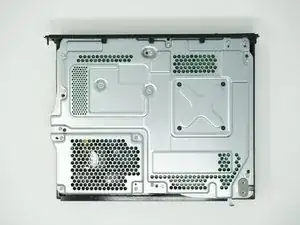

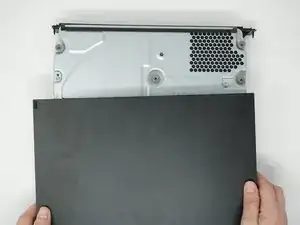

Поднимите дно корпуса вверх и от себя, чтобы снять его с консоли.

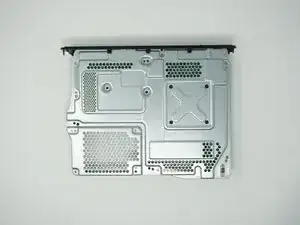

Снова переверните устройство так, чтобы верхняя часть была направлена вверх.

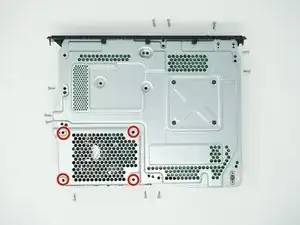

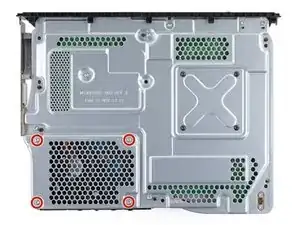

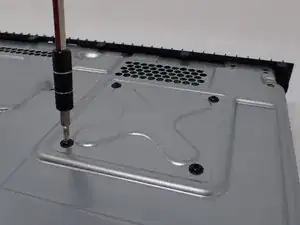

Отвинтите четыре меньших винта длиной 11 мм в левом нижнем углу металлического корпуса с помощью отвертки Torx T9.

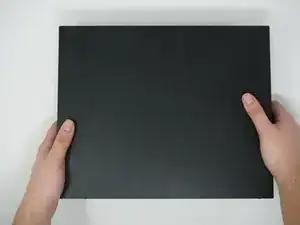

Переверните устройство снова так, чтобы дно было сверху.

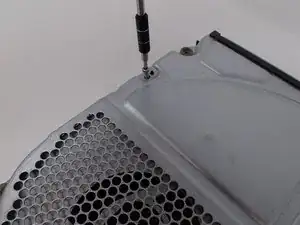

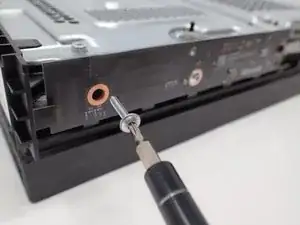

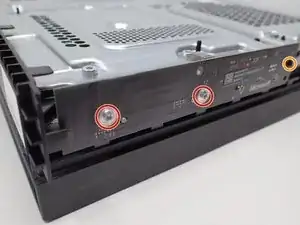

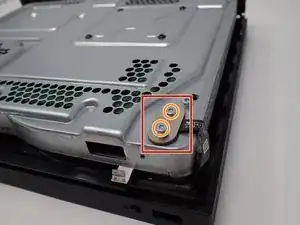

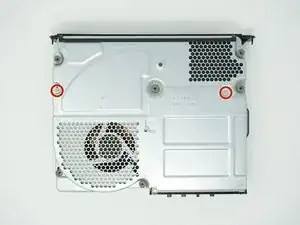

Используя отвертку Torx T10, снимите два винта, расположенные по обе стороны металлического корпуса. Один рядом с вентиляционной решёткой вентилятора, другой рядом с вентиляцией блока питания.

Левый винт — 11 мм, правый винт — 7,5 мм.

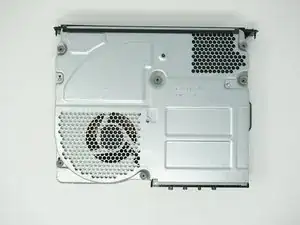

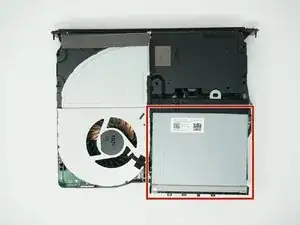

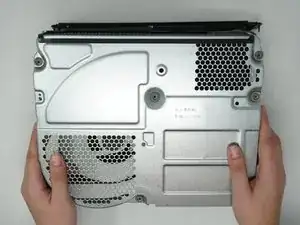

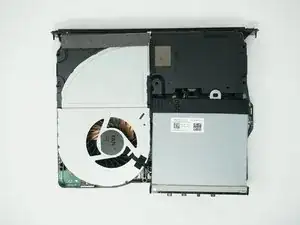

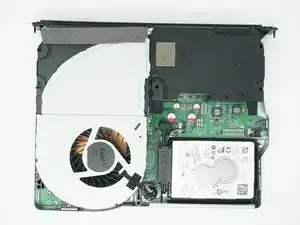

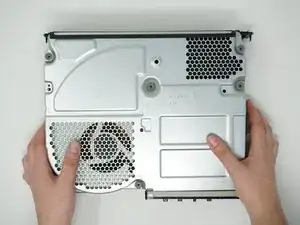

Снимите металлический кожух, потянув его вверх, чтобы открыть внутренние компоненты устройства.

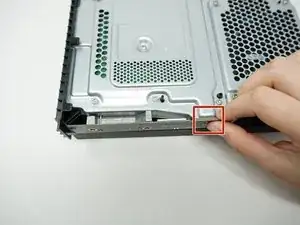

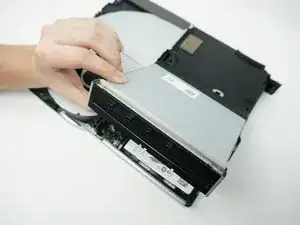

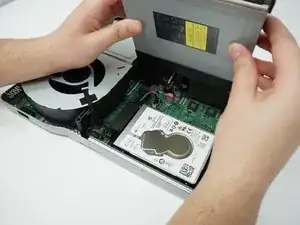

Поднимите и поверните привод BD, чтобы открыть провода, соединяющие его с материнской платой.

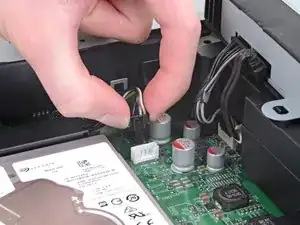

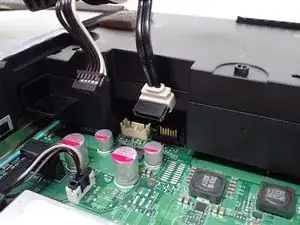

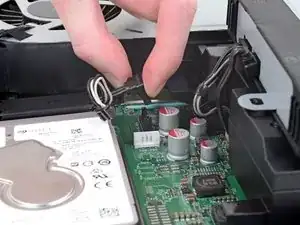

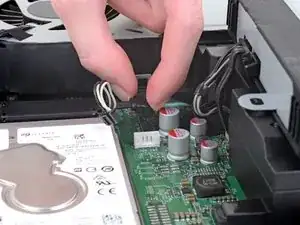

Аккуратно отсоедините двумя пальцами два набора проводов, соединяющих привод с материнской платой.

В качестве альтернативы, можно отключить провода от разъёмов со стороны привода. Это значительно проще, если блок питания ещё не снят.

Привод BD теперь полностью отделён от остальной части устройства и его можно отложить в сторону.

Переверните консоль.

Дисковый привод удерживается на материнской плате только двумя кабельными разъёмами. Держите привод при перевороте консоли, чтобы не повредить его.

Используйте отвертку Torx T10, чтобы отвинтить четыре винта 11.4 мм, фиксирующие жёсткий диск к верхнему металлическому корпусу.

Переверните консоль обратно, учитывая, что дисковый привод болтается.

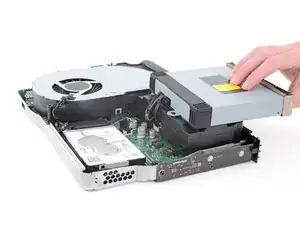

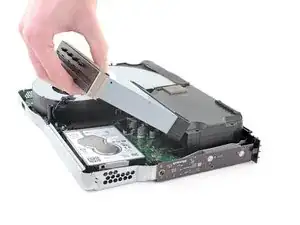

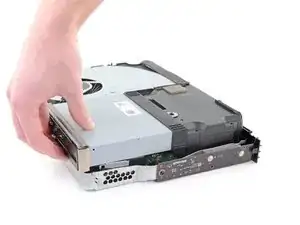

Поднимите дисковый привод вверх, чтобы его металлическая защёлка отщёлкнулась от блока питания.

Переверните дисковый привод и поместите его на блок питания. Привод должен оказаться в противоположном направлении по сравнению с начальным положением.

Дисковый привод подключён к материнской плате. Избегайте сильного натяжения и изгиба кабелей, чтобы не повредить их.

Отключите прилагаемый разъем кабеля, соединяющий жесткий диск с материнской платой, потянув непосредственно вверх.

Отключите SATA-кабель, соединяющий жесткий диск с материнской платой, потянув непосредственно вверх.

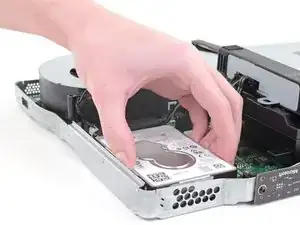

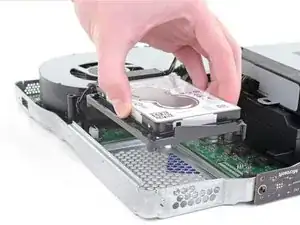

Поднимите узел жесткого диска вверх и выньте его из верхней металлической корпуса.

При перемещении жесткого диска удерживайте его за боковые стороны, чтобы избежать повреждений.

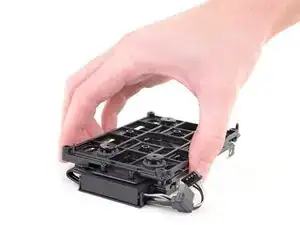

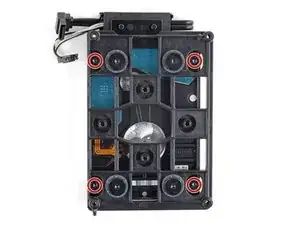

Переверните жесткий диск так, чтобы пластиковый монтажный кронштейн был обращен вверх.

Используйте отвертку Torx T10, чтобы удалить четыре винта длиной 8,6 мм, крепящие жесткий диск к монтажному кронштейну.

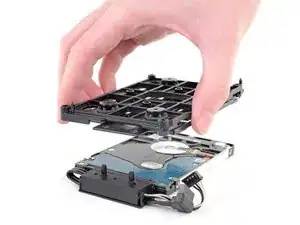

Снимите монтажный кронштейн с жесткого диска.

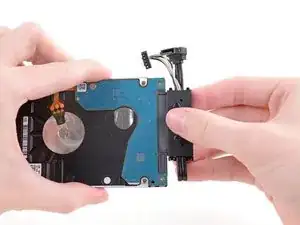

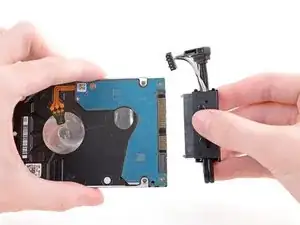

Отключите разъем жесткого диска, потянув параллельно длине диска.

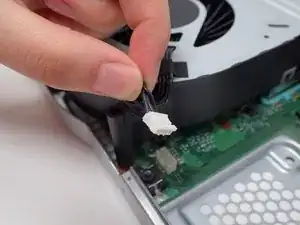

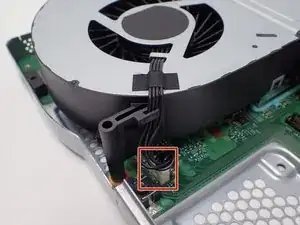

Отсоедините пластиковый проводной разъем от материнской платы.

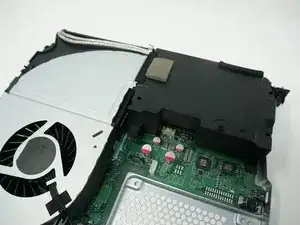

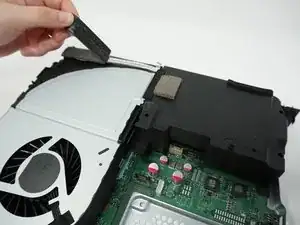

Снимите кусок поролона, аккуратно отслоив его от системы охлаждения.

После снятия поролона его клейкая основа может потерять адгезию.

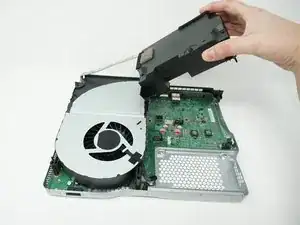

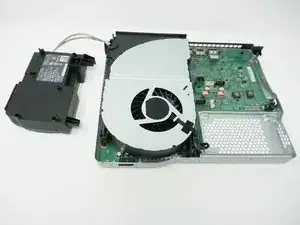

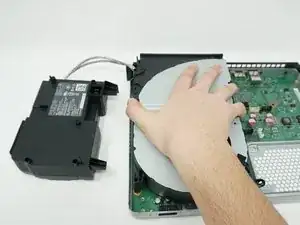

Снимите блок питания, подняв его с материнской платы, при этом оставив подключенным его кабель.

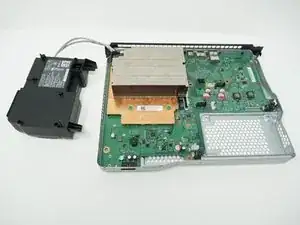

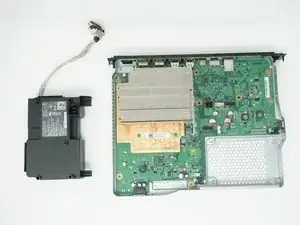

Разместите блок питания вне корпуса так, чтобы кабель больше не находился над системой охлаждения.

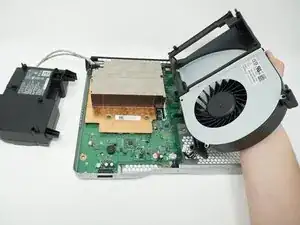

Снимите систему охлаждения, подняв её вертикально с материнской платы.

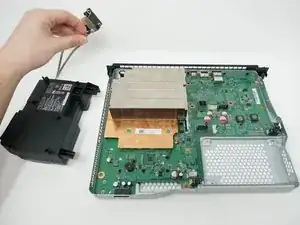

Поднимите металлическую деталь, соединенную с кабелем, и выньте её из корпуса.

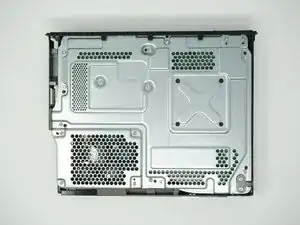

Переверните устройство так, чтобы нижняя часть металлического корпуса была обращена вверх.

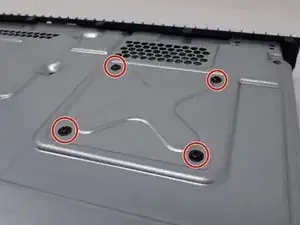

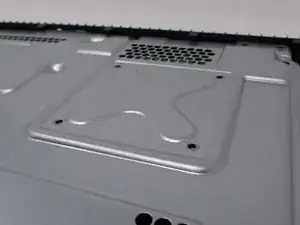

С помощью отвертки Torx T9 удалите четыре винта длиной 9 мм, которые удерживают радиатор на внешнем металлическом корпусе.

Снова переверните устройство так, чтобы металлический корпус оказался внизу.

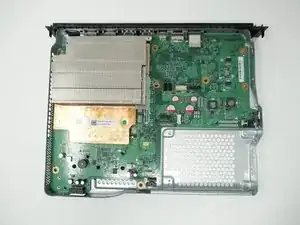

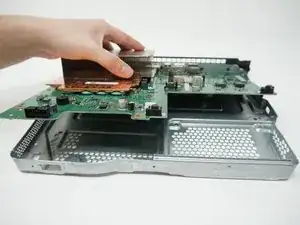

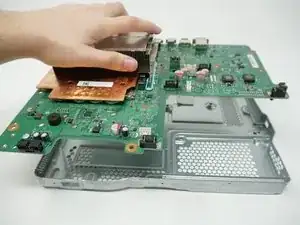

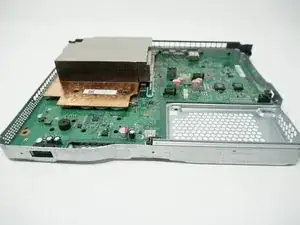

Вертикально поднимите материнскую плату, чтобы вынуть её из корпуса.

Переверните материнскую плату.

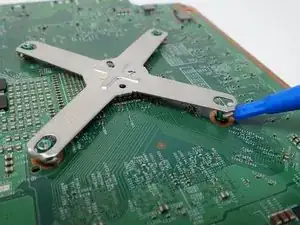

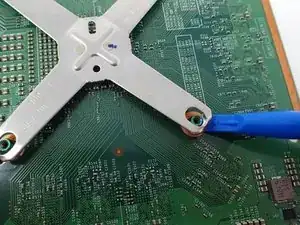

Используя пластиковый инструмент для вскрытия, подденьте углы X-образной металлической детали, чтобы они поочередно отсоединились от материнской платы.

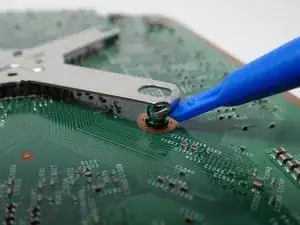

Подденьте каждый металлический угол медленно, чтобы не повредить материнскую плату.

Не рекомендуется использовать отвертки или другие металлические инструменты, не предназначенные для поддевания. Используйте инструмент для вскрытия или лопаточку.

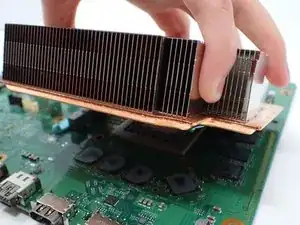

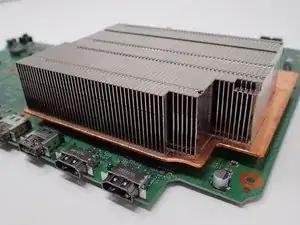

Поднимите радиатор, чтобы отделить его от материнской платы.
