Замена вентилятора Xbox One X

Перед началом этого руководства: выключите устройство. Затем отсоедините все кабели от консоли.

Используйте тупые пинцеты, чтобы снять наклейку, закрывающую винт с правой стороны на задней панели консоли.

Используйте отвертку Torx T10, чтобы отвинтить два винта длиной 12.6 мм, расположенных на задней панели консоли.

Поверните консоль на 90 градусов.

Потяните переднюю часть верхней пластиковой крышки горизонтально в направлении передней панели консоли до упора. Это выдвинет защёлки из пазов на верхней пластиковой крышке.

Поверните консоль на 90 градусов так, чтобы задняя панель была обращена к вам.

Поднимите левую сторону верхней пластиковой крышки (с точки зрения задней панели консоли), останавливаясь, когда она больше не поднимается.

Продолжая удерживать левую сторону верхней пластиковой крышки, надавите вверх на правую сторону, чтобы освободить выступ под правый винт.

Если нажатие на крышку не помогает, попробуйте сдвинуть её в разных направлениях, пока она не сможет открыться.

Откиньте верхнюю пластиковой крышку на 75 градусов.

Опустите верхнюю пластиковую крышку вниз и отведите её от консоли, чтобы полностью снять.

Используйте заострённый конец лопатки, инструмент для вскрытия или ноготь, чтобы опустить небольшой шарнирный фиксатор на ленточном кабеле в ZIF-разъёме на передней плате.

Используйте тупые пинцеты, чтобы вытянуть ленточный кабель вниз из разъёма.

Используйте отвертку Torx T8, чтобы отвинтить три винта длиной 13.3 мм, крепящие переднюю плату к верхнему металлическому корпусу.

Вытащите переднюю плату прямо из верхнего металлического корпуса и отложите в сторону.

Держите плату по обеим сторонам от места подключения, чтобы не сгибать и не повредить её.

Используйте отвертку Torx T10, чтобы отвинтить шесть винтов длиной 47.7 мм, крепящих верхний металлический корпус к нижней пластиковой части.

Используйте отвертку Torx T8, чтобы отвинтить два винта длиной 7.5 мм, крепящих пружинный разъём к верхнему металлическому корпусу.

Вставьте плоский конец лопатки под пружинный разъём со стороны, противоположной ленточному кабелю.

Используйте лопатку, чтобы приподнять пружинный разъём вверх и отвести его от верхнего металлического корпуса.

Не засовывайте лопатку полностью в гнездо. Откидывание гнезда может повредить его.

Чтобы снова присоединить такие пружинные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут согнуться и быть безвозвратно повреждены.

Переверните консоль.

Держите нижнюю пластиковую часть, так как она больше не прикреплена к металлическому корпусу.

Поднимите нижнюю пластиковую часть с металлического корпуса и отложите в сторону.

Снимите два винта Torx T10, фиксирующие нижний металлический корпус:

Один винт 7.7 мм

Один винт 11.4 мм

Поднимите нижний металлический корпус с верхнего металлического корпуса и внутренних компонентов.

Оптический привод может подняться вместе с нижним металлическим корпусом. Удерживайте его во время этого шага.

Отложите нижний металлический корпус в сторону.

Переверните консоль.

Оптический привод прикреплён к материнской плате только двумя кабельными разъёмами. Держите привод при переворачивании, чтобы не повредить его.

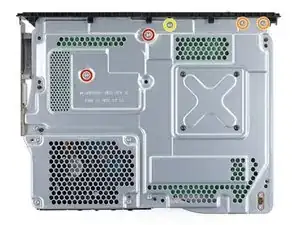

Используйте отвертку Torx T10, чтобы отвинтить следующие винты, крепящие блок питания и вентилятор к верхнему металлическому корпусу:

Два винта 11.4 мм

Два винта 11.4 мм

Один винт 11.4 мм

Переверните консоль.

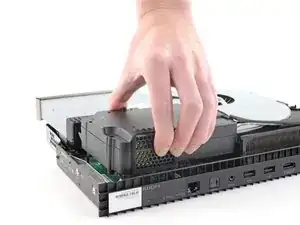

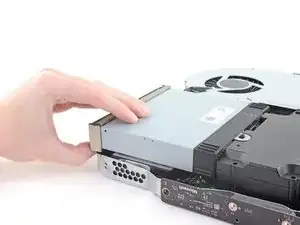

Поднимите оптический привод так, чтобы его металлическая защёлка освободилась от блока питания.

Оптический привод подключён к материнской плате. Не сгибайте провода сильнее, чем необходимо, чтобы не повредить их.

Разместите оптический привод на верхнем металлическом корпусе так, чтобы он находился над жёстким диском. Должно остаться достаточно места, чтобы отключить блок питания от материнской платы.

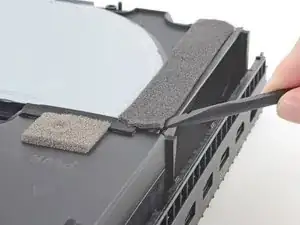

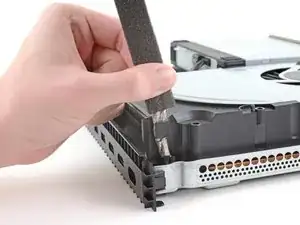

Вставьте плоский конец лопатки под тёмно-серую вспененную ленту, начиная с угла, ближайшего к блоку питания и к краю консоли.

Поднимите угол.

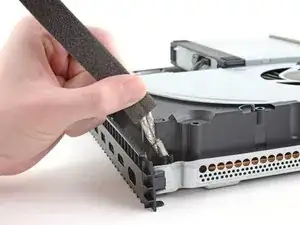

Медленно протолкните лопатку через ленту до другой стороны, пока не увидите выступающий плоский конец.

Вынимайте лопатку медленно. Под вспененной лентой находятся два серых кабеля. Старайтесь не зацепить их лопаткой, чтобы не повредить.

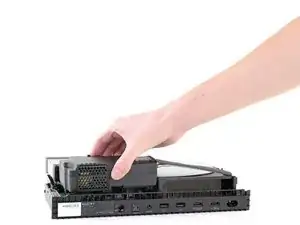

Поднимите блок питания строго вверх, чтобы отключить его от материнской платы.

Отодвиньте дисковод дальше от блока питания, если нужно больше пространства.

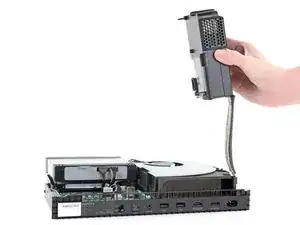

Поднимите блок питания так, чтобы кабели образовали угол 90 градусов.

Избегайте излишнего натяжения или изгиба кабелей, чтобы не повредить их.

Держа блок питания над консолью, выведите два серых кабеля из пластикового крючка на корпусе вентилятора.

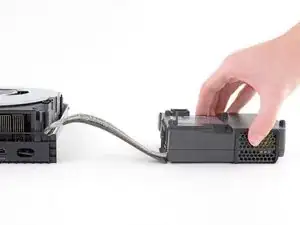

Положите блок питания на стол.

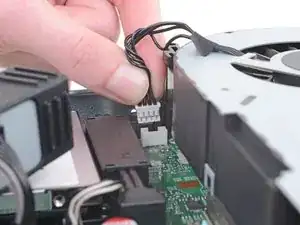

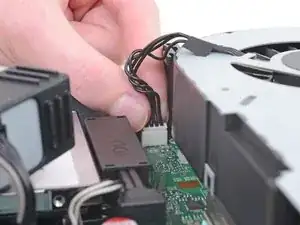

Отключите соединённый разъём кабеля, соединяющий вентилятор с материнской платой, потянув строго вверх.

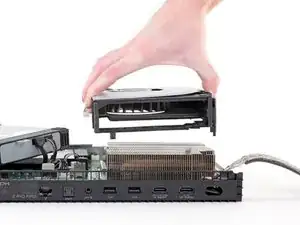

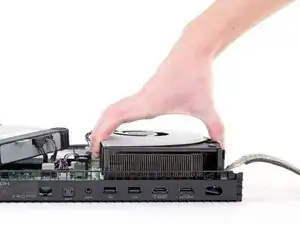

Поднимите корпус вентилятора вверх, чтобы извлечь его из консоли.
