Замена блока питания Xbox One X

Перед началом этого руководства: выключите устройство. Затем отключите все кабели от консоли.

Используйте тупые пинцеты, чтобы отодрать наклейку, закрывающую винт с правой стороны на задней панели консоли.

Используйте отвертку Torx T10, чтобы выкрутить два винта длиной 12,6 мм, расположенных на задней панели консоли.

Поверните консоль на 90 градусов.

Потяните переднюю часть верхней пластиковой крышки горизонтально к передней части консоли, пока она не упрется. Это выдвинет защёлки из пазов верхней пластиковой крышки.

Поверните консоль на 90 градусов так, чтобы задняя часть была обращена к Вам.

Поднимите левую сторону верхней пластиковой крышки (как видно сзади консоли), останавливаясь, когда она не поднимается дальше.

Продолжая удерживать левую сторону верхней пластиковой крышки, нажмите вверх на правую сторону, чтобы отвести втулку правого винта в сторону.

Если надавливание на крышку не помогает, попробуйте двигать её в разных направлениях, пока она не сможет открыться.

Откройте верхнюю пластиковую крышку под углом 75 градусов.

Опустите верхнюю пластиковую крышку вниз и отведите её от консоли, чтобы полностью снять.

Используйте заострённый конец лопатки, инструмент для вскрытия или ноготь, чтобы отогнуть маленькую шарнирную защёлку на ленточном кабеле в ZIF-разъёме на передней плате.

Используйте тупые пинцеты, чтобы вытащить ленточный кабель вниз из разъёма.

Используйте отвертку Torx T8, чтобы выкрутить три винта длиной 13,3 мм, крепящие переднюю плату к верхней металлической крышке.

Вытяните переднюю плату прямо наружу от верхней металлической крышки и отложите в сторону.

Держите плату по бокам в том месте, где она подключена, чтобы избежать её изгиба и повреждения.

Используйте отвертку Torx T10, чтобы выкрутить шесть винтов длиной 47,7 мм, которые крепят верхнюю металлическую крышку к нижнему пластиковому корпусу.

Используйте отвертку Torx T8, чтобы выкрутить два винта длиной 7,5 мм, которые закрепляют нажимной разъём на верхней металлической крышке.

Подденьте плоским концом лопатки нажимной разъём с той стороны, которая противоположна ленточному кабелю.

С помощью лопатки приподнимите нажимной разъём вверх и отведите его от верхней металлической крышки.

Не засовывайте лопатку до самого гнезда. Поддёргивание гнезда может его повредить.

Чтобы заново присоединить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться, что приведёт к необратимому повреждению.

Переверните консоль.

Держите нижний пластиковый корпус, так как он больше не прикреплён к металлическому корпусу.

Поднимите нижний пластиковый корпус с металлического корпуса и отложите в сторону.

Снимите два винта Torx T10, которые крепят нижнюю металлическую крышку:

Один винт 7,7 мм

Один винт 11,4 мм

Поднимите нижнюю металлическую крышку с верхней металлической крышки и внутренних компонентов.

Оптический привод может приподняться вместе с нижней металлической крышкой. Прижмите его вниз во время этого шага.

Отложите нижнюю металлическую крышку.

Переверните консоль.

Оптический привод прикреплён к материнской плате только двумя кабельными разъёмами. Держите привод при переворачивании консоли, чтобы не повредить его.

Используйте отвертку Torx T10, чтобы выкрутить следующие винты, которые крепят блок питания и вентилятор к верхней металлической крышке:

Два винта 11,4 мм

Два винта 11,4 мм

Один винт 11,4 мм

Переверните консоль.

Поднимите дисковод вверх так, чтобы его металлическая защёлка отстегнулась от блока питания.

Дисковод подключён к материнской плате. Не сгибайте провода больше, чем необходимо, чтобы не повредить их.

Разместите дисковод на верхней металлической крышке так, чтобы он располагался над жёстким диском. Вам потребуется достаточно места, чтобы отсоединить блок питания от материнской платы.

Вставьте плоский конец лопатки под тёмно-серую поролоновую ленту, начиная с угла, ближайшего к блоку питания и краю консоли.

Поднимите угол.

Медленно протолкните лопатку через ленту до противоположной стороны, пока не увидите выходящий плоский конец.

Извлекайте лопатку медленно. Под поролоновой лентой находятся два серых кабеля. Старайтесь не задевать их лопаткой, чтобы не повредить.

Поднимите блок питания строго вверх, чтобы отключить его от материнской платы.

Отодвиньте дисковод дальше от блока питания, если требуется больше места.

Поднимите блок питания так, чтобы кабели находились под углом 90 градусов.

Избегайте сильного натяжения или изгиба кабелей, чтобы не повредить их.

Удерживая блок питания над консолью, выведите два серых кабеля из пластикового крючка на корпусе вентилятора.

Положите блок питания на стол.

Отключите собранный разъём кабеля, соединяющий вентилятор с материнской платой, потянув строго вверх.

Поднимите корпус вентилятора вверх, чтобы снять его с консоли.

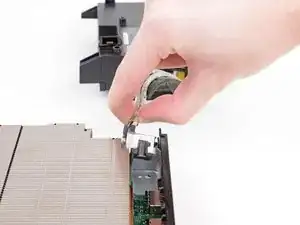

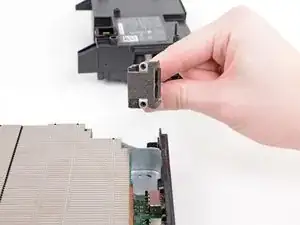

Выньте гнездо блока питания из верхней металлической крышки.
