Замена модуля Wi-Fi в Xbox Series S

Перед началом работы отключите Xbox от сети и отсоедините все кабели.

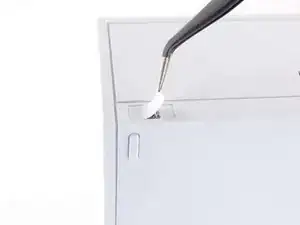

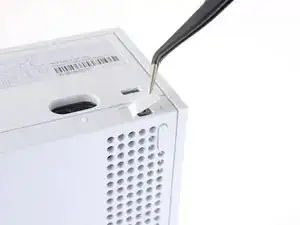

Используя пинцет, снимите две белые заглушки винтов, расположенные по нижним углам задней панели.

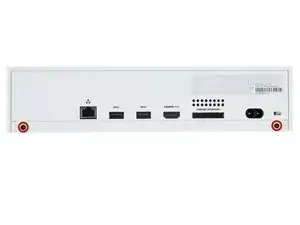

Используйте биту Torx T8, чтобы выкрутить два винта длиной 10 мм, крепящих заднюю панель к нижней панели.

Следите за каждым винтом во время ремонта и обязательно возвращайте его на прежнее место.

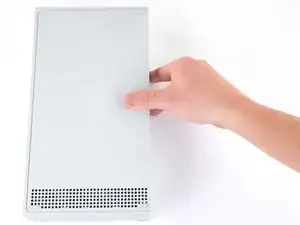

Сдвиньте нижнюю панель горизонтально к задней части консоли до упора.

Это позволит вывести защёлки из пазов на пластиковом корпусе.

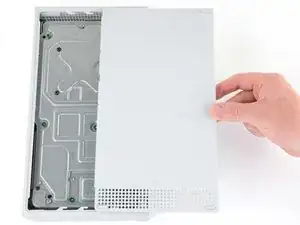

Поднимите панель вертикально вверх и снимите её с пластикового корпуса.

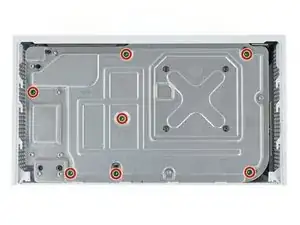

Используйте биту Torx T10, чтобы выкрутить семь винтов длиной 51 мм, крепящих каркас к пластиковому корпусу.

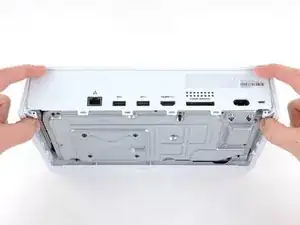

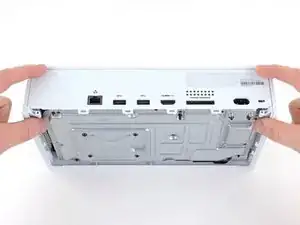

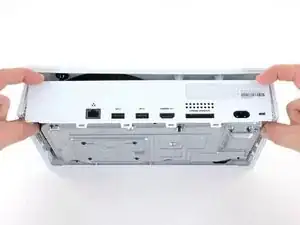

Повернув Xbox задней частью к себе, разведите два задних нижних угла пластикового корпуса в стороны.

По мере разведения углов сдвиньте заднюю панель к нижней части устройства. Это освободит заднюю панель от пластикового корпуса.

Задняя панель теперь должна оказаться на верхней части защёлок на задней стороне пластикового корпуса.

Задняя панель постоянно закреплена на алюминиевом каркасе.

Не пытайтесь полностью снять каркас с пластикового корпуса таким способом — это может привести к повреждению корпуса.

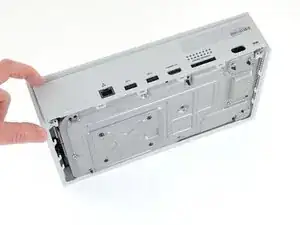

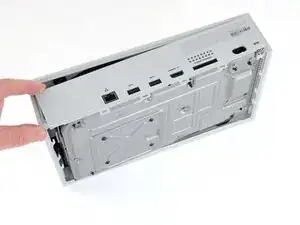

Отводите левый нижний угол в сторону от каркаса, одновременно поворачивая каркас в противоположную сторону от пластикового корпуса.

Возможно, потребуется приподнять каркас, чтобы освободить его от защёлок в передней нижней части пластикового корпуса.

Снимите пластиковый корпус с каркаса.

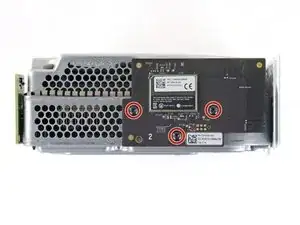

Используйте биту Torx T8, чтобы выкрутить три винта длиной 9,5 мм, крепящих модуль Wi-Fi к короткой стороне каркаса.

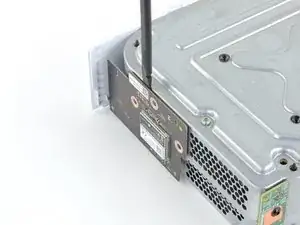

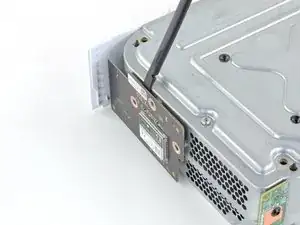

Используйте лопатку, чтобы поддеть и ослабить модуль Wi-Fi.

Не поддевайте модуль Wi-Fi снизу или с боков — это может деформировать разъём.

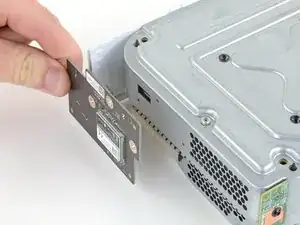

Вытяните модуль Wi-Fi прямо наружу, чтобы отсоединить его от каркаса.
