Замена дисковода Xbox One X

Перед началом руководства: выключите устройство. Затем отключите все кабели от консоли.

Используйте тупые пинцеты, чтобы отодрать наклейку, закрывающую винт с правой стороны на задней панели консоли.

Используйте отвертку Torx T10, чтобы выкрутить два винта длиной 12.6 мм, расположенных на задней панели консоли.

Поверните консоль на 90 градусов.

Потяните переднюю часть верхнего пластикового корпуса горизонтально к передней части консоли, пока она не упрется. Это выдвинет защёлки из паза на верхнем пластиковом корпусе.

Поверните консоль на 90 градусов так, чтобы задняя часть была обращена к вам.

Поднимите левую сторону верхнего пластикового корпуса (как видно сзади консоли), останавливаясь, когда подъем станет невозможен.

Продолжая удерживать левую сторону верхнего пластикового корпуса, нажмите вверх на правую сторону, чтобы освободить выступ винта с правой стороны.

Если нажатие на корпус не помогает, попробуйте сдвигать его в разные стороны, пока он не начнет откидываться.

Откиньте верхний пластиковый корпус на 75 градусов.

Нажмите верхний пластиковый корпус вниз и отведите его от консоли, чтобы полностью снять.

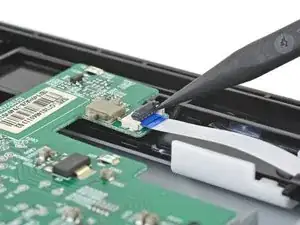

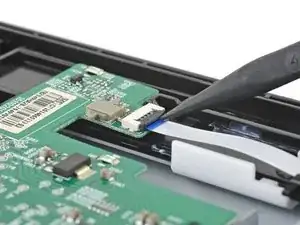

Используйте заостренный конец лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленький шарнирный фиксатор на ленточном кабеле в ZIF-коннекторе на передней плате.

Используйте тупые пинцеты, чтобы аккуратно вытащить ленточный кабель из разъема, опустив его вниз.

Используйте отвертку Torx T8, чтобы выкрутить три винта длиной 13.3 мм, крепящие переднюю плату к верхнему металлическому корпусу.

Вытяните переднюю плату прямо из верхнего металлического корпуса и отложите в сторону.

Держите плату по обеим сторонам в месте подключения, чтобы не сгибать и не повредить её.

Используйте отвертку Torx T10, чтобы выкрутить шесть винтов длиной 47.7 мм, крепящих верхний металлический корпус к нижнему пластиковому корпусу.

Используйте отвертку Torx T8, чтобы выкрутить два винта длиной 7.5 мм, крепящих защёлку (press connector) к верхнему металлическому корпусу.

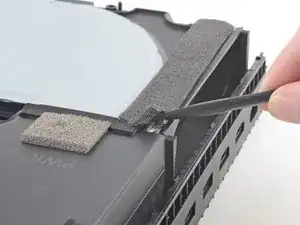

Вставьте плоский конец лопатки под защёлку с той стороны, которая противоположна ленточному кабелю.

С помощью лопатки аккуратно отожмите защёлку вверх и от корпуса.

Не засовывайте лопатку прямо в гнездо. Поддевание гнезда может повредить его.

Чтобы снова подключить такие защёлки, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. Если коннектор смещён, контакты могут согнуться и получить необратимое повреждение.

Переверните консоль.

Держите нижний пластиковый корпус, так как он больше не прикреплён к металлическому корпусу.

Поднимите нижний пластиковый корпус с металлического корпуса и отложите в сторону.

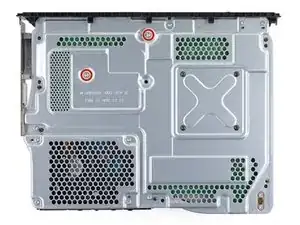

Удалите два винта Torx T10, крепящие нижний металлический корпус:

Один винт 7.7 мм

Один винт 11.4 мм

Поднимите нижний металлический корпус с верхнего металлического корпуса и внутренних компонентов.

Дисковод может приподняться вместе с нижним металлическим корпусом. Удерживайте его при этой операции.

Отложите нижний металлический корпус в сторону.

Переверните консоль.

Дисковод соединён с материнской платой только двумя кабельными разъёмами. Держите дисковод при переворачивании, чтобы не повредить его.

Используйте отвертку Torx T10, чтобы выкрутить два винта длиной 11.4 мм, крепящие блок питания к верхнему металлическому корпусу.

Поднимите дисковод так, чтобы его металлическая защёлка отщелкнулась от блока питания.

Дисковод подключён к материнской плате. Не сгибайте провода больше, чем необходимо, чтобы не повредить их.

Разместите дисковод на верхней металлической крышке так, чтобы он оказался над жёстким диском. Вам понадобится достаточно места, чтобы отсоединить блок питания от материнской платы.

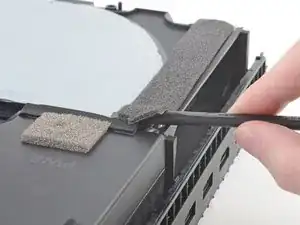

Вставьте плоский конец лопатки под тёмно‑серую поролоновую ленту, начиная с угла, ближайшего к блоку питания и к краю консоли.

Поднимите угол.

Медленно протолкните лопатку через ленту до другой стороны, пока не увидите выступающий плоский конец.

Вынимайте лопатку медленно. Под поролоновой лентой находятся два серых кабеля. Старайтесь не задевать их лопаткой, чтобы не повредить.

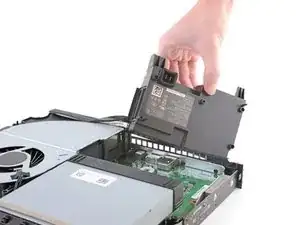

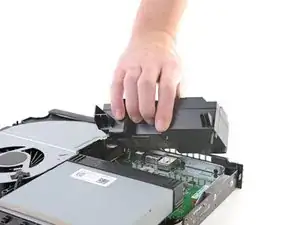

Поднимите блок питания строго вертикально вверх, чтобы отсоединить его от материнской платы.

Отодвиньте дисковод дальше от блока питания, если вам нужно больше места.

После отключения блока питания от материнской платы поверните его и отведите от консоли.

Два серых кабеля все ещё прикреплены к консоли тёмно‑серой поролоновой лентой и разъёмом блока питания под кожухом вентилятора. Избегайте чрезмерного сгибания кабелей, чтобы не повредить их.

Разместите блок питания на боку прямо за пределами верхней металлической крышки.

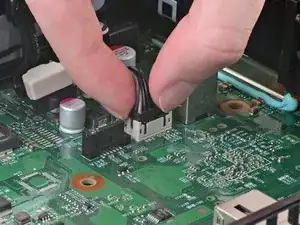

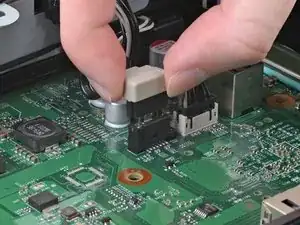

Отсоедините SATA‑кабель, соединяющий дисковод с материнской платой, потянув его строго вверх.

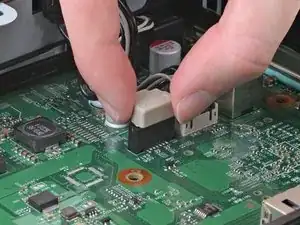

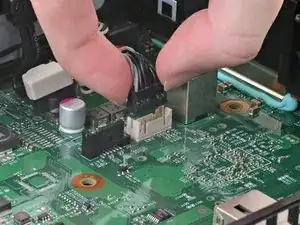

Отсоедините связанный кабельный разъём, соединяющий дисковод с материнской платой, потянув его строго вверх.

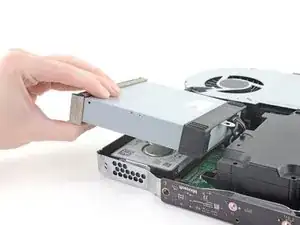

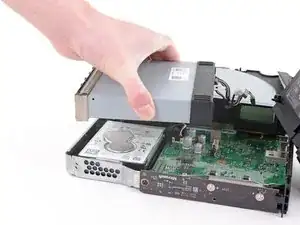

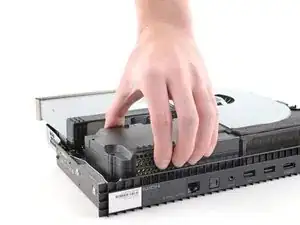

Выньте дисковод из консоли.

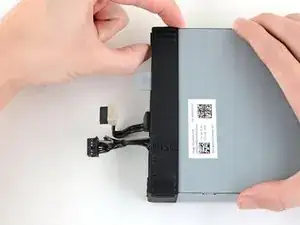

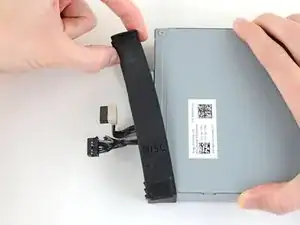

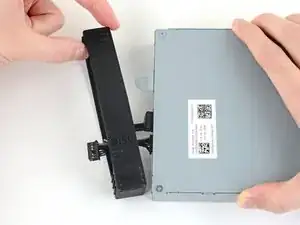

Сдвиньте резиновый демпфер вибраций с дисковода.

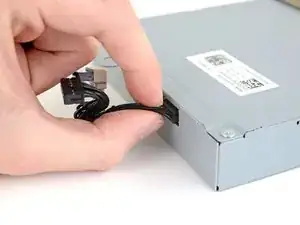

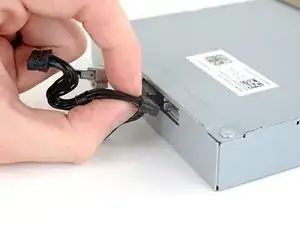

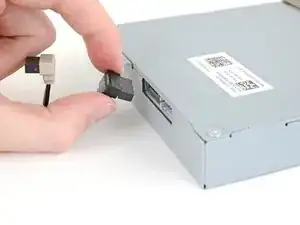

Отсоедините связанный кабельный разъём от дисковода.

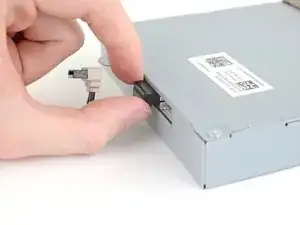

Отсоедините SATA‑кабель от дисковода.

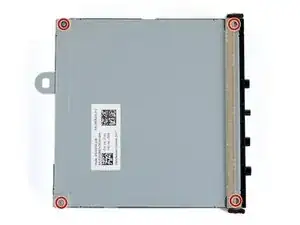

Используйте крестовую отвёртку, чтобы удалить четыре винта 3.7 мм, фиксирующие крышку дисковода.

Нет необходимости снимать поролон, закрывающий два винта с правой стороны. Отодвиньте поролон лишь настолько, чтобы открыть доступ к винту.

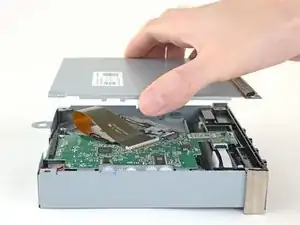

Снимите крышку с дисковода.

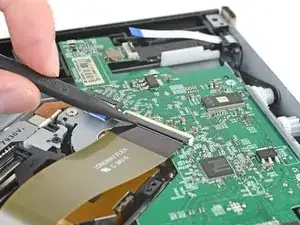

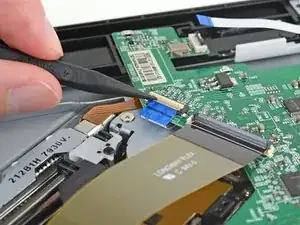

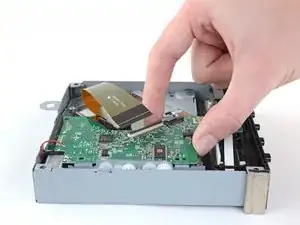

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы откинуть вверх небольшой шарнирный фиксирующий язычок большого ленточного кабеля ZIF‑разъёма.

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы откинуть вверх небольшой шарнирный фиксирующий язычок у малого ленточного кабеля рядом с большим ленточным кабелем ZIF‑разъёма.

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы откинуть вверх небольшой шарнирный фиксирующий язычок на длинном ленточном кабеле в углу дисковода ZIF‑разъёма.

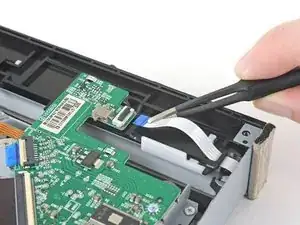

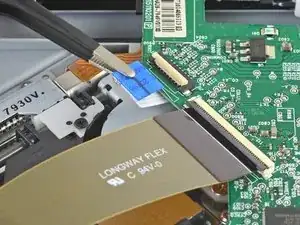

Используйте тупые пинцеты, чтобы вытянуть каждую из трёх ленточных кабелей в направлении самого кабеля.

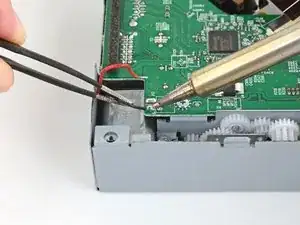

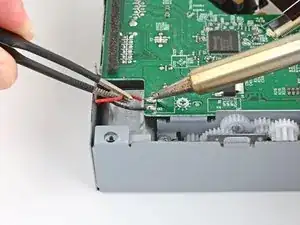

Используйте паяльник, чтобы распаять красный провод в углу платы дисковода.

Затем распаяйте соседний чёрный провод. Используйте тупые пинцеты, чтобы удерживать и оттягивать провода от платы.

Соблюдайте общие правила безопасности при пайке: надевайте защитные очки, работайте в хорошо проветриваемом помещении и мойте руки с мылом после пайки.

Чрезмерный нагрев может повредить электронные компоненты. Не держите паяльник на плате долгое время.

При установке оригинальной платы на запасной дисковод припаяйте красный провод к контактной площадке, обозначенной «R». Припаяйте чёрный провод к контактной площадке, обозначенной «B».

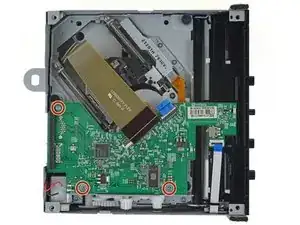

Используйте крестовую отвёртку, чтобы удалить три винта 3.4 мм, фиксирующие плату к корпусу дисковода.

Поднимите печатную плату из корпуса дисковода и перенесите её в заменяемый привод.
