Замена жесткого диска Xbox One X

Используйте отвертку Torx T9, чтобы удалить винт длиной 13 мм, который находится под блоком питания слева.

Используя пинцет, удалите винтовую накладку, расположенную на противоположной стороне корпуса.

Используйте отвертку Torx T9, чтобы удалить 13 мм винт, обнаруженный под накладкой.

Поверните корпус так, чтобы фронтальная часть Xbox (сторона с кнопкой питания) была направлена к вам.

Снимите верхнюю часть корпуса, сдвигая корпус к себе.

Используя отвертку Torx T8, удалите два серебряных винта длиной 15 мм, которые крепят плату/панель к стороне металлического корпуса.

Используя ту же отвертку, удалите черный винт длиной 9 мм, расположенный правее на той же плате/панели.

Удалите открученную панель со стороны устройства, потянув ее к себе.

Будьте внимательны с разъемом, так как он хрупкий.

Потяните верхний край белого зажима вниз, затем с помощью пинцета извлеките белый разъем из снятой панели.

Не прилагайте слишком много усилий при извлечении разъема, так как он хрупкий. Может потребоваться покачивание.

На верхней части устройства, в углу прямо над белым разъемом, располагается овальная пластина, удерживаемая на месте двумя винтами.

Удалите оба 7 мм винта с помощью отвертки Torx T9.

Поднимите отсоединённую пластину в сторону.

Пластина все еще подключена к устройству.

Используйте отвертку Torx T9, чтобы удалить шесть винтов длиной 47 мм, которые крепят нижнюю сторону внешнего корпуса.

Переверните Xbox так, чтобы нижняя часть корпуса была сверху.

Поднимите нижнюю часть корпуса, потянув ее вверх и к себе.

Снова переверните устройство так, чтобы верхняя часть была направлена вверх.

Удалите 4 маленьких винта длиной 11 мм в нижнем левом углу металлического корпуса с помощью отвертки Torx T9.

Снова переверните устройство, так чтобы нижняя часть была направлена вверх.

Используя отвертку Torx T10, удалите два винта, расположенные по противоположным сторонам металлического корпуса. Один находится рядом с вентиляцией вентилятора, а другой — рядом с вентиляцией блока питания.

Левый винт длиной 11 мм, а правый — 7,5 мм.

Снимите металлический корпус, потянув его вверх, чтобы открыть внутренние компоненты устройства.

Поднимите и поверните привод BD, чтобы увидеть провода, которые соединяют его с материнской платой.

С помощью пальцев осторожно отсоедините два комплекта проводов, соединяющих привод с материнской платой.

В качестве альтернативы вы можете отключить провода от разъемов на стороне привода. Это гораздо проще, если вы не сняли блок питания.

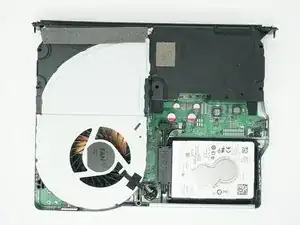

Теперь привод BD полностью отсоединен от остальной части устройства и может быть отложен в сторону.

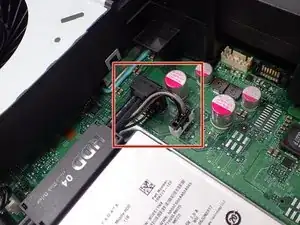

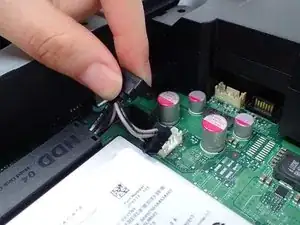

Отсоедините два разъема, расположенных справа от жесткого диска.

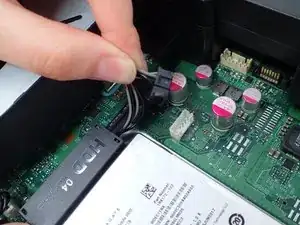

Не прилагайте слишком много силы к разъемам. Может потребоваться покачивание для их извлечения.

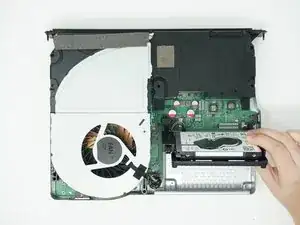

Извлеките жесткий диск Seagate из корпуса.
