Замена ЖК‑экрана Game Boy Advance

Перед работой с Game Boy переведите переключатель питания в положение OFF и отключите все кабели.

Если вставлен картридж, извлеките его.

Поскольку Game Boy большую часть ремонта будет лежать экраном вниз, положите его на чистую ткань для защиты.

Отожмите защёлку крышки отсека батарей пальцем и отведите крышку от Game Boy, чтобы снять её.

При сборке вставьте защёлки на нижнем крае крышки в вырезы и придавите крышку на место.

Извлеките две батарейки типа AA.

Если металлические клеммы корродированы, следуйте этому руководству для их очистки.

При установке батареек ориентируйтесь по схеме в отсеке для батареек.

Удалите семь винтов, фиксирующих заднюю крышку:

Шесть винтов tri‑point Y0 длиной 9.4 мм

Один винт JIS 1 длиной 8.5 мм

В экстренном случае можно попытаться использовать не‑iFixit крестовую отвёртку, но вы рискуете повредить или сорвать винты. Плотно нажимайте на отвёртку и поворачивайте медленно.

Поднимите заднюю крышку строго вверх и снимите её.

При сборке плотно сожмите крышку по краям и убедитесь, что кнопки‑плечи и уплотнители правильно установлены без больших зазоров. Аккуратно проверьте кнопки, чтобы убедиться, что всё работает корректно.

Поднимите кнопки‑плечи (также называемые кнопками L и R) строго вверх, чтобы снять их.

При сборке:

Поскольку Game Boy лежит вверх дном, кнопка L будет у вас с правой стороны, а кнопка R — с левой стороны.

Вставьте кнопки на место, убедившись, что штифт на кнопке входит в круглой вырез и сама кнопка расположена над механизмом кнопки.

Кнопки‑плечи будут располагаться на внутреннем крае боковых уплотнителей.

Аккуратно проверьте кнопки, чтобы убедиться, что они работают правильно. Если нет, переставьте их и убедитесь, что металлические тяги не застряли в неправильном положении под платой.

Снимите боковые уплотнители.

Снимите крышку переключателя питания.

При сборке убедитесь, что крышка переключателя правильно зафиксирована вокруг рычага механизма переключателя.

Используйте остриё лопатки, чтобы полностью поднять обе фиксационные защёлки по бокам разъёма кабеля экрана.

Вы должны почувствовать щелчок, когда защёлка займет разблокированное положение. Не нажимайте слишком сильно, иначе защёлка может полностью выскользнуть из разъёма.

Используйте пинцет, чтобы вытащить кабель прямо из гнезда.

Кабель должен выходить с небольшим усилием или без него. Если вы чувствуете сопротивление, защёлка может быть не полностью разблокирована.

Используйте отвертку JIS 1, чтобы выкрутить три винта длиной 7 мм, фиксирующие материнскую плату.

Схватите разъём картриджа пальцами и поднимите материнскую плату строго вверх, чтобы снять её.

При сборке убедитесь, что динамик правильно вставлен в своё круглое гнездо (включая маленькую защёлку внизу) при опускании платы на место.

Хотя удаление силиконовых прокладок и кнопок не является строго обязательным, это помогает избежать их потери при снятии экрана. Если вы не хотите снимать кнопки, перейдите на два шага вперёд.

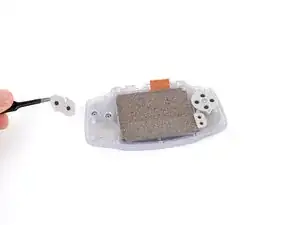

Используйте пинцет или пальцы, чтобы снять три силиконовые прокладки, закрывающие кнопки (A и B, D‑pad и Start/Select).

Если какие‑то прокладки отсутствуют, возможно, они прилипли к соответствующему месту на плате.

При сборке нажмите каждой прокладке пальцами, чтобы плотно посадить её на место, ориентируясь по направляющим выступам.

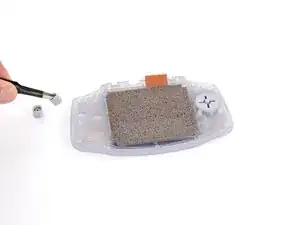

Используйте пинцет или пальцы, чтобы снять кнопки (A и B, а также D‑pad).

Start/Select являются частью силиконовой прокладки — дополнительных отдельных кнопок нет.

При повторной установке рабочих кнопок учитывайте, что каждая из них имеет свою форму и ориентацию для правильной посадки в углублении.

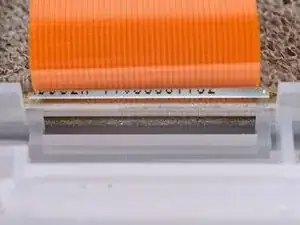

Перед поддеванием экрана обратите внимание, где следует поддеть инструментом:

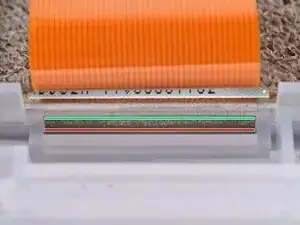

Между экраном и его уплотнителем есть шов. Вставьте инструмент сюда (под экран), чтобы повысить шансы сохранить уплотнитель целым.

Между уплотнителем и корпусом также есть шов. Не вставляйте инструмент сюда, иначе можете повредить уплотнитель.

При снятии экрана будьте осторожны, чтобы не повредить и не растянуть клеевой уплотнитель, фиксирующий его в корпусе.

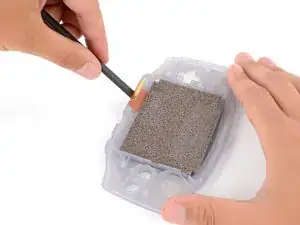

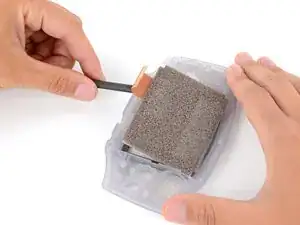

Вставьте плоский конец лопатки под экран и аккуратно подденьте экран. Применяйте постоянное, равномерное усилие, чтобы клей разошёлся.

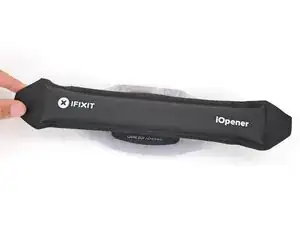

Если экран не поддаётся, переверните Game Boy и положите на экран нагретый iOpener на две минуты, чтобы размягчить клей. В качестве альтернативы можно использовать фен на режиме Low — не перегревайте устройство, иначе можно деформировать пластик.

Снимите экран.

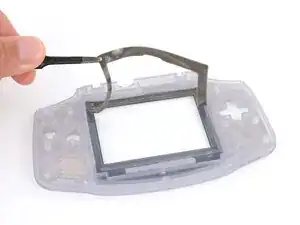

Если уплотнитель прилип к экрану, аккуратно снимите его и установите обратно на корпус.

При сборке:

Если вы устанавливаете IPS‑экран, возможно потребуется пайка или модификация платы. Ознакомьтесь с инструкциями, поставляемыми с заменяемой деталью, и проверьте информацию на сайте, где вы покупали запчасть. Если вы впервые паиваете, изучите наше полезное руководство по пайке!

Сравните заменяемый экран с оригинальной деталью — возможно, потребуется снять клейкие основы или защитные плёнки с новой детали перед установкой.

Если вы повредили уплотнитель, удалите его полностью из корпуса и используйте спирт высокой концентрации (>90%) и фильтры для кофе или безворсовую ткань, чтобы удалить остатки. Затем замените уплотнитель на новый или наклейте полоски двухстороннего скотча на место старого.
