Замена ЖК‑экрана и передней панели Game Boy Advance

Отожмите защёлку крышки батарейного отсека пальцем и отведите крышку в сторону, чтобы снять её с Game Boy.

При сборке вставьте выступы на нижнем крае крышки в вырезы и плотно прижмите крышку на место.

Извлеките две батарейки типа AA.

Если металлические контакты корродированы, следуйте этому руководству для их очистки.

При установке батареек используйте схему в отсеке батарей для правильной ориентации.

Удалите семь винтов, крепящих заднюю крышку:

Шесть винтов tri‑point Y0 длиной 9.4 мм

Один винт JIS 1 длиной 8.5 мм

В крайнем случае можно попробовать использовать отвертку Phillips не‑iFixit, но вы рискуете повредить или сорвать шлицы винтов. Сильно надавите на отвертку и вращайте медленно.

Поднимите заднюю крышку строго вверх и снимите её.

При сборке сожмите крышку по краям и убедитесь, что плечевые кнопки и упоры правильно сели без больших зазоров. Осторожно проверьте кнопки, чтобы убедиться, что всё работает правильно.

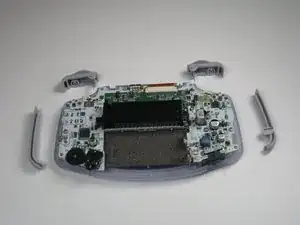

Снимите левые и правые триггеры, поддев их и потянув от корпуса.

То же самое и с боковыми панелями

Только для заедающих или заклинивших триггеров! Отрегулируйте и исправьте триггеры, затем соберите устройство. Большинство заклиниваний вызваны смещёнными или застрявшими кнопками в их посадочных местах.

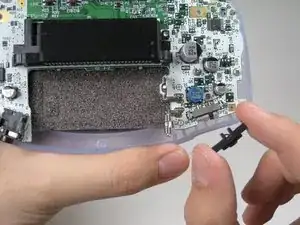

Снимите серый переключатель Вкл/Выкл, потянув вверх и отойдя от корпуса. При необходимости замените переключатель на другой.

Выверните три винта на плате крестовой отверткой Phillips #1.

Оттяните плату от передней панели, поднимая внизу платы, при этом верхняя плоская гибкая лента остаётся всё ещё подключённой.

Обращайтесь осторожно! Лента, соединяющая плату с ЖК‑экраном, легко повреждается и потребует замены при разрыве.

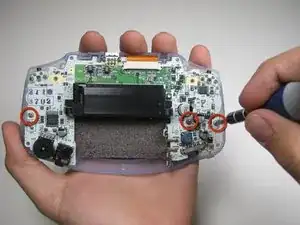

Используйте отвертку JIS 1, чтобы выкрутить три винта длиной 7 мм, крепящие материнскую плату.

Будьте осторожны, чтобы не растянуть кабель экрана, который соединяет материнскую плату.

Осторожно переверните материнскую плату через верхний край Game Boy и положите её на рабочую поверхность.

При сборке убедитесь, что динамик правильно вставлен в круглой выемке (включая небольшую защёлку внизу) при опускании материнской платы на место.

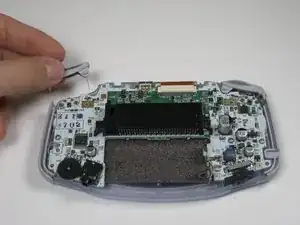

Используйте пинцет или пальцы, чтобы снять три силиконовые подушки, покрывающие кнопки (A и B, крестовина и Start/Select).

Если какие‑то подушки отсутствуют, они могут быть приклеены к соответствующему месту на материнской плате.

При сборке прижмите каждую подушку пальцами на место, используя направляющие штифты для правильной ориентации.

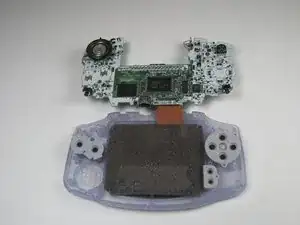

Используйте пинцет или пальцы, чтобы снять кнопки (A и B, а также крестовина).

Кнопки Start/Select являются частью силиконовой подушки — других кнопок для снятия нет.

При установке рабочих кнопок учтите, что каждая имеет специфическую форму для своего посадочного места и правильной ориентации.

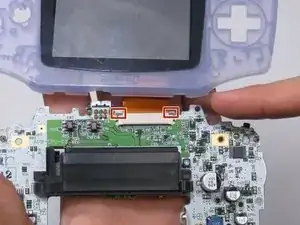

Используйте лопатку/пинцет/ноготь, чтобы отщёлкнуть разъём плоской ленты ЖК‑экрана, потянув серые защёлки по бокам вверх (в направлении верхнего края платы).

После отщёлкивания разъёма плоская лента ЖК‑экрана должна легко соскользнуть и может быть извлечена без усилий пальцами или пинцетом.

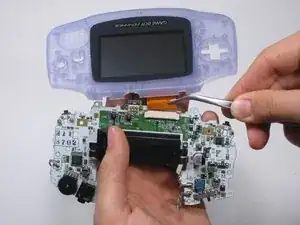

Используйте лопатку, чтобы приподнять экран от передней панели. Поместите лопатку в пространство непосредственно слева от крестовины.

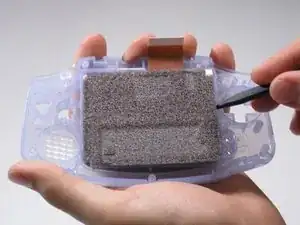

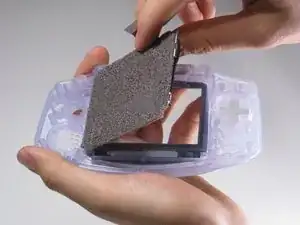

Экран и передняя панель соединены чёрной лентой, которая может порваться, если её не удалить осторожно.
