Замена динамика Game Boy Advance

Перед началом работ переведите выключатель питания в положение OFF и отключите все кабели.

Если в устройстве установлена игровая картридж, извлеките её.

Поскольку при ремонте Game Boy будет лежать экраном вниз, положите его на чистую ткань для защиты.

Отожмите защёлку крышки отсека батарей пальцем и отведите крышку от корпуса, чтобы снять её.

При сборке вставьте выступы на нижнем крае крышки в вырезы и нажмите крышку на место.

Извлеките две батареи AA.

Если металлические контакты окислены, следуйте этому руководству для их очистки.

При установке батарей ориентируйтесь по схеме в гнезде батарей.

Удалите семь винтов, крепящих заднюю оболочку:

Шесть 9,4 мм тризубых винтов Y0

Один 8,5 мм винт JIS 1

В крайнем случае можно попытаться использовать крестовую отвертку не от iFixit, но вы рискуете повредить или сорвать винты. Сильно надавливайте на отвертку и вращайте медленно.

Поднимите заднюю оболочку строго вверх и снимите её.

При сборке плотно сожмите оболочку по краям и убедитесь, что кнопки-плечи и накладки правильно установлены без больших зазоров. Осторожно проверьте кнопки, чтобы убедиться, что всё работает правильно.

Поднимите кнопки-плечи (также L и R) строго вверх, чтобы снять их.

При сборке:

Поскольку Game Boy лежит вверх ногами, кнопка L окажется на вашей правой стороне, а кнопка R — на вашей левой стороне.

Вставьте кнопки на место, убедившись, что штифт на кнопке попадает в круглое отверстие, а сама кнопка расположена над механизмом нажатия.

Кнопки-плечи располагаются у внутреннего края боковых накладок.

Осторожно проверьте кнопки, чтобы убедиться, что они работают правильно. Если нет, переставьте их и убедитесь, что металлические рычаги не застряли под платой в неправильном положении.

Снимите боковые накладки.

Снимите крышку переключателя питания.

При сборке убедитесь, что крышка переключателя правильно установлена вокруг рычага механизма переключателя.

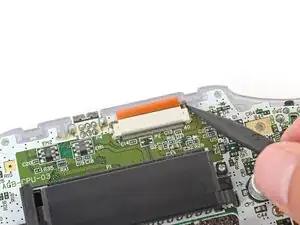

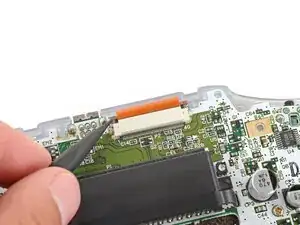

Используйте остриё лопатки, чтобы полностью поднять обе фиксационные защёлки по бокам разъёма шлейфа экрана.

Вы должны почувствовать щелчок защёлки в разблокированное положение. Не нажимайте слишком сильно, иначе защёлка может полностью выскользнуть из разъёма.

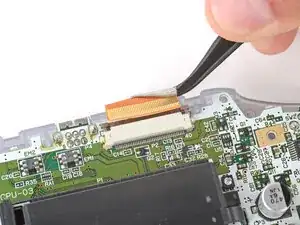

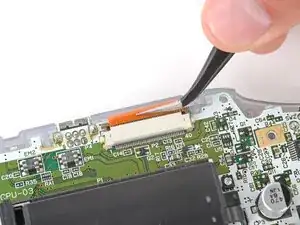

Используйте пинцет, чтобы выдвинуть шлейф прямо из гнезда.

Шлейф должен выходить с минимальным усилием. Если чувствуется сопротивление, защёлка может быть не полностью разблокирована.

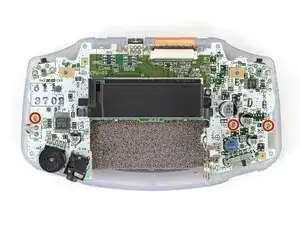

Используйте отвертку JIS 1, чтобы удалить три 7 мм винта, крепящих материнскую плату.

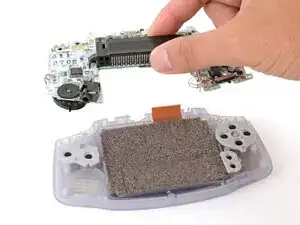

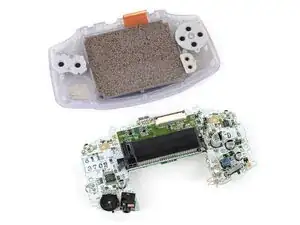

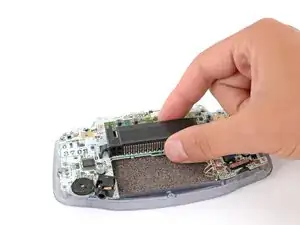

Схватите картриджный разъём пальцами и поднимите материнскую плату строго вверх, чтобы снять её.

При сборке убедитесь, что динамик правильно встал в своё круглое отверстие (включая небольшой выступ внизу) при опускании материнской платы на место.

Используйте паяльник, чтобы выпаять два провода динамика с материнской платы.

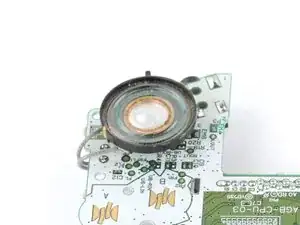

Удалите динамик.

При сборке припаяйте провода вашего нового динамика к материнской плате.
