Замена материнской платы Game Boy Advance

Отведите защёлку крышки батарейного отсека пальцем и откиньте крышку от Game Boy, чтобы снять её.

При сборке вставьте выступы на нижнем крае крышки в их вырезы и нажмите крышку на место.

Достаньте две батарейки типа AA.

Если металлические контакты корродированы, следуйте этому руководству для их очистки.

При установке батареек используйте схему в отсеке для правильной ориентации.

Снимите семь винтов, крепящих заднюю панель:

Шесть винтов tri‑point Y0 длиной 9.4 мм

Один винт JIS 1 длиной 8.5 мм

В экстренном случае можно попробовать использовать не‑iFixit крестовую отвёртку, но вы рискуете повредить или сорвать винты. Сильно надавите на отвёртку и поворачивайте медленно.

Поднимите заднюю панель строго вверх и снимите её.

При сборке сожмите панель плотно по краям и убедитесь, что плечевые кнопки и упоры правильно сидят без больших зазоров. Аккуратно нажмите кнопки, чтобы проверить их работоспособность.

Снимите левый и правый триггеры, поддев и потянув их от корпуса.

То же самое выполните для боковых панелей

Только для капризных или заклинивших триггеров! Отрегулируйте и исправьте триггеры и соберите обратно. Большинство заклинивших триггеров вызвано смещёнными или застрявшими кнопками в корпусе.

Снимите серый переключатель Вкл/Выкл, потянув вверх и от корпуса. При необходимости замените на другой переключатель.

Снимите три винта на плате с помощью крестовой отвёртки Phillips #1.

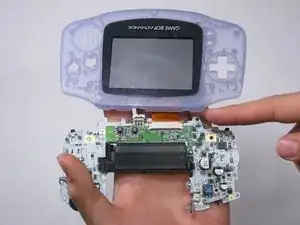

Оттяните плату от передней панели, приподнимая её снизу и удерживая верхний шлейф всё ещё подключённым.

Обращайтесь осторожно! Шлейф, соединяющий плату с ЖК‑экраном, легко повредить — в случае обрыва потребуется замена.

Используйте отвёртку JIS 1, чтобы снять три винта длиной 7 мм, фиксирующие материнскую плату.

Будьте осторожны, чтобы не напрячь кабель экрана, соединяющий материнскую плату.

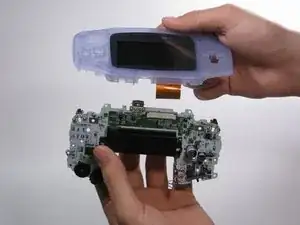

Аккуратно переложите материнскую плату через верхний край Game Boy и положите её на рабочую поверхность.

При сборке убедитесь, что динамик правильно вставлен в своё круговое гнездо (включая маленький выступ внизу) при опускании материнской платы на место.

С помощью пинцета или пальцев снимите три силиконовые накладки, покрывающие кнопки (A и B, D‑pad и Start/Select).

Если какие‑то накладки отсутствуют, они могут быть приклеены к соответствующему месту на материнской плате.

При сборке нажмите каждую накладку пальцами на место, используя направляющие штифты для правильной ориентации.

С помощью пинцета или пальцев снимите кнопки (A и B а также D‑pad).

Start/Select являются частью силиконовой накладки — других кнопок для снятия нет.

При возвращении функциональных кнопок на место обратите внимание, что каждая имеет специфическую форму для своего гнезда и правильной ориентации.

С помощью пинцета аккуратно вытащите шлейф с логической платы.
