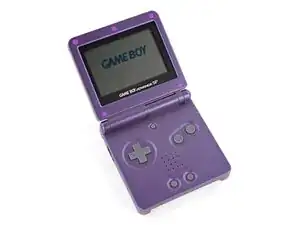

Как заменить корпус Game Boy Advance SP

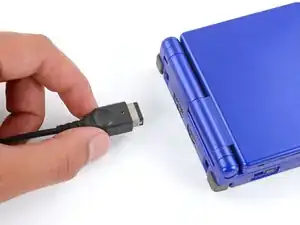

Переведите переключатель питания в положение OFF и отключите все кабели.

Если в устройстве находится игровая картридж, выньте его.

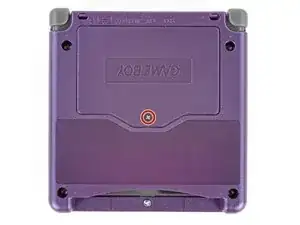

Используйте отвертку JIS 00, чтобы ослабить невынимаемый винт, фиксирующий крышку батарейного отсека.

В крайнем случае можно попробовать использовать отвертку Phillips не от iFixit, но вы рискуете повредить или сорвать винт. Плотно нажимайте на отвертку и поворачивайте медленно.

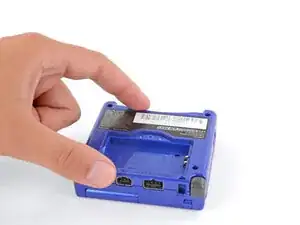

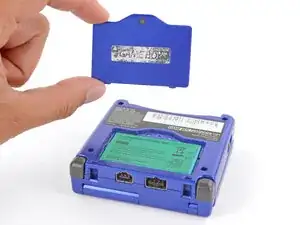

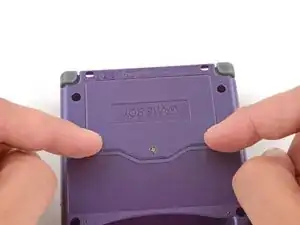

Поднимите край крышки возле винта и снимите крышку.

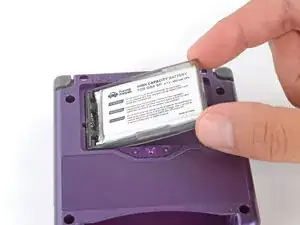

Поднимите батарею за язычок на её левой кромке пальцем, затем выньте её.

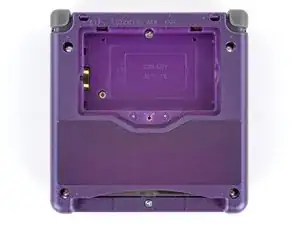

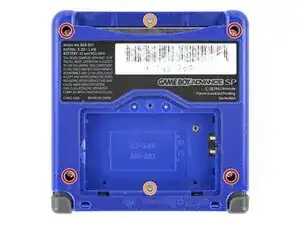

Используйте треугольную отвертку Y0, чтобы выкрутить шесть винтов, фиксирующих нижний корпус:

Четыре потайных винта длиной 6.3 мм

Два винта длиной 4.6 мм

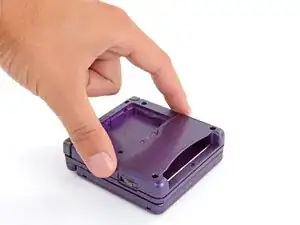

Поднимите нижний корпус прямо вверх и снимите его.

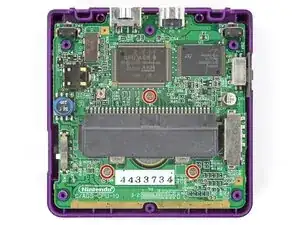

Используйте отвертку JIS 00, чтобы выкрутить три винта длиной 4.1 мм, фиксирующих материнскую плату.

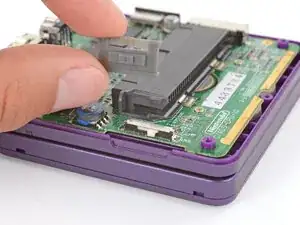

Пальцами приподнимите и снимите крышку переключателя питания.

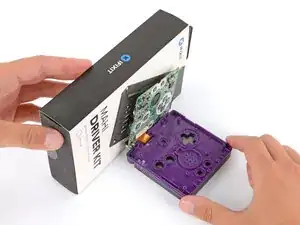

Поставьте прочный предмет, например стопку книг или ящик с инструментами, вдоль кромки Game Boy возле петель.

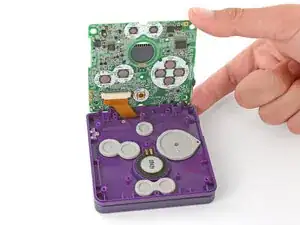

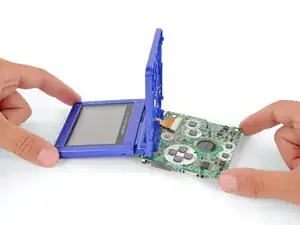

Пальцами аккуратно переверните материнскую плату через петли и подоприте её.

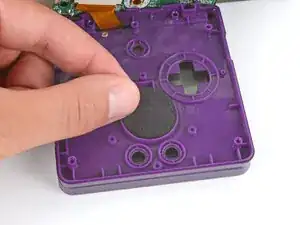

Используйте пинцет или пальцы, чтобы снять четыре силиконовые прокладки, покрывающие кнопки (A и B, D‑pad, яркость и Start/Select).

Если какие‑то прокладки отсутствуют, они могли прилипнуть к соответствующим местам на материнской плате.

Используйте пинцет или пальцы, чтобы вынуть кнопки (A и B, D‑pad, яркость и Start/Select).

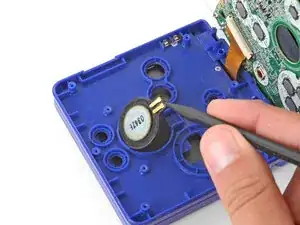

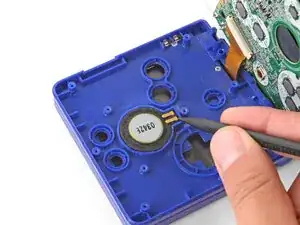

Используйте острый кончик лопатки или чистый ноготь, чтобы приподнять динамик, пока вы не сможете схватить его пальцами.

Снимите динамик.

Достаньте круглую сетку из гнезда динамика и отложите её — этот элемент легко выпадет и потеряется при работе.

Будьте осторожны, чтобы не натянуть кабель экрана на следующих шагах — у него очень мало запаса длины.

Вам нужно подпереть основную часть Game Boy, чтобы отключить кабель экрана, не натягивая его. Вот два способа сделать это:

Вариант 1: Откройте основную часть Game Boy под углом 90° и аккуратно положите материнскую плату. Убедитесь, что основная часть лежит сверху на материнской плате, чтобы дать кабелю дополнительный свободный ход.

Вариант 2: Держите основную часть закрытой и подоприте её на кромке платы логики, используя прочный предмет для опоры.

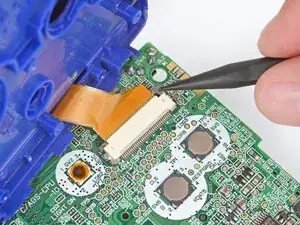

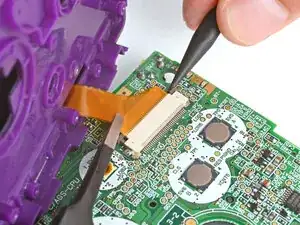

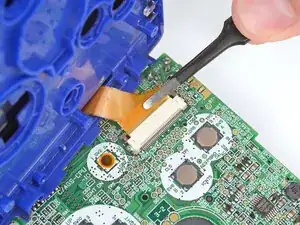

Используйте кончик лопатки, чтобы сдвинуть две защёлки по обе стороны разъёма кабеля экрана в разблокированное положение.

Нажимайте на защёлки только до тех пор, пока они не упрутся. Если сдвинуть их слишком далеко, вы можете соскользнуть фиксирующую планку с разъёма.

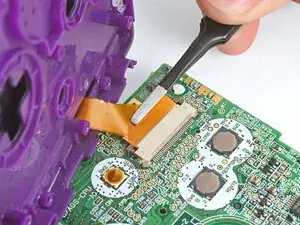

Используйте пинцет, чтобы аккуратно вытянуть кабель экрана из его разъёма.

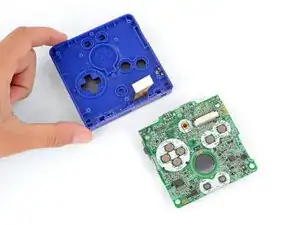

Снимите основной корпус с материнской платы.

Откройте Game Boy под углом 90 градусов и положите его экраном вверх.

Используйте пару изогнутых пинцетов, чтобы отжать и снять все пять резиновых заглушек винтов.

Снять старые, ломкие заглушки, не повредив их, может быть сложно. Аккуратно подденьте между краем заглушки и рамкой — не вгрызайтесь в саму заглушку.

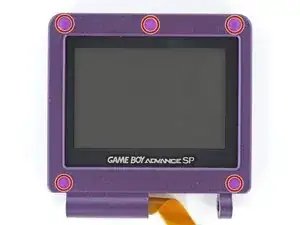

Используйте трёхлепестковую отвертку Y0, чтобы выкрутить пять винтов длиной 4.7 мм, крепящих облицовки экрана друг к другу.

Полностью закройте Game Boy (вырезы для кнопок должны оказаться сверху).

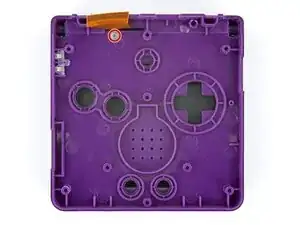

Используйте отвертку JIS 00, чтобы выкрутить винт длиной 6.3 мм, фиксирующий крышку петли.

Возможно, потребуется второй рукой удерживать кабель экрана в стороне.

Переверните Game Boy.

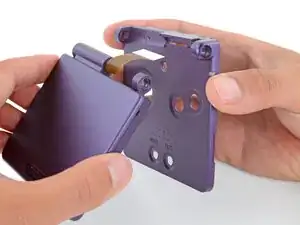

Используйте пальцы, чтобы поднять и снять крышку петли.

В зависимости от возраста устройства экран может остаться прикреплённым к внешней облицовке. Если это так, при снятии облицовки проденьте кабель через вырез.

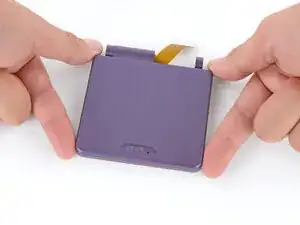

Используйте пальцы, чтобы поднять и снять внешнюю облицовку экрана.

Используйте пальцы, чтобы поднять и снять экран, продев кабель через вырез.

Если экран остался прикреплённым к облицовке, возможно, придётся аккуратно поддеть его лопаткой перед снятием.

Не пытайтесь выдавливать петли из гнёзд силой — вы можете повредить петли, треснуть корпус или пораниться.

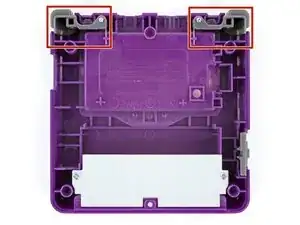

Используйте плоский конец лопатки, чтобы отжать обе петли частично из их гнёзд.

Вам нужно поджать петли только до тех пор, пока не почувствуете щелчок.

Полностью раскройте корпус вашего Game Boy.

Используйте острый конец лопатки, чтобы полностью выдавить правую петлю из её гнезда и снять её.

Аккуратно приподнимите правую сторону рамки экрана пальцами.

Сдвиньте рамку экрана вправо — чтобы она выскользнула из левой петли — и снимите её.

Используйте палец, чтобы выжать левую петлю из её гнезда и снять её.

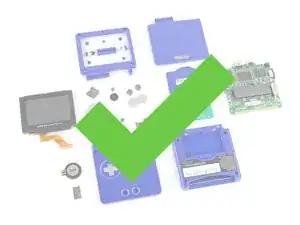

Поздравляем с разборкой Game Boy! Оставшиеся шаги покажут, как перенести всё в новые корпуса.

Если в комплекте есть запасные крышки петель, этот шаг можно пропустить. В противном случае выполните этот шаг, чтобы установить новые крышки петель.

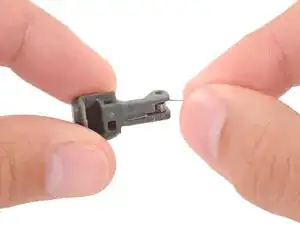

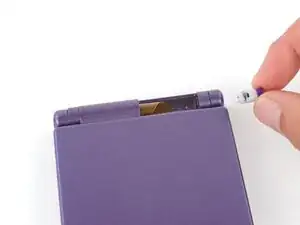

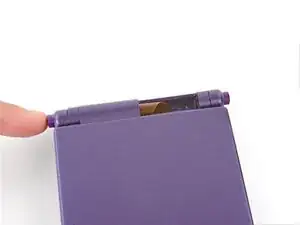

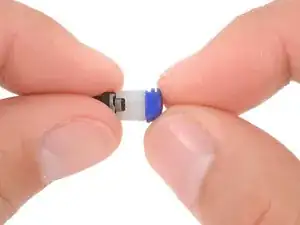

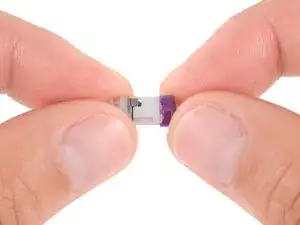

Используйте пальцы, чтобы решительно сдвинуть пластиковые крышки с петель, под углом, перпендикулярном петле.

Может потребоваться усилие, так как крышки сидят очень плотно на петлях.

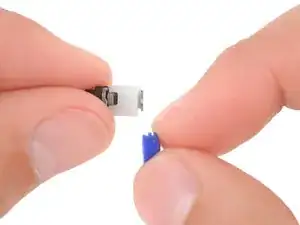

Наденьте новые крышки на петли до щелчка.

Крышки имеют насечки, поэтому их можно надевать только при правильной ориентации.

Для некоторых модернизаций IPS экрана может потребоваться внести изменения в заменяющую внешнюю облицовку экрана или в сам экран. Если вы используете оригинальный экран, изменения не требуются. Проверьте инструкции в комплекте или на сайте продавца до внесения любых изменений.

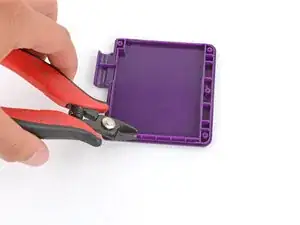

Некоторые IPS экраны больше оригинального. Возможно, придётся использовать фрезы по пластику, чтобы обрезать одну из боковых направляющих, чтобы освободить место для заменяющего экрана.

В комплекте с заменяющим экраном может идти небольшая дополнительная плата и шлейф(ы). Плату, скорее всего, придётся приклеить к задней части экрана, а шлейф подключить к плате. Проверьте наличие клеящихся поверхностей на плате и кабелях и следуйте инструкциям производителя.

Убедитесь, что на тыльной стороне экрана установлен большой поролоновый вкладыш.

Если вы устанавливаете новый экран, удалите любые защитные пленки.

Помните, есть две половины корпуса экрана — убедитесь, что вы кладёте экран в внутреннюю половину корпуса, с вырезом для экрана.

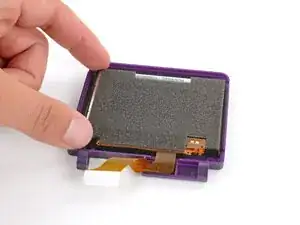

Положите экран лицевой стороной вниз в его внутреннюю половину корпуса так, чтобы кабель находился рядом с гнёздами петель.

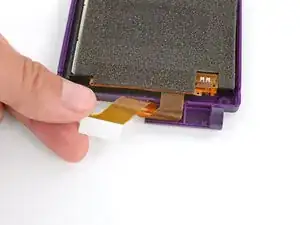

Осторожно закрутите кабель экрана, чтобы сделать одну петлю, и зафиксируйте её.

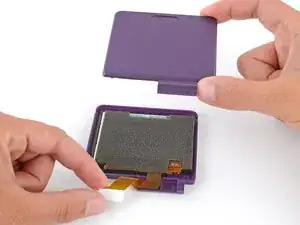

Держа кабель экрана в петле, другой рукой установите внешнюю половину корпуса экрана поверх экрана.

Ничто не фиксирует половины корпуса вместе. Будьте осторожны, чтобы они не разъединились, иначе экран может выпасть.

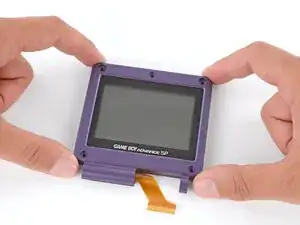

Плотно держите половины корпуса экрана вместе и переверните их так, чтобы экран оказался сверху.

Продолжайте удерживать обе половины корпуса экрана вместе для следующего шага.

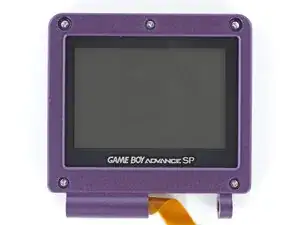

Используйте трёхзубый отвёртку Y0, чтобы ввернуть пять винтов длиной 4,7 мм, фиксирующих половины корпуса экрана вместе.

Используйте палец, чтобы установить пять резиновых крышек винтов, плотно вдавив их на место.

Обычно им не требуется клей — они держатся самостоятельно.

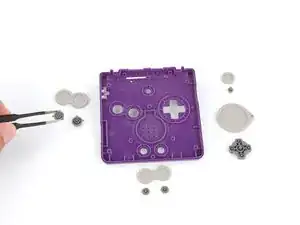

Если в вашей запасной кнопочной панели установлены силиконовые подкладки и кнопки, снимите их пинцетом или пальцами и отложите пока в сторону.

Это предотвращает выпадение кнопок и их потерю, пока вы работаете с панелью на следующих шагах.

Держите экран в одной руке, а кнопочную панель — в другой.

Протяните кабель экрана через вырезы, вставьте гнёзда петель на место и полностью совместите половины корпуса.

Проверьте, чтобы кабель экрана не был защемлён.

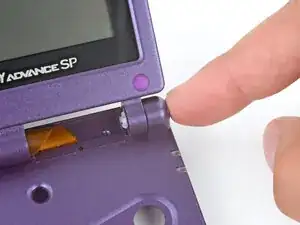

В пальцами частично вставьте обе петли в их гнёзда, нажимая только до момента упора.

Полностью откройте свою Game Boy и удерживайте экран на месте.

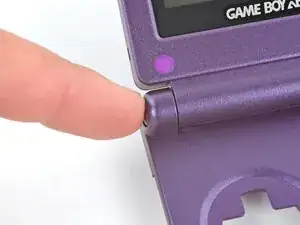

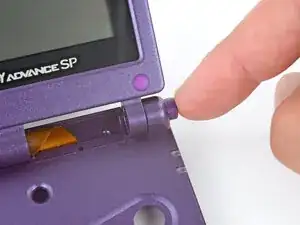

Используйте палец, чтобы полностью вдавить петли в их гнёзда — они должны щёлкнуть на месте.

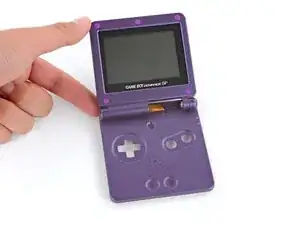

Осторожно откройте и закройте Game Boy, чтобы убедиться, что петли установлены правильно.

Закройте Game Boy.

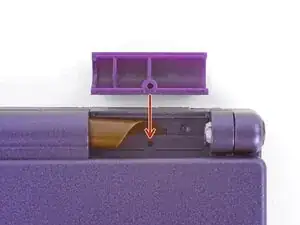

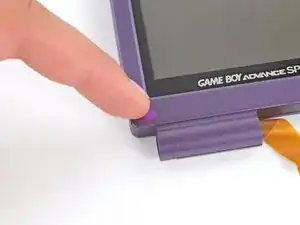

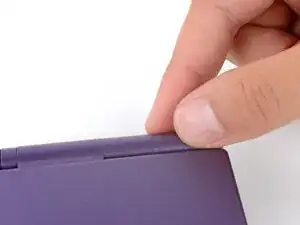

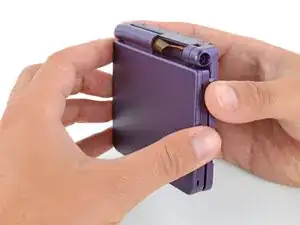

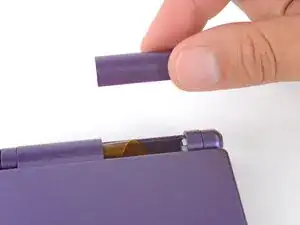

Пальцами установите крышку петли на место так, чтобы отверстие под винт было ближе к экрану.

Держите крышку петли и корпус вместе и переверните Game Boy так, чтобы вырезы под кнопки были вверх.

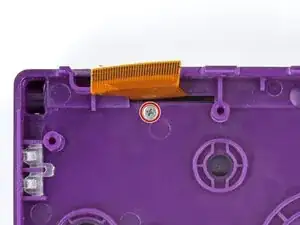

Используйте отвёртку JIS 00, чтобы ввернуть винт длиной 6,3 мм, фиксирующий крышку петли.

Вам может понадобиться свободная рука, чтобы отодвинуть кабель экрана в сторону.

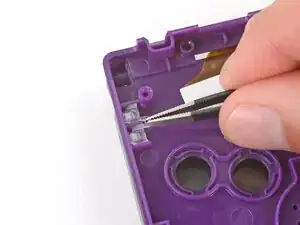

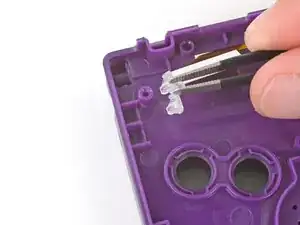

Если в вашей запасной кнопочной панели не установлен рассеиватель светодиода, перенесите его из оригинальной панели в новую.

Вам нужно будет подпереть корпус Game Boy, чтобы снова подключить кабель экрана к плате. Вот два способа:

Вариант 1: Откройте корпус Game Boy до угла 90 градусов. Лицом вверх положите экран и оперев петли о край платы, ближайший к разъёму кабеля экрана.

Вариант 2: Поставьте плату рядом с прочным предметом, например стопкой книг или кейсом с инструментами, так чтобы сторона с разъёмом кабеля экрана была прижата к нему. С закрытым Game Boy подпереть его так, чтобы петли опирались на плату, а кабель экрана был рядом с его разъёмом.

Перед вставкой кабеля экрана убедитесь, что обе стороны язычка разъёма отодвинуты в разблокированное положение.

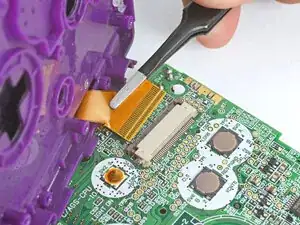

Используйте пинцет, чтобы полностью вставить кабель экрана в его разъём.

Одной рукой удерживайте кабель экрана пинцетом — убедитесь, что он полностью вставлен в разъём.

Кабель экрана склонен выдвигаться из гнезда из‑за очень малого запаса длины. Если он немного выдвинется, экран может не работать.

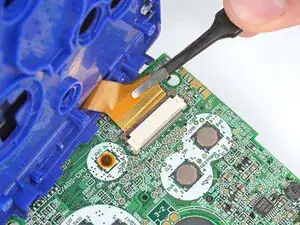

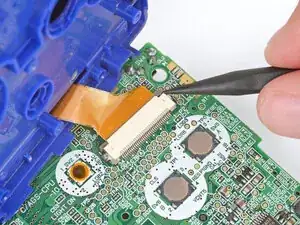

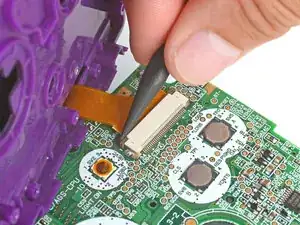

Свободной рукой используйте наконечник лопатки, чтобы нажать обе стороны язычка разъёма в зафиксированное положение.

Будьте осторожны при перепозиционировании Game Boy. Материнская плата прикреплена только кабелем экрана — не натягивайте кабель.

Сложив Game Boy, положите его экраном вниз на рабочую поверхность.

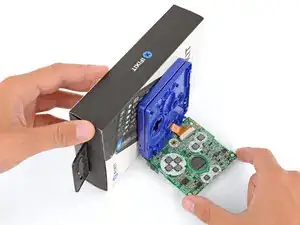

Поместите прочный предмет вдоль края Game Boy с петлями.

Пальцами аккуратно переверните материнскую плату через петли и подпереть её.

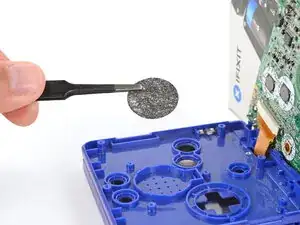

Поместите сетку динамика в нишу для динамика.

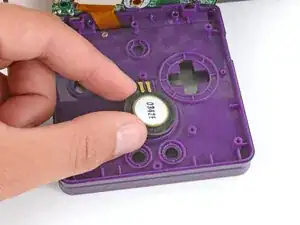

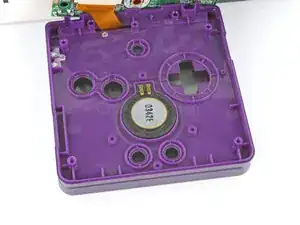

Разместите динамик в его нише контактами‑пружинами вверх.

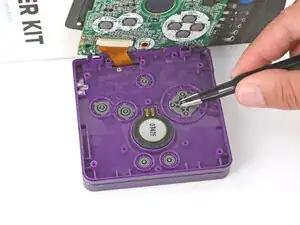

Используйте пинцет или пальцы, чтобы установить все кнопки в их ниши.

Кнопки действия и яркости имеют ключевание под конкретные ниши и правильную ориентацию.

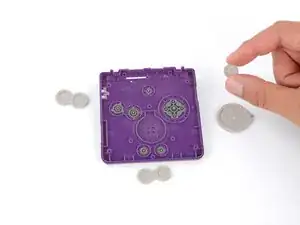

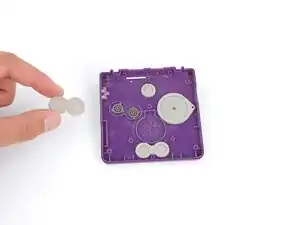

Разместите четыре силиконовые подкладки поверх кнопок.

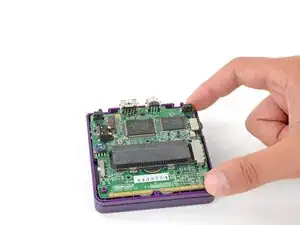

Пальцами аккуратно опустите материнскую плату на место, убедившись, что все стоечки для винтов проходят через вырезы.

Если в вашем наборе есть запасные винты, устанавливайте их при сборке. Длины винтов или размеры отверток могут немного отличаться — используйте количество каждого типа для определения места установки, учитывая, что в наборе может быть запасной винт.

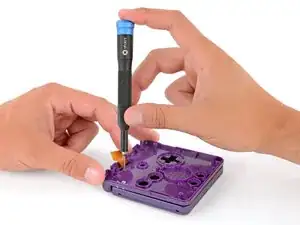

Используйте отвертку JIS 00, чтобы установить три винта длиной 4.1 мм, фиксирующие материнскую плату.

Если крышка ходового выключателя питания предварительно установлена в новой нижней панели, снимите её — вы установите её в следующем шаге.

Крышку нужно правильно выровнять над переключателем, что гораздо легче сделать пальцами, чем пытаться выровнять её при надевании нижней панели.

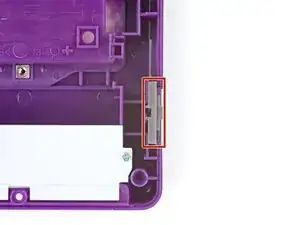

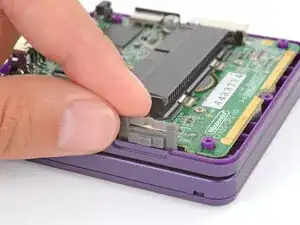

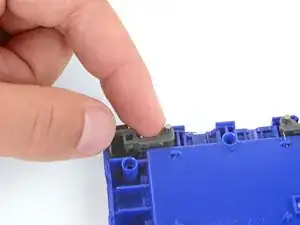

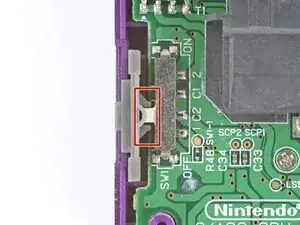

Пальцами установите крышку выключателя питания (с вырезанной стороной вверх) так, чтобы вырез обхватывал сам переключатель.

Аккуратно сдвиньте крышку взад‑вперёд, чтобы убедиться, что она правильно расположена и перемещает переключатель.

Если переключатель не расположен в своём вырезе, вы не сможете включить Game Boy.

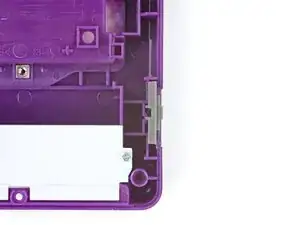

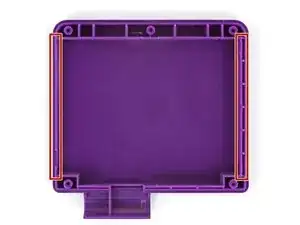

В нижней панели должен быть установлен небольшой металлический захват‑гайка/стойка для винта в центре, чтобы винт крышки батарейного отсека мог в него закручиваться. В вашем наборе может быть новая, либо вам нужно будет перенести её из оригинальной панели.

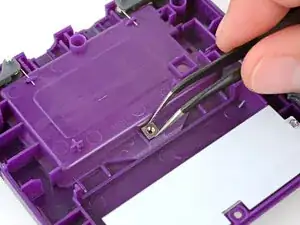

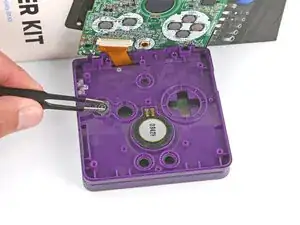

Пинцетом поместите захват‑гайку в её гнездо в центре нижней панели.

Плоским концом лопатки крепко нажмите гайку до полного ввода в гнездо.

Это может потребовать усилия. Не давите слишком сильно, иначе можно повредить панель.

Если плечевые кнопки ещё не установлены в вашей нижней панели, следуйте этому руководству, чтобы их установить.

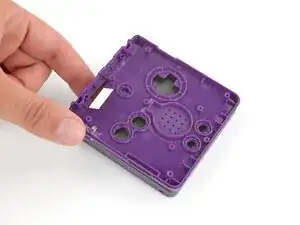

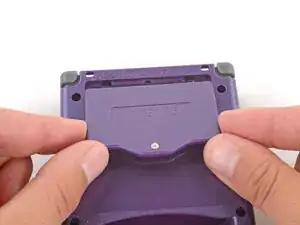

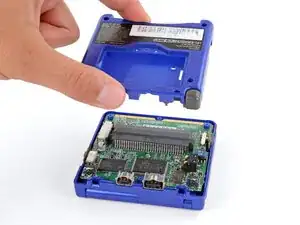

Наденьте нижнюю панель на Game Boy, убедившись, что плечевые кнопки и крышка выключателя питания правильно встают на свои места.

Держась за панели вместе, проверьте плечевые кнопки. Если что‑то не ощущается правильно, снимите нижнюю панель и установите её заново.

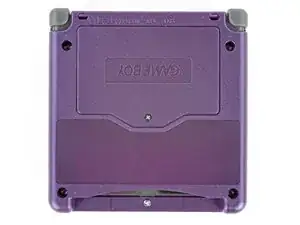

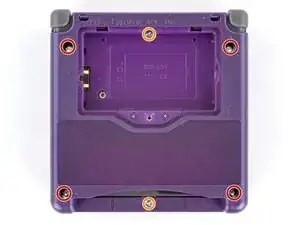

Используйте трёхзубчатую отвертку Y0, чтобы установить шесть винтов, фиксирующих нижнюю панель:

Четыре ввинчивающихся винта длиной 6.3 мм

Два винта длиной 4.6 мм

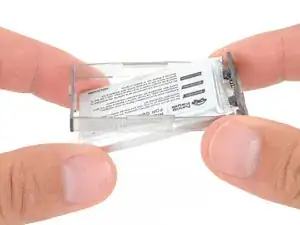

Некоторые батареи Game Boy Advance SP имеют жёсткий корпус, некоторые — мягкий. Мягкие батареи идут с пластиковой окантовкой — не пытайтесь её снимать.

Вставьте край батареи с контактами под небольшим углом вниз — совместив контакты с штырями в нише — и прижмите батарею на место.

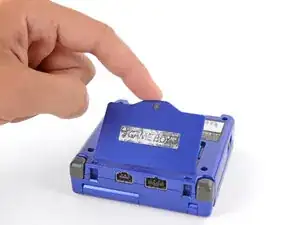

Просуньте маленькие выступы вдоль длинного края батареи в их вырезы и уложите крышку на место.

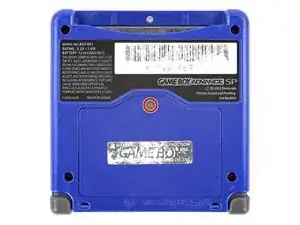

Используйте отвертку JIS 00, чтобы затянуть фиксирующий винт, удерживающий крышку аккумулятора.

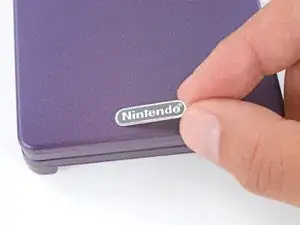

Если в вашем наборе есть запасные наклейки, аккуратно снимите их с подложки, совместите по положению и прижмите на место.

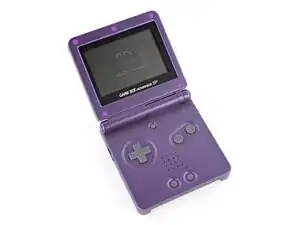

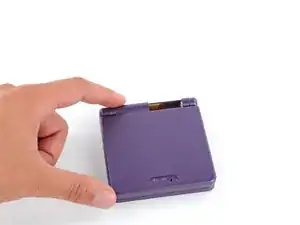

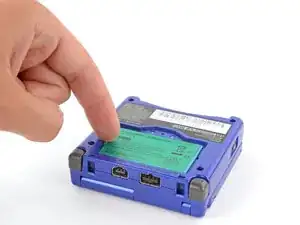

Переведите тумблер питания в положение Вкл. и приступайте к игре!
