Замена пластикового защитного стекла экрана Game Boy Advance

Перед началом работы установите выключатель питания в положение OFF и отключите все кабели.

Если в устройстве вставлен картридж с игрой, извлеките его.

Поскольку большую часть ремонта вы будете выполнять, положив Game Boy экраном вниз, положите его на чистую ткань для защиты.

Освободите защёлку крышки батарейного отсека пальцем и откиньте крышку от корпуса, чтобы снять её.

При сборке вставьте выступы на нижнем крае крышки в соответствующие вырезы и прижмите крышку на место.

Снимите две батарейки типа AA.

Если металлические контакты корродировали, следуйте этому руководству для их очистки.

При установке новых батареек ориентируйтесь по схеме в отсеке для батареек.

Выверните семь винтов, фиксирующих заднюю крышку корпуса:

Шесть трёхлучевых винтов Y0 длиной 9.4 мм

Один винт JIS 1 длиной 8.5 мм

В крайнем случае можно попробовать использовать не‑iFixit‑овскую отвёртку Phillips, но вы рискуете повредить или сорвать винты. Сильно надавите на отвёртку и поворачивайте медленно.

Поднимите заднюю крышку прямо вверх и снимите её.

При сборке плотно сожмите крышку по краям и убедитесь, что плечевые кнопки и подпорки правильно размещены без больших зазоров. Осторожно проверьте работу кнопок, чтобы убедиться, что всё функционирует корректно.

Поднимите плечевые кнопки (также L и R) прямо вверх, чтобы снять их.

При сборке:

Поскольку Game Boy будет лежать вверх тормашками, кнопка L окажется на вашей правой стороне, а кнопка R — на вашей левой стороне.

Установите кнопки на место, убедившись, что штырёк на кнопке входит в круглый вырез, а сама кнопка расположена над механизмом нажатия.

Плечевые кнопки будут располагаться на внутреннем крае боковых подпорок.

Осторожно проверьте работу кнопок. Если они работают неправильно, переустановите их и убедитесь, что металлические рычаги не застряли под платой в неправильном положении.

Снимите боковые подпорки.

Снимите крышку переключателя питания.

При сборке убедитесь, что крышка переключателя правильно защёлкнута вокруг рычага механизма переключателя.

Используйте остриё лопатки, чтобы полностью приподнять обе фиксирующие защёлки по бокам разъёма кабеля экрана.

Вы должны почувствовать щелчок защёлки в её разблокированное положение. Не нажимайте слишком сильно, иначе защёлка может полностью выскользнуть из разъёма.

Используйте пинцет, чтобы вытащить кабель прямо из гнезда.

Кабель должен выниматься с минимальными усилиями. Если вы чувствуете сопротивление, возможно, защёлка ещё не полностью разблокирована.

Отверткой JIS 1 выверните три винта длиной 7 мм, фиксирующие материнскую плату.

Схватите картриджный разъём пальцами и поднимите материнскую плату прямо вверх, чтобы снять её.

При сборке убедитесь, что динамик правильно встаёт в своё круговое гнездо (включая небольшой язычок внизу) при опускании материнской платы на место.

Хотя снятие силиконовых накладок и кнопок не является строго необходимым, это помогает предотвратить их потерю при извлечении экрана. Если вы не хотите снимать кнопки, перейдите через два шага.

Используйте пинцет или пальцы, чтобы снять три силиконовые накладки, закрывающие кнопки (A и B, D‑pad и Start/Select).

Если какие‑то накладки отсутствуют, они могли прилипнуть к соответствующему месту на материнской плате.

При сборке прижмите каждую накладку пальцами, используя направляющие штифты для правильной ориентации.

Используйте пинцет или пальцы, чтобы извлечь кнопки (A и B, а также D‑pad).

Кнопки Start/Select выполнены как часть силиконовой подкладки — других кнопок для снятия нет.

При возвращении игровых кнопок на место учитывайте, что каждая кнопка имеет специфическую форму для своего углубления и должна быть установлена в правильной ориентации.

Перед тем как поддеть экран, обратите внимание, где нужно поддевать:

Между экраном и его уплотнителем есть шов. Вставьте инструмент сюда (под экран), чтобы наилучшим образом сохранить уплотнитель.

Между уплотнителем и корпусом есть шов. Не вставляйте инструмент сюда, иначе вы можете повредить уплотнитель.

При снятии экрана будьте осторожны, чтобы не повредить и не растянуть клейкий уплотнитель, фиксирующий его в корпусе.

Вставьте плоский конец лопатки под экран и подденьте экран вверх. Применяйте постоянное, равномерное давление, чтобы клей отделялся.

Если экран не поддаётся, переверните Game Boy и положите на экран подогретый iOpener на две минуты, чтобы размягчить клей. В качестве альтернативы можно использовать фен на режиме Low — следите, чтобы не перегреть устройство, иначе пластик может деформироваться.

Снимите экран.

Если уплотнитель прилип к экрану, аккуратно снимите его и установите обратно на корпус.

При сборке:

Если вы устанавливаете IPS-экран, вероятно, потребуется паять или модифицировать материнскую плату. Следуйте инструкциям, приложенным к запасной части, и проверьте сайт продавца для дополнительной информации. Если вы впервые паять, посмотрите наше руководство по пайке !

Сравните запасной экран с оригинальной деталью — возможно, потребуется удалить клеевые пленки или защитные накладки с новой детали перед установкой.

Если вы повредили уплотнитель, удалите весь уплотнитель с корпуса и используйте изопропиловый спирт высокой концентрации (>90%) и кофейные фильтры или безворсовую ткань, чтобы удалить остатки клея. Затем замените уплотнитель новым или нанесите полоски двустороннего скотча там, где был старый.

Положите на линзу экрана подогретый iOpener на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен на режиме Low — следите, чтобы не перегреть устройство, иначе пластик может деформироваться.

С помощью пальца поднимите линзу экрана снизу. Применяйте постоянное, равномерное давление, чтобы клей отделялся.

Если возникают трудности, примените больше тепла и попробуйте снова.

Снимите линзу экрана.

При сборке:

Если на корпусе остался клей, удалите его пинцетом и лопаткой и очистите остатки изопропиловым спиртом высокой концентрации (>90%) и кофейным фильтром или безворсовой тканью.

Снимите клеевую подложку с запасной линзы и плотно прижмите её на корпус.

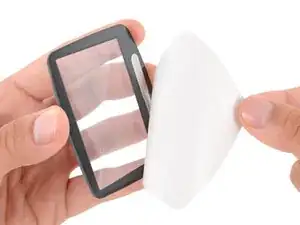

На запасной линзе, скорее всего, будет защитная пленка. Чтобы избежать царапин, оставьте её до полной сборки Game Boy.
