Замена внешних кнопок питания и регулировки громкости Nintendo Switch

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней части контроллера Joy‑Con.

Держась за кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не выйдет из консоли.

Повторите ту же процедуру для другого Joy‑Con.

Используйте отвертку Y00, чтобы выкрутить четыре винта длиной 6,3 мм, крепящие заднюю панель.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Если один из четырёх винтов Y00 длиной 6,3 мм будет сорван, при аккуратном обращении можно попробовать использовать биту Y0 для его извлечения. Учтите, что при попытке потребуется приложить дополнительное усилие, чтобы бита зацепилась за винт.

Если вам удалось вынуть сорванный винт этим способом, пожалуйста, не используйте этот винт повторно — замените его новым.

Используйте отвертку JIS 00, чтобы выкрутить следующие винты, крепящие заднюю панель:

Один винт длиной 2,5 мм на верхнем торце устройства

Два винта длиной 2,5 мм на нижнем торце устройства

Чтобы избежать срыва этих тугих винтов, прикладывайте сильное давление вниз, работайте медленно и попробуйте другую отвертку JIS 00, если винты не выкручиваются. Убедитесь, что отвертка полностью вставлена.

В крайнем случае можно использовать крестовую отвертку #000, но вы рискуете повредить или сорвать винты. Плотно нажимайте на отвертку и поворачивайте медленно. Часто помогает замена отвертки, даже если она того же размера.

Используйте отвертку JIS 00, чтобы выкрутить два центральных винта длиной 3,8 мм по бокам устройства (по одному с каждой стороны).

Отогните подпружиненную подставку на задней панели устройства пальцем.

Если в слотe microSD находится карта microSD, извлеките её сейчас перед продолжением.

Используйте отвертку JIS 00, чтобы выкрутить винт 1,6 мм в нише подставки.

Закройте подставку.

Откройте заслонку отсека карточки игры.

Заслонка отсека карточки игры прикреплена к другой половине пластикового корпуса и не позволит полностью поднять заднюю панель, если она закрыта.

Поднимите заднюю панель с нижнего торца устройства и снимите её.

Используйте отвертку JIS 00, чтобы выкрутить шесть винтов 3 мм, крепящих защитную пластину к устройству.

Пальцами или пинцетом отогните кусочек поролона на верхнем торце устройства рядом с отверстием для выхода воздуха вентилятора.

Если поролон не отходит легко, не тяните его силой, так как он может порваться. Аккуратно подденьте в нескольких местах, чтобы отогнуть поролон.

Вставьте лопатку под защитную пластину вдоль края устройства.

Подденьте, чтобы приподнять защитную пластину и снять её с устройства.

Можно почувствовать некоторое сопротивление. Это нормально, так как защитная пластина слегка приклеена к радиатору термопастой.

Толстый розовый термоинтерфейс заполняет зазор между защитной пластиной и медным радиатором под ней. Это помогает предотвратить перегрев Switch.

Вы можете повторно использовать розовый термоинтерфейс, если будете аккуратны. Содержите пасту в чистоте и убедитесь, что она обеспечивает плотный контакт между радиатором и пластиной при сборке.

Если потребуется замена, обратитесь к нашему руководству по термопасте, чтобы удалить старую пасту и заменить её подходящей композицией, такой как термопаста в виде шпатлёвки или K5 Pro, при сборке.

Подденьте остриём лопатки разъём питания батареи, потянув его прямо вверх и вытащив из гнезда на материнской плате.

Используйте отвертку JIS 00, чтобы выкрутить три винта 3 мм, крепящие радиатор к материнской плате.

Аккуратно оторвите два куска поролона, приклеенные поверх радиатора и вентилятора, от вентилятора.

Поролон нужно отогнуть только настолько, чтобы освободить вентилятор.

Поролон очень хрупкий и легко рвётся. Используйте следующую технику, чтобы аккуратно оторвать поролон:

Вставьте остриё лопатки под ту часть поролона, которая ни к чему не прилегает,

Прижмите верхнюю часть поролона пальцем, чтобы удержать её на месте.

Прокатите наконечник лопатки под поролоном до его противоположного конца, чтобы отделить его.

Используйте лопатку или пальцы, чтобы приподнять радиатор и снять его с материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально, поскольку радиатор слегка приклеен к процессору термопастой.

Удалите старую термопасту с радиатора и процессора с помощью изопропилового спирта высокой концентрации (90% или выше) и микрофибровой ткани. Нанесите новую термопасту на процессор перед сборкой.

Нанесите термопасту на все поверхности, на которых ранее была термопаста. Это включает область между тепловой трубкой и алюминиевым экраном, который Switch использует в качестве дополнительного радиатора.

Используйте монтажный инструмент, лопатку или ноготь, чтобы приподнять небольшой шарнирный фиксирующий язычок на ZIF-разъёме кабеля вентилятора.

Используйте пинцет, чтобы вытащить кабель вентилятора прямо из его разъёма на материнской плате.

Используйте JIS-отвёртку размера 00, чтобы выкрутить три винта 4.8 мм, закрепляющие вентилятор.

Используйте пинцет или пальцы, чтобы приподнять вентилятор строго вверх и вынуть его из устройства.

Сравните новую запасную деталь с оригинальной. Возможно, потребуется перенести сохраняемые компоненты (например, резиновые втулки) на новую деталь перед установкой.

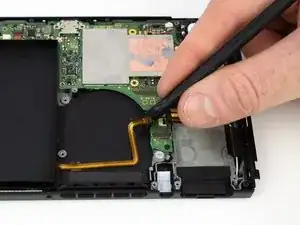

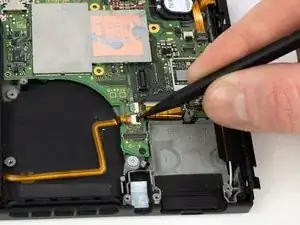

Используйте лопатку, чтобы поднять небольшой чёрный фиксирующий язычок на ZIF-разъёме шлейфа питания/регулировки громкости.

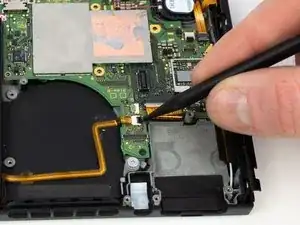

Используйте плоский конец лопатки, чтобы отвесить приклеенный шлейф питания/регулировки громкости.

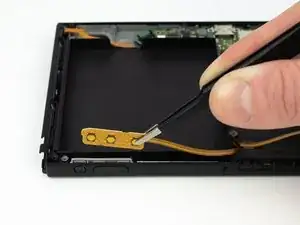

Снимите плату питания/регулировки громкости с помощью пинцета с притуплёнными наконечниками.

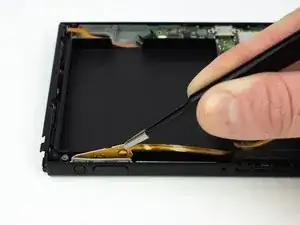

Вытяните резиновую проводящую прокладку с помощью пинцета с притуплёнными наконечниками.

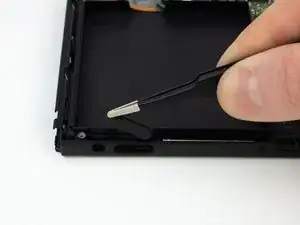

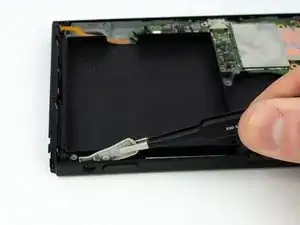

Выньте кнопки питания и громкости с помощью пинцета с притуплёнными наконечниками.
