Замена сенсорной дорожки левого Joy Con для Nintendo Switch

Перед тем как начать этот ремонт, убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней стороне контроллера Joy Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy Con вверх, пока он полностью не будет снят с консоли.

Повторите тот же процесс для другого Joy Con.

Используйте отвертку Y00, чтобы удалить четыре винта длиной 6,3 мм, крепящие заднюю панель.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается на свое место.

Если вам повезет и вы аккуратны, возможно, вам удастся использовать биту Y0, чтобы удалить поврежденный винт. Обратите внимание, что если вы попытаетесь это сделать, нужно будет приложить немного дополнительного давления, чтобы биту схватило винт.

Если вам удастся удалить поврежденный винт таким способом, ПОЖАЛУЙСТА, не используйте этот винт повторно, а замените его.

Используйте отвертку JIS 00, чтобы удалить следующие винты, крепящие заднюю панель:

Один винт длиной 2,5 мм на верхней грани устройства

Два винта длиной 2,5 мм на нижней грани устройства

Чтобы предотвратить срывание этих тугих винтов, приложите сильное давление вниз, работайте медленно и попробуйте другую отвертку JIS 00, если винты не выходят. Убедитесь, что отвертка полностью вставлена.

Вы можете использовать отвертку Philips #000 в экстренной ситуации, но при этом вы рискуете повредить или сорвать винты. Приложите усилие к отвертке и поворачивайте медленно. Часто замена отвертки может помочь, даже если они одного размера.

Используйте отвертку JIS 00, чтобы удалить два центральных винта длиной 3,8 мм по бокам устройства (по одному с каждой стороны).

Используйте палец, чтобы поднять подставку на задней части устройства.

Если в слоте для карты microSD находится карта microSD, удалите ее сейчас перед тем, как перейти к следующему шагу.

Используйте отвертку JIS 00, чтобы удалить винт длиной 1,6 мм в углублении для подставки.

Закройте подставку.

Откройте крышку картриджа для игровых карт.

Крышка картриджа для игровых карт прикрепляется к другой половине пластикового корпуса, не позволяя вам полностью поднять заднюю панель, если она закрыта.

Поднимите заднюю панель от нижней части устройства и удалите ее.

Используйте отвертку JIS 00, чтобы удалить винт длиной 3,1 мм, крепящий считыватель карт microSD к устройству.

Используйте пальцы или пинцет, чтобы поднять считыватель карт microSD вертикально от устройства для отключения и удаления его.

Во время сборки убедитесь, что пресс-коннектор под пенопластовой подушечкой надежно подключен к материнской плате. Может быть полезно удалить пенопластовую подушечку перед повторной установкой считывателя карт.

Используйте отвертку JIS 00, чтобы удалить шесть винтов длиной 3 мм, крепящих защитную крышку к устройству.

Используйте пальцы или пинцет, чтобы отогнуть кусочек пенопласта на верхнем крае устройства у вентиляционного отверстия вентилятора.

Если пенопласт не отклеивается легко, не прилагайте усилия, так как он может порваться. Аккуратно отгибайте в разных местах, чтобы снять пенопласт.

Вставьте лопатку под защитную пластину вдоль края устройства.

Подденьте, чтобы приподнять защитную пластину и снять её с устройства.

Вы можете почувствовать некоторое сопротивление. Это нормально, так как защитная пластина слегка приклеена к радиатору термопастой.

Толстая розовая термопаста заполняет зазор между защитной пластиной и медным радиатором под ней. Это помогает предотвратить перегрев Switch.

Вы можете повторно использовать розовую термопасту, если будете осторожны. Держите пасту в чистоте и убедитесь, что она обеспечивает надежный контакт между радиатором и защитной пластиной во время сборки.

Если вам нужно заменить пасту, обратитесь к нашему руководству по термопасте для удаления старой термопасты и замены её на подходящую пасту, такую как термопласт или K5 Pro, во время сборки.

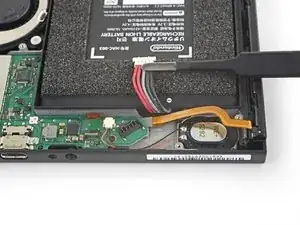

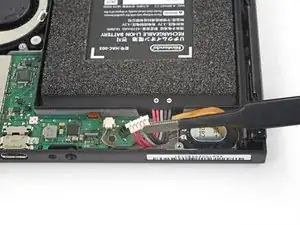

Используйте наконечник лопатки, чтобы достать разъём аккумулятора прямо вверх из гнезда на материнской плате.

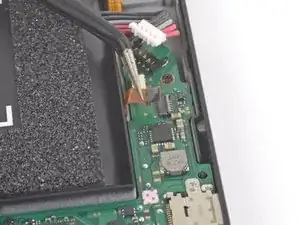

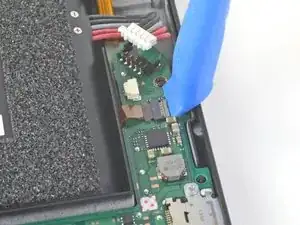

Используйте инструмент для открывания, лопатку или ногтевой палец, чтобы поднять маленький запирающий флажок на разъёме данных шины Joy Con ZIF.

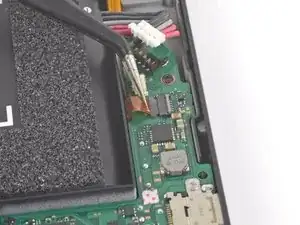

Используйте пинцет, чтобы вытащить кабель данных шины Joy Con из разъёма на материнской плате.

Используйте пальцы или пинцет, чтобы поднять разъём аккумулятора и убрать его с пути кабеля данных шины Joy Con.

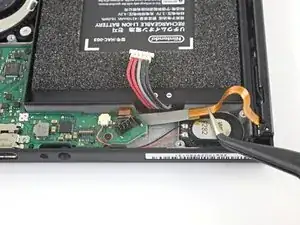

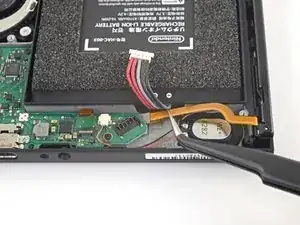

Используйте пальцы или пинцет, чтобы вытащить кабель данных шины Joy Con из-под материнской платы.

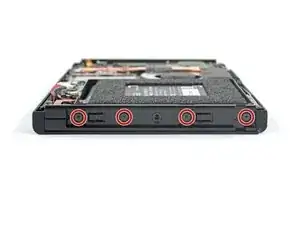

Используйте отвертку JIS 00, чтобы удалить четыре винта по 3.7 мм, крепящие левую шину Joy Con к корпусу устройства.

Эти винты затянуты, и их может быть трудно убрать. Чтобы избежать повреждения резьбы, прикладывайте усилие вниз, работайте медленно и попробуйте другую отвертку, если винты не выходят.

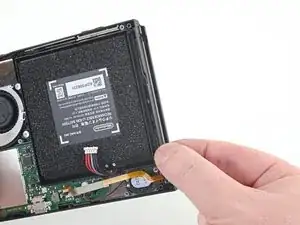

Снимите левую сенсорную шину Joy Con с устройства.
