Замена ЖК-экрана Nintendo Switch

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней стороне контроллера Joy‑Con.

Удерживая кнопку, поднимите контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не снимется с консоли.

Повторите ту же процедуру для другого Joy‑Con.

Используйте отвертку Y00, чтобы вынуть четыре винта длиной 6.3 мм, крепящие заднюю панель.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место.

Если один из четырёх винтов Y00 длиной 6.3 мм будет сорван, если повезёт и будете аккуратны, вы можете попробовать использовать биту Y0 для его удаления. Обратите внимание, что при попытке потребуется приложить дополнительное давление к отвертке, чтобы бита зацепила винт.

Если вам удастся удалить сорванный винт этим способом, ПОЖАЛУЙСТА, не используйте этот винт повторно — замените его новым.

Используйте отвертку JIS 00, чтобы вынуть следующие винты, крепящие заднюю панель:

Один винт длиной 2.5 мм на верхнем торце устройства

Два винта длиной 2.5 мм на нижнем торце устройства

Чтобы предотвратить срыв этих тугих винтов, прилагайте сильное давление вниз, работайте медленно и попробуйте другую отвертку JIS 00, если винты не вынимаются. Убедитесь, что отвертка полностью вставлена.

В крайнем случае можно использовать крестовую отвертку #000, но вы рискуете повредить или сорвать винты. Надавливайте крепко и поворачивайте медленно. Часто смена отвертки помогает, даже если они одинакового размера.

Используйте отвертку JIS 00, чтобы вынуть два винта длиной 3.8 мм по центру на боковых сторонах устройства (по одному на каждую сторону).

Поднимите откидную подставку на задней стороне устройства пальцем.

Если в слоте microSD находится карта microSD, извлеките её сейчас, прежде чем переходить к следующему шагу.

Используйте отвертку JIS 00, чтобы вынуть винт 1.6 мм в лунке откидной подставки.

Закройте подставку.

Откройте крышку отсека для карт игр.

Крышка отсека для карт крепится к другой половине пластиковой оболочки, что не позволит полностью поднять заднюю панель, если она закрыта.

Поднимите заднюю панель снизу устройства и снимите её.

Используйте отвертку JIS 00, чтобы вынуть винт 3.1 мм, крепящий считыватель карт microSD к устройству.

Используйте пальцы или пинцет, чтобы поднять считыватель карт microSD вертикально вверх и отсоединить его от устройства.

При сборке убедитесь, что прижимной разъём под поролоновым вкладышем плотно подключён к материнской плате. Может помочь снятие поролонового вкладыша перед повторной установкой считывателя карт.

Используйте отвертку JIS 00, чтобы вынуть шесть винтов длиной 3 мм, крепящих защитную пластину к устройству.

Используйте пальцы или пинцет, чтобы отогнуть кусочек поролона на верхнем крае устройства рядом с вентиляционным отверстием вентилятора.

Если поролон не отходит легко, не тяните его силой — он может порваться. Аккуратно подденьте в разных местах, чтобы отогнуть поролон.

Вставьте лопатку под защитную пластину вдоль кромки устройства.

Подденьте, чтобы приподнять защитную пластину и снять её с устройства.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как защитная пластина слегка приклеена к радиатору термопастой.

Толстый розовый термокомпаунд заполняет зазор между защитной пластиной и медным радиатором под ней. Это помогает предотвратить перегрев Switch.

Вы можете повторно использовать розовый термокомпаунд, если будете аккуратны. Держите компаунд чистым и убедитесь, что при сборке он обеспечивает плотный контакт между радиатором и пластиной.

Если требуется замена, обратитесь к нашему руководству по термопасте, чтобы удалить старый компаунд и заменить его подходящим материалом, например термопастой или K5 Pro, при сборке.

Используйте кончик лопатки, чтобы поддеть разъём батареи и вытащить его прямо вверх из гнезда на материнской плате.

Используйте отвёртку JIS 00, чтобы выкрутить три винта 3 мм, фиксирующие радиатор на материнской плате.

Осторожно оторвите два кусочка поролона, приклеенные поверх радиатора и вентилятора, от вентилятора.

Поролон нужно отодвинуть только настолько, чтобы освободить вентилятор.

Поролон очень хрупкий и легко рвётся. Используйте следующую технику для его снятия:

Вставьте кончик лопатки под ту часть поролона, которая ни к чему не приклеена,

Прижмите верх поролона пальцем, чтобы удержать его на месте.

Прокатите кончик лопатки под поролоном до другого конца, чтобы освободить его.

Используйте лопатку или пальцы, чтобы приподнять радиатор и снять его с материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как радиатор слегка приклеен к процессору термопастой.

Удалите старую термопасту с радиатора и процессора, используя изопропиловый спирт высокой концентрации (90% или выше) и микрофибровую салфетку. Нанесите новую термопасту на процессор перед сборкой.

Нанесите термопасту на все поверхности, на которые ранее наносилась термопаста. Это включает место между тепловой трубкой и алюминиевой защитной пластиной, которую Switch использует как дополнительный радиатор.

Используйте инструмент для вскрытия или ноготь, чтобы откинуть маленький шарнирный фиксирующий язычок на ZIF-разъёме шлейфа дигитайзера.

Используйте пинцет, чтобы сдвинуть шлейф дигитайзера горизонтально из его разъёма на плате картриджа.

Перед вставкой шлейфа при сборке убедитесь, что фиксирующий язычок ZIF-разъёма откинут.

Держа шлейф параллельно плате, аккуратно вставьте его в разъём.

Не вставляйте шлейф силой. Если он не входит, убедитесь, что язычок откинут, переставьте шлейф и попробуйте снова.

Если сенсорный экран не работает после ремонта, но считыватель картриджей работает, убедитесь, что этот шлейф правильно вставлен. Если считыватель картриджей также не работает, проверьте разъём картриджа на следующем шаге.

Используйте кончик лопатки, чтобы поддеть разъём для наушников и разъём считывателя картриджей и отсоединить его от материнской платы, поднимая прямо вверх.

Чтобы снова присоединить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Если сенсорный экран не работает и/или картриджи не распознаются после сборки, возможно, этот нажимной разъём не был полностью подсоединён. Аккуратно отсоедините его и попробуйте снова.

Используйте отвёртку JIS 00, чтобы выкрутить три винта 3.1 мм, фиксирующие плату разъёма наушников и считывателя картриджей к устройству.

Используйте пинцет или пальцы, чтобы снять кронштейн разъёма наушников.

Используйте пинцет или пальцы, чтобы снять плату разъёма наушников и считывателя картриджей.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы откинуть маленький шарнирный фиксирующий язычок на ZIF-разъёме шлейфа LCD.

Используйте пинцет, чтобы вытащить шлейф прямо из его разъёма на материнской плате.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы откинуть маленький шарнирный фиксирующий язычок на ZIF-разъёме меньшего шлейфа LCD.

Используйте пинцет, чтобы вытащить шлейф прямо из его разъёма на материнской плате.

Нагрейте iOpener и приложите его к нижнему краю экрана примерно на две минуты, чтобы размягчить клей.

Можно также использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство — дисплей и внутренняя батарея подвержены повреждению от тепла.

Прикрепите присоску к нижнему левому углу экрана.

Сильной ровной тянущей силой оттяните присоску вверх, чтобы образовать зазор.

В зависимости от возраста устройства это может быть сложно. Если возникают затруднения, прогрейте место еще раз и попробуйте снова.

Вставьте остриё пластиковой лопатки в зазор, убедившись, что глубина вставки составляет примерно 5 мм.

Проведите пластиковой лопаткой вдоль нижнего края экрана, чтобы разрезать клей.

Оставьте лопатку вставленной, чтобы клей не склеился обратно с рамкой.

Вставьте вторую пластмассовую лопатку в зазор слева от первой лопатки.

Проведите лопатку влево вдоль корпуса устройства.

Оставьте лопатку вставленной.

Нагрейте левый край экрана примерно две минуты, чтобы размягчить клей.

Продолжайте вести пластмассовую лопатку вокруг нижнего левого угла, чтобы разрезать клей.

Продолжайте вести лопатку вдоль левого края экрана, чтобы разрезать клей.

Нагрейте верхний край экрана примерно две минуты, чтобы размягчить клей.

Продолжайте вести лопатку вокруг верхнего левого угла экрана, чтобы разрезать клей.

Продолжайте вести лопатку вдоль верхнего края экрана, чтобы разрезать клей.

Нагрейте правый край экрана примерно две минуты, чтобы размягчить клей.

Поместите плоский конец лопатки в зазор вдоль левого края экрана.

Осторожно и медленно приподнимите левый край экрана, открывая его как книгу.

Поднимите правый край экрана прямо вверх и снимите его с устройства, протягивая ленточные кабели через рамку по ходу снятия.

Следите, чтобы не зацепить ленточные кабели за рамку при снятии экрана.

Если клей экрана всё ещё липкий, его можно повторно использовать. В противном случае замените клей двухсторонним скотчем, например Tesa.

Нагрейте верхний край сборки экрана примерно две минуты, чтобы размягчить клей, удерживающий ЖК-панель к оцифровщику.

Переверните сборку экрана.

Вставьте пластмассовую лопатку между ЖК-панелью и оцифровщиком в верхнем левом углу.

Глубина вставки не имеет большого значения, но около 5 мм достаточно, чтобы прорезать весь клей.

Вы можете слегка согнуть оцифровщик, чтобы создать больший зазор, но не перегибайте его, чтобы не повредить при повторном использовании.

Проведите пластмассовую лопатку вдоль верхнего края сборки экрана, чтобы разрезать клей.

Продолжайте вести лопатку вдоль верхнего края экрана, чтобы разрезать клей.

Нагрейте левый край сборки экрана примерно две минуты, чтобы размягчить клей.

Вставьте и проведите пластмассовую лопатку вдоль левого края сборки экрана, чтобы разрезать клей.

Продолжайте вести лопатку вокруг нижнего левого угла сборки экрана, чтобы разрезать клей.

Нагрейте нижний край сборки экрана примерно две минуты, чтобы размягчить клей.

Продолжайте проводить лезвием для открывания вдоль нижнего края, чтобы разрезать клей.

Нагревайте правый край сборки экрана примерно две минуты, чтобы размягчить клей.

Вставьте плоский конец лопатки между ЖК-панелью и дигитайзером вдоль левого края сборки экрана.

Осторожно и медленно приподнимите левую сторону ЖК-панели, открывая её как книгу.

Продолжайте отводить ЖК-панель от дигитайзера, чтобы отделить две компоненты.

Лентовый кабель ЖК слегка приклеен к дигитайзеру. Если он не отсоединяется легко, ещё раз нагрейте эту область и попробуйте снова.

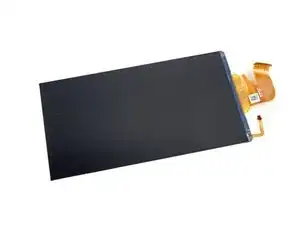

Осталась только ЖК-панель.

Если ваша новая ЖК-панель не поставляется с заранее нанесённым клеем, следуйте этому руководству для установки заранее вырезанного клея по периметру перед сборкой.
