Замена вентилятора Nintendo Switch

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней части контроллера Joy‑Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не выйдет из консоли.

Повторите ту же процедуру для другого Joy‑Con.

Используйте отвёртку Y00, чтобы удалить четыре винта длиной 6.3 мм, фиксирующие заднюю панель.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Если один из четырёх винтов Y00 длиной 6.3 мм сорвётся, при везении и осторожности вы можете попытаться использовать биту Y0, чтобы извлечь винт(ы). Обратите внимание, что при попытке потребуется дополнительное давление на отвёртку, чтобы бита зацепила винт.

Если вам удастся извлечь сорванный винт этим методом, НЕ Используйте этот винт повторно — замените его новым.

Используйте JIS‑отвёртку размера 00, чтобы удалить следующие винты, фиксирующие заднюю панель:

Один винт длиной 2.5 мм на верхнем торце устройства

Два винта длиной 2.5 мм на нижнем торце устройства

Чтобы предотвратить срывание этих тугих винтов, прилагайте сильное вниз направленное давление, работайте медленно и попробуйте другую JIS‑00 отвёртку, если винты не выкручиваются. Убедитесь, что отвёртка полностью вставлена.

В крайнем случае можно использовать Phillips #000, но вы рискуете повредить или сорвать винты. Нажимайте отвёрткой вниз и поворачивайте медленно. Часто смена отвёртки помогает, даже если размер визуально совпадает.

Используйте JIS‑00 отвёртку, чтобы удалить два центральных винта длиной 3.8 мм по бокам устройства (по одному с каждой стороны).

Поднимите подставку на задней части устройства пальцем.

Если в слотe microSD установлена карта microSD, извлеките её сейчас перед переходом к следующему шагу.

Используйте JIS‑00 отвёртку, чтобы удалить винт 1.6 мм в нише подставки.

Закройте подставку.

Откройте крышку отсека для игровых картриджей.

Крышка отсека для картриджей прикреплена к другой половине пластиковой оболочки, поэтому если она закрыта, вы не сможете полностью поднять заднюю панель.

Поднимите заднюю панель снизу устройства и снимите её.

Используйте JIS‑00 отвёртку, чтобы удалить винт 3.1 мм, фиксирующий считыватель microSD к устройству.

Используйте пальцы или пинцет, чтобы поднять считыватель microSD прямо вверх и отсоединить его от устройства.

При сборке убедитесь, что нажатый разъём под пенопластовой прокладкой плотно подключён к материнской плате. Может помочь снятие пенопластовой прокладки перед повторной установкой считывателя.

Используйте JIS‑00 отвёртку, чтобы удалить шесть винтов 3 мм, фиксирующих защитную пластину к устройству.

Используйте пальцы или пинцет, чтобы отогнуть кусочек пенопласта на верхнем торце устройства рядом с отверстием для выхода воздуха вентилятора.

Если пенопласт не отходит легко, не тяните сильно, так как он может порваться. Аккуратно потяните в разных местах, чтобы отогнуть пенопласт.

Вставьте лопатку под пластину экрана по краю устройства.

Подденьте, чтобы приподнять пластину экрана и снять её с устройства.

Вы можете почувствовать небольшое сопротивление. Это нормально, поскольку пластина экрана слегка приклеена к радиатору термопастой.

Толстый розовый термоинтерфейс заполняет зазор между пластиной экрана и медным радиатором под ней. Это помогает предотвратить перегрев Switch.

Розовый термоинтерфейс можно повторно использовать при аккуратном обращении. Держите вещество чистым и убедитесь, что при сборке оно обеспечивает плотный контакт между радиатором и пластиной экрана.

Если его нужно заменить, обратитесь к нашему руководству по термопасте, чтобы удалить старый термоинтерфейс и при сборке заменить его подходящим материалом, например термопастой или K5 Pro.

Используйте острие лопатки, чтобы поддеть разъём батареи прямо вверх и вынуть его из гнезда на материнской плате.

Используйте отвертку JIS 00, чтобы выкрутить три винта 3 мм, фиксирующие радиатор на материнской плате.

Осторожно оторвите две поролоновые прокладки, приклеенные поверх радиатора и вентилятора, от вентилятора.

Поролон нужно отодвинуть только настолько, чтобы он не мешал вентилятору.

Поролон очень хрупкий и легко рвётся. Используйте следующую технику для его снятия:

Вставьте острие лопатки под участок поролона, который не приклеен к поверхности,

Нажмите пальцем на верхнюю часть поролона, чтобы зафиксировать его.

Прокатите кончик лопатки под поролоном до другого конца, чтобы освободить его.

Используйте лопатку или пальцы, чтобы приподнять радиатор и снять его с материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально, поскольку радиатор слегка приклеен к процессору термопастой.

Удалите старую термопасту с радиатора и процессора с помощью изопропилового спирта высокой концентрации (90% или выше) и микрофибровой салфетки. Нанесите новую термопасту на процессор перед сборкой.

Наносите термопасту на все поверхности, на которых она была ранее. Это включает пространство между тепловой трубкой и алюминиевой пластиной, которую Switch использует в качестве дополнительного радиатора.

Используйте инструмент для вскрытия или ноготь, чтобы отогнуть маленький шарнирный фиксирующий язычок на ZIF-разъёме шлейфа сенсорного экрана.

Используйте пинцет, чтобы сдвинуть шлейф сенсорного экрана горизонтально из его разъёма на плате считывателя картриджей.

Перед вставкой шлейфа при сборке убедитесь, что фиксирующий язычок ZIF-разъёма отогнут вверх.

С удержанием шлейфа параллельно плате аккуратно вставьте его в разъём.

Не принуждайте шлейф в разъём. Если он не вставляется, убедитесь, что фиксатор отогнут вверх, поправьте положение шлейфа и попробуйте снова.

Если сенсорный экран не работает после ремонта, но считыватель картриджей работает, убедитесь, что этот шлейф правильно вставлен. Если считыватель картриджей также не работает, проверьте разъём считывателя картриджей на следующем шаге.

Используйте острие лопатки, чтобы поддеть разъём для наушников и считывателя картриджей прямо вверх и отключить его от материнской платы.

Чтобы снова подключить такие контактные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. При неправильном совмещении контакты могут согнуться и получить необратимое повреждение.

Если сенсорный экран не работает и/или картриджи не распознаются после сборки, возможно, этот контактный разъём не был полностью подключён. Аккуратно отключите его и подключите снова.

Используйте отвертку JIS 00, чтобы выкрутить три винта 3.1 мм, фиксирующие плату наушников и считывателя картриджей в устройстве.

Используйте пинцет или пальцы, чтобы снять кронштейн гнезда для наушников.

Используйте пинцет или пальцы, чтобы снять плату с гнездом для наушников и считывателем картриджей.

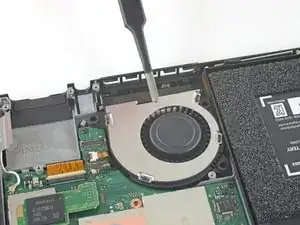

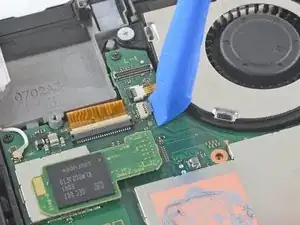

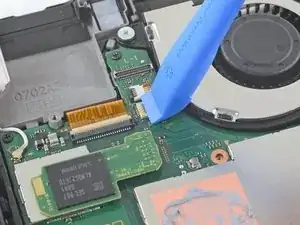

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы отогнуть маленький шарнирный фиксирующий язычок на ZIF-разъёме кабеля вентилятора.

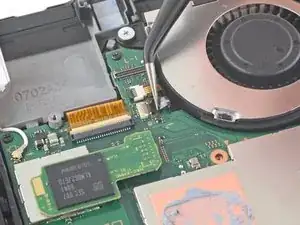

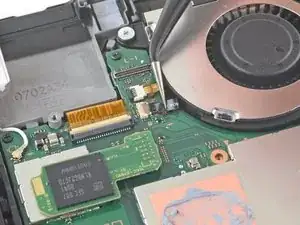

Используйте пинцет, чтобы вытянуть кабель вентилятора прямо из его разъёма на материнской плате.

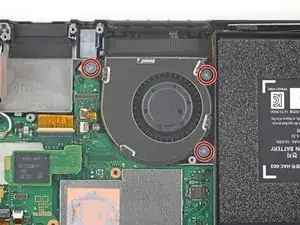

Используйте отвертку JIS 00, чтобы выкрутить три винта 4.8 мм, крепящие вентилятор.

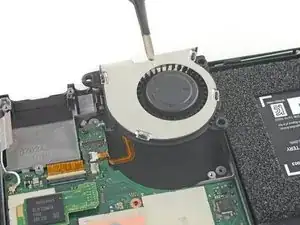

Используйте пинцет или пальцы, чтобы поднять вентилятор вертикально и снять его с устройства.

Сравните новую заменяемую деталь с оригиналом. Возможно, потребуется перенести оставшиеся компоненты (например, резиновые втулки) на новую деталь перед установкой.
